6MBI180VB-120-50 IGBT Fuji 180A 1200V tháo máy

banlinhkiendientu.vn là đơn vị cung cấp linh kiện công suất lớn nhất Việt Nam chuyên cung cấp IGBT 6MBI180VB-120-50 của hãng Fuji dong điện 180A điện áp 1200V tháo máy, chất lượng tốt đã được kiểm tra kỹ càng

Giới thiệu

6MBI180VB-120-50 là một module IGBT do Fuji Electric sản xuất, được thiết kế để xử lý các yêu cầu công suất cao trong các ứng dụng công nghiệp. Module này có thể chịu được dòng điện lên đến 180A và điện áp tối đa 1200V, khiến nó phù hợp cho các hệ thống điều khiển động cơ lớn, biến tần công nghiệp, và các thiết bị điện tử công suất cao khác.

Thông số kỹ thuật chính

• Loại linh kiện: IGBT Module
• Dòng điện định mức (IC): 180A
• Điện áp cực đại (VCE): 1200V
• Điện áp cổng tối đa (VGE): ±20V
• Tần số chuyển mạch: Hoạt động tốt trong dải tần số từ 1kHz đến 20kHz, phù hợp với các ứng dụng yêu cầu công suất cao.
• Kiểu đóng gói: Module dạng Dual với sáu IGBT và sáu diode hồi tiếp tích hợp trong cùng một vỏ.

Đặc điểm nổi bật

• Khả năng chịu tải cao: Với dòng điện định mức 180A và điện áp cực đại 1200V, 6MBI180VB-120-50 có thể xử lý các ứng dụng công suất lớn và điện áp cao một cách hiệu quả.
• Hiệu suất cao: Module này được thiết kế để tối ưu hóa hiệu suất chuyển mạch, giảm thiểu tổn thất công suất, và tăng hiệu quả tổng thể của hệ thống.
• Diode hồi tiếp nhanh: Tích hợp diode hồi tiếp giúp giảm thiểu tổn thất chuyển mạch và bảo vệ IGBT khỏi các xung điện áp ngược.
• Bảo vệ tích hợp: Bao gồm các tính năng bảo vệ chống quá nhiệt, quá dòng và điện áp quá mức, giúp tăng cường độ tin cậy và tuổi thọ của module.

Ứng dụng

• Biến tần công nghiệp: Được sử dụng trong các hệ thống biến tần để chuyển đổi và điều chỉnh điện áp và tần số, đặc biệt trong các ứng dụng đòi hỏi công suất lớn như điều khiển động cơ công nghiệp.
• Điều khiển động cơ: Thích hợp cho các hệ thống điều khiển động cơ lớn, bao gồm động cơ điện trong các ứng dụng như máy móc công nghiệp, máy nén, và các hệ thống HVAC.
• Hệ thống năng lượng tái tạo: Được áp dụng trong các hệ thống chuyển đổi năng lượng như năng lượng mặt trời và điện gió, nơi yêu cầu xử lý công suất lớn với hiệu suất cao.
• Thiết bị điện công nghiệp: Sử dụng trong các thiết bị công nghiệp yêu cầu điều khiển chính xác và đáng tin cậy như máy hàn và hệ thống tự động hóa.

Nguyên lý hoạt động

• Chuyển mạch ON/OFF: Khi điện áp cổng (VGE) được áp dụng và vượt qua ngưỡng, IGBT trong module bật (ON), cho phép dòng điện chạy từ Collector đến Emitter. Khi VGE bị ngắt hoặc giảm dưới ngưỡng, IGBT tắt (OFF), ngăn dòng điện chạy qua.
• Diode hồi tiếp: Diode hồi tiếp tích hợp giúp bảo vệ IGBT khỏi các xung điện áp ngược và cải thiện hiệu suất chuyển mạch trong các ứng dụng điều khiển động cơ và biến tần.
• Bảo vệ: Module có tích hợp các tính năng bảo vệ, bao gồm bảo vệ quá nhiệt, quá dòng, và quá áp, đảm bảo hoạt động ổn định và lâu dài.

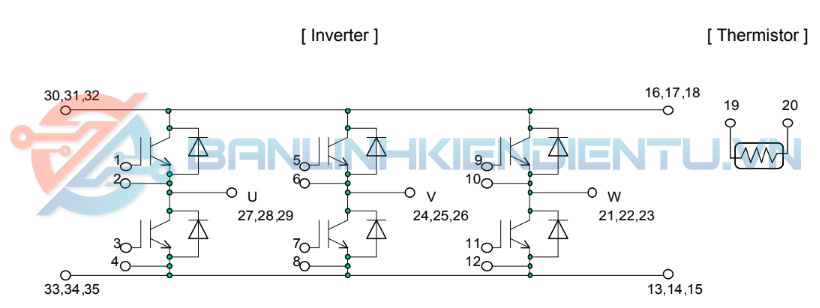

Sơ đồ cấu tạo

Kích thước

Xem thêm những sản phẩm IGBT khác tại đây

Datasheet của 6MBI180VB-120-50
