65LBC172A SN65LBC172A IC quad RS485 Sop-16

Giới thiệu về IC SN65LBC172A

SN65LBC172A là bộ điều khiển đường truyền vi sai bốn kênh với đầu ra 3 trạng thái, được thiết kế cho các ứng dụng TIA/EIA-485 (RS-485), TIA/EIA-422 (RS-422) và ISO 8482. Các thiết bị này được tối ưu hóa cho truyền dẫn bus đa điểm cân bằng ở tốc độ tín hiệu lên đến 30 triệu bit mỗi giây. Phương tiện truyền dẫn có thể là mạch in, mặt phẳng sau hoặc cáp. Tốc độ và khoảng cách truyền dữ liệu cuối cùng phụ thuộc vào đặc tính suy giảm của phương tiện và sự kết hợp nhiễu với môi trường. Mỗi bộ điều khiển đều có mạch giới hạn dòng điện và mạch ngắt nhiệt, giúp phù hợp với các ứng dụng truyền dữ liệu đa điểm tốc độ cao trong môi trường nhiễu. Các thiết bị này được thiết kế bằng LinBiCMOSt, tạo điều kiện cho mức tiêu thụ điện năng thấp và độ bền cao. Đầu vào G và G cung cấp khả năng điều khiển cho phép bộ điều khiển bằng logic dương hoặc âm. Khi bị vô hiệu hóa hoặc tắt nguồn, đầu ra của trình điều khiển sẽ tạo ra trở kháng cao cho bus để giảm tải hệ thống. SN65LBC172A được đặc trưng trong phạm vi nhiệt độ từ –40°C đến 85°C.

Đặc trưng kỹ thuật

• Được thiết kế cho các ứng dụng TIA/EIA-485, TIA/EIA-422 và ISO 8482
• Tốc độ truyền tín hiệu† lên đến 30 Mbps
• Thời gian trễ truyền <11 ns
• Tiêu thụ điện năng dự phòng thấp1,5 mA Tối đa
• Bảo vệ ESD đầu ra vượt quá 13 kV
• Giới hạn dòng điện dương và âm của trình điều khiển
• Không có trục trặc khi bật và tắt nguồn cho các ứng dụng chèn trực tiếp
• Bảo vệ tắt nhiệt
• Chuẩn công nghiệp Pin-Out, Tương thích với SN75172, AM26LS31, DS96172, LTC486 và MAX3045

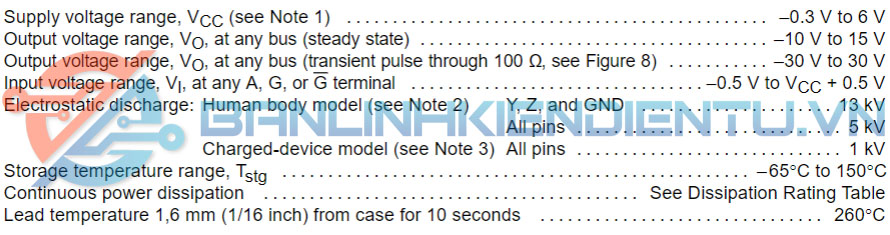

Thông số kỹ thuật

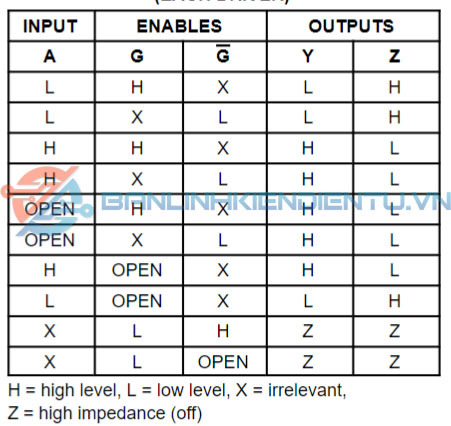

Bảng sự thật

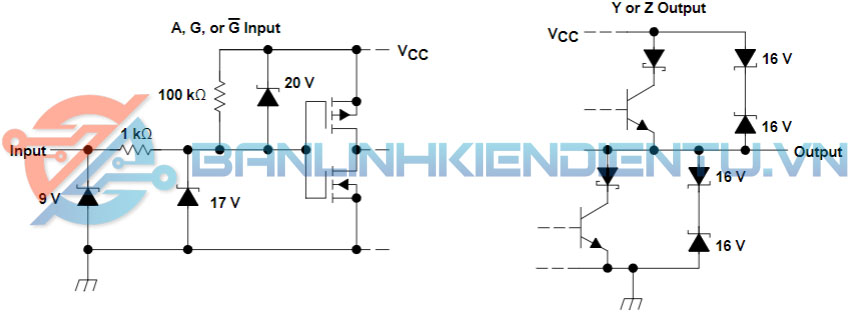

Sơ đồ tương đương

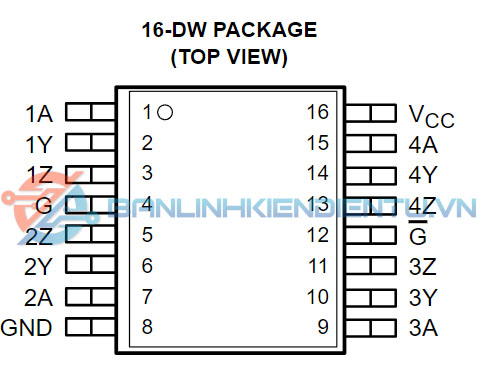

Sơ đồ chân

Sơ đồ logic

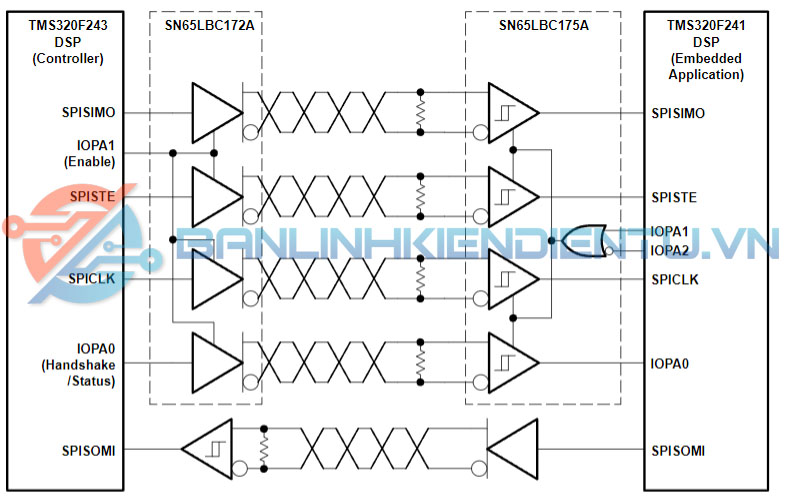

Ứng dụng

Kích thước IC SN65LBC172A

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet SN65LBC172A
