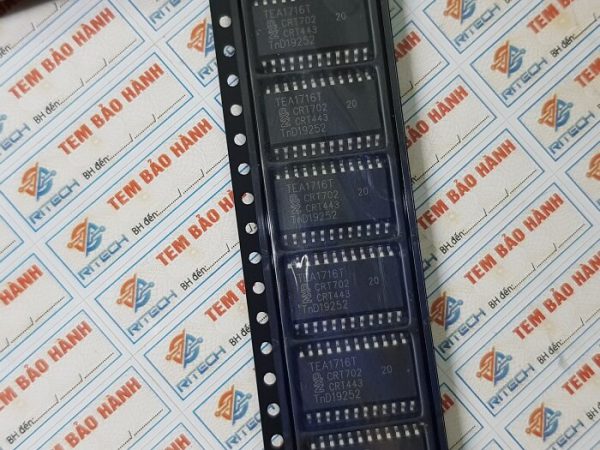

TEA1716T, TEA1716 IC Dao Động SOP-24

Giới thiệu về IC TEA1716T

TEA1716T tích hợp bộ điều khiển Power Factor Corrector (PFC) và bộ điều khiển cho Half-Bridge resonant Converter (HBC) trong IC đa chip. Nó cung cấp chức năng điều khiển cho MOSFET rời rạc trong bộ chuyển đổi lên và cho hai MOSFET công suất rời rạc trong cấu hình half-bridge cộng hưởng. Hoạt động PFC hiệu quả đạt được bằng cách triển khai các chức năng cho hoạt động Quasi-Resonant (QR) ở mức công suất cao và hoạt động QR với chức năng bỏ qua thung lũng ở mức công suất thấp hơn. Bảo vệ quá dòng (OCP), Bảo vệ quá áp (OVP) và cảm biến khử từ đảm bảo hoạt động an toàn trong mọi điều kiện. Chip điện áp cao được chế tạo bằng quy trình logic công suất Bipolar-CMOS-DMOS điện áp cao độc quyền cho phép khởi động trực tiếp hiệu quả từ điện áp nguồn phổ quát đã chỉnh lưu. Chip Silicon-On-Insulator (SOI) điện áp thấp được sử dụng cho các chức năng bảo vệ và điều khiển chính xác, tốc độ cao.

Đặc trưng kỹ thuật

• Tính năng chung
  – Bộ điều khiển PFC và HBC tích hợp
  – Hoạt động cung cấp điện lưới phổ biến từ 70 V đến 276 V (AC)
  – Mức độ tích hợp cao dẫn đến số lượng thành phần bên ngoài thấp và thiết kế tiết kiệm chi phí
  – Cảm biến chế độ Burst tích hợp
  – Tuân thủ Chỉ thị sản phẩm sử dụng năng lượng (EuP) lô 6
  – Bật đầu vào để chỉ bật bộ điều khiển PFC hoặc cả bộ điều khiển PFC và HBC
  – Nguồn khởi động điện áp cao trên chip
  – Hoạt động độc lập hoặc IC được cung cấp từ nguồn DC bên ngoài
• Các tính năng của bộ điều khiển PFC
  – Hoạt động ở chế độ ranh giới với điều khiển đúng giờ
  – Chuyển mạch điện áp thung lũng/bằng không để giảm thiểu tổn thất khi chuyển mạch
  – Giới hạn tần số để giảm tổn thất khi chuyển mạch
  – Điều chỉnh điện áp tăng chính xác
  – Chuyển mạch chế độ bùng nổ với khởi động mềm và dừng mềm
• Các tính năng của bộ điều khiển HBC
  – Bộ dịch mức điện áp cao tích hợp
  – Tần số tối thiểu và tối đa có thể điều chỉnh
  – Tần số chuyển mạch cầu nửa tối đa 500 kHz
  – Thời gian không chồng chéo thích ứng
  – Chuyển mạch chế độ bùng nổ
• Các tính năng bảo vệ
  – Chế độ khởi động lại an toàn cho các điều kiện lỗi hệ thống
  – Đầu vào bảo vệ chốt chung để bảo vệ quá áp đầu ra hoặc bảo vệ nhiệt độ bên ngoài
  – Bộ hẹn giờ bảo vệ để hết thời gian chờ và khởi động lại
  – Bảo vệ quá nhiệt
  – Khởi động lại (mềm) cho cả hai bộ điều khiển
  – Bảo vệ điện áp thấp cho nguồn điện chính (suy yếu), tăng áp, nguồn IC và điện áp đầu ra
  – Điều chỉnh và bảo vệ quá dòng cho cả hai bộ điều khiển
  – Bảo vệ quá áp chính xác cho điện áp tăng
  – Bảo vệ chế độ điện dung cho bộ điều khiển HBC

Thông số kỹ thuật

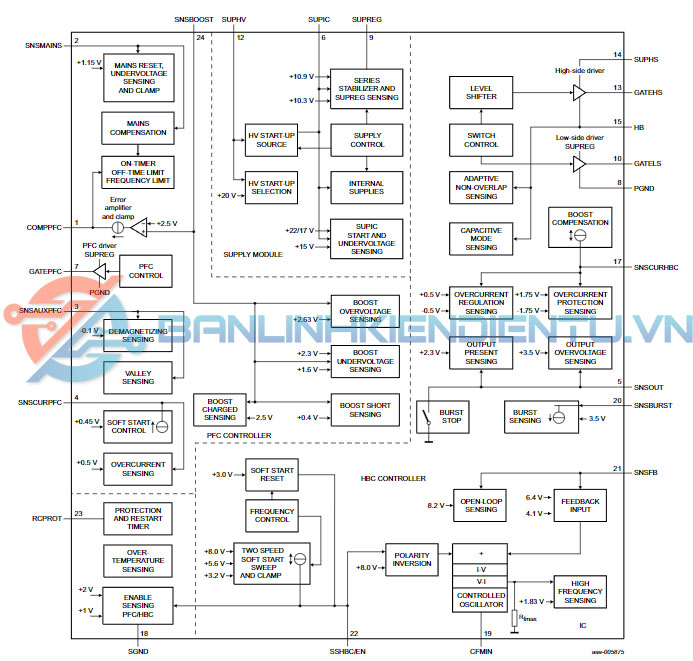

Sơ đồ khối

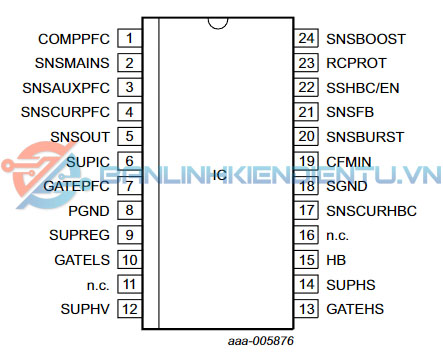

Sơ đồ chân

Ứng dụng

Kích thước IC TEA1716T

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet TEA1716T
