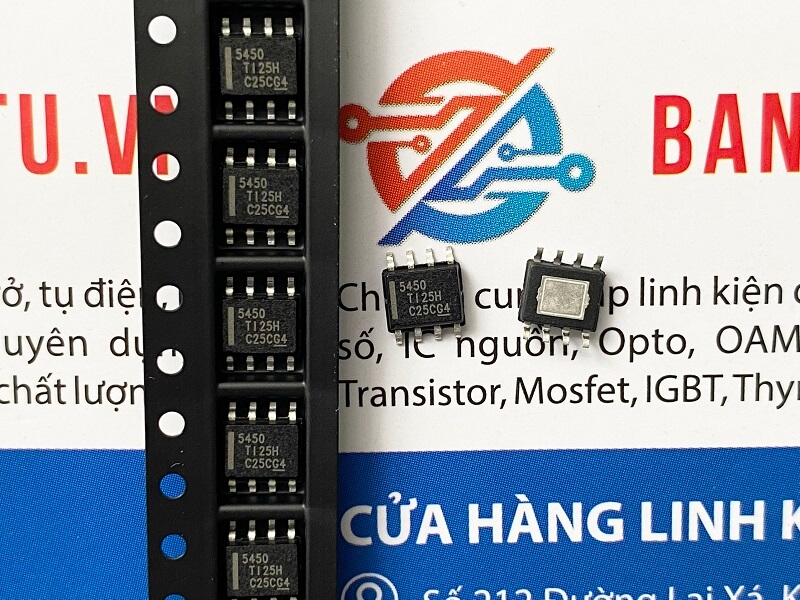

5450 TPS5450DDAR TPS5450 IC chuyên dụng SOP-8

Giới thiệu về TPS5450

TPS5450 là một bộ chuyển đổi DC-DC loại Buck (hạ áp) được sản xuất bởi Texas Instruments (TI). Đây là một IC chuyển đổi hiệu suất cao, tích hợp MOSFET công suất, được thiết kế để đáp ứng các yêu cầu cung cấp năng lượng cho nhiều ứng dụng, từ công nghiệp đến tiêu dùng.

Đặc điểm nổi bật

Hiệu suất cao

• Hiệu suất chuyển đổi lên đến 95%, giúp giảm thiểu nhiệt sinh ra, tiết kiệm năng lượng.

Tích hợp MOSFET công suất

• Tích hợp MOSFET 5A với điện áp chịu đựng lên tới 23V, giúp giảm số lượng linh kiện ngoại vi cần thiết, tiết kiệm không gian PCB.

Điều khiển điện áp đầu ra chính xác

• Hỗ trợ điện áp đầu ra có thể điều chỉnh từ 1.22V đến 16V với độ chính xác ±1.5%.

Bảo vệ toàn diện

• Bảo vệ quá dòng, quá nhiệt, và bảo vệ chống điện áp thấp (UVLO) để tăng độ tin cậy trong vận hành.

Hoạt động ở tần số cố định

• Tần số chuyển mạch cố định 500 kHz, phù hợp cho các ứng dụng yêu cầu gọn nhẹ và tối ưu hóa linh kiện lọc.

Khả năng khởi động mềm

• Tích hợp chức năng khởi động mềm (Soft Start) giúp giảm dòng khởi động ban đầu, bảo vệ tải và mạch.

Thông số kỹ thuật TPS5450

Ứng dụng

Công nghiệp

• Cấp nguồn cho các vi điều khiển, FPGA, DSP.
• Hệ thống điều khiển công nghiệp.
• Các module truyền thông.

Điện tử tiêu dùng

• Bộ sạc pin, nguồn thiết bị cầm tay.
• Hệ thống âm thanh, Tivi thông minh.
• Router, modem và các thiết bị IoT.

Hệ thống nhúng

• Ứng dụng trong thiết bị đo lường và giám sát.
• Cấp nguồn cho cảm biến và các thiết bị nhúng khác.

Các ứng dụng khác

• Hệ thống cấp nguồn dự phòng (UPS).
• Thiết bị viễn thông và truyền dữ liệu.

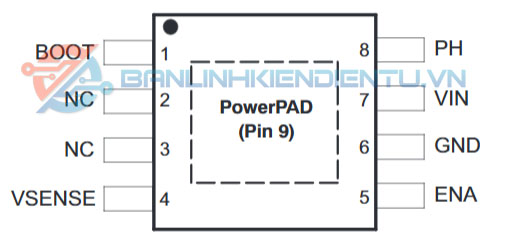

Sơ đồ chân TPS5450

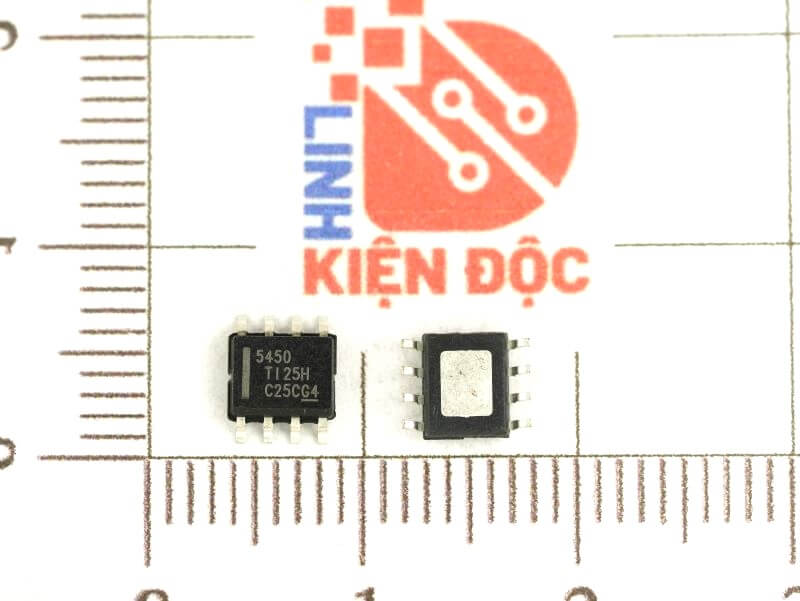

Kích thước TPS5450

Xem thêm: Các sản phẩm IC chuyên dụng khác

Datasheet TPS5450
