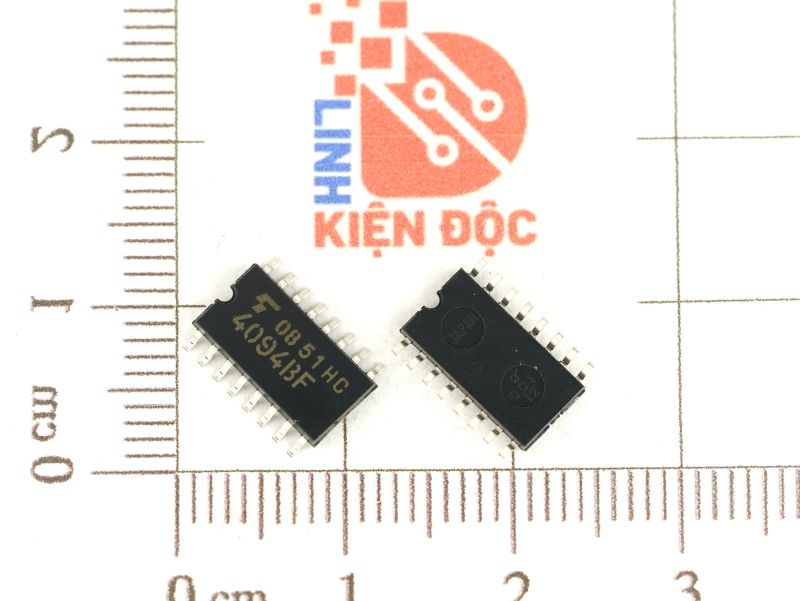

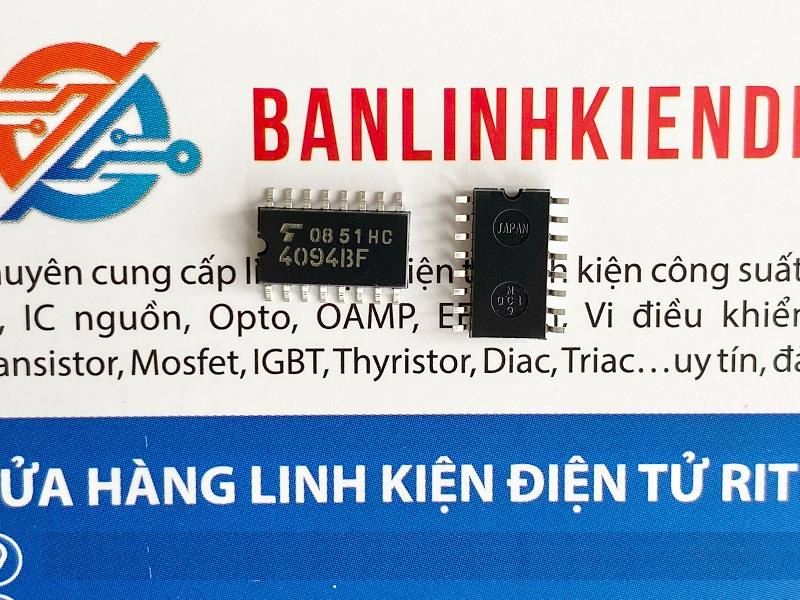

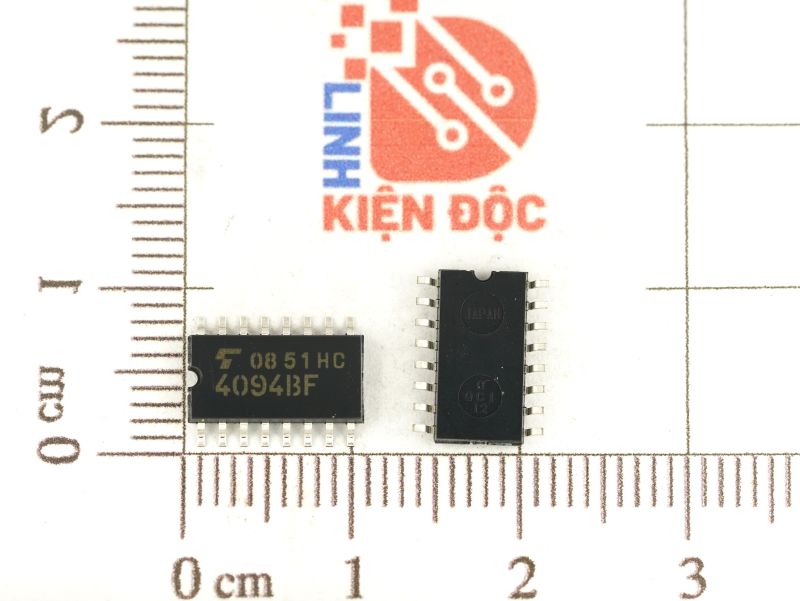

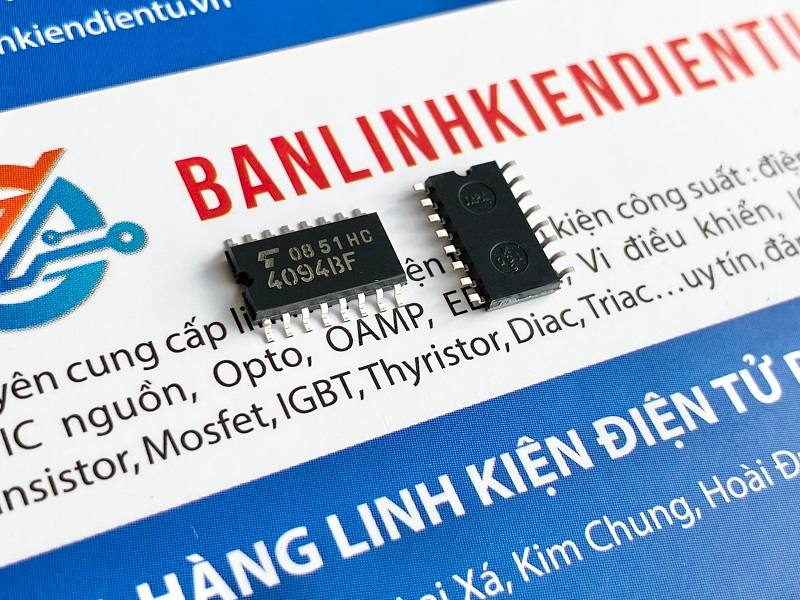

4094BF, TC4094BF IC Logic 8 bit SOP-16
18,000₫
Mã sản phẩm: 4094BF
Loại linh kiện: IC
Kiểu chân: SOP-16
Hình thức: Mới
Tình trạng: Còn hàng
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Giới thiệu về TC4094BF
TC4094BF là một mạch tích hợp (IC) CMOS do Toshiba sản xuất, thuộc dòng 4094. Đây là một 8-bit Shift Register với Latch. Chức năng chính của nó là dịch chuyển dữ liệu tuần tự vào và lưu trữ dữ liệu đó dưới dạng song song, cho phép điều khiển các thiết bị đầu ra khác như LED, động cơ hoặc các vi mạch khác. TC4094BF là một giải pháp hiệu quả cho các thiết kế yêu cầu mở rộng các đường truyền dữ liệu song song từ một giao diện nối tiếp, rất phổ biến trong các hệ thống điều khiển ánh sáng, động cơ, hoặc các ứng dụng vi xử lý.
Đặc điểm nổi bật TC4094BF
- Công nghệ CMOS: IC sử dụng công nghệ CMOS giúp tiêu thụ năng lượng thấp, tốc độ hoạt động cao và tương thích với các vi điều khiển và hệ thống logic khác.
- 8-bit Shift Register: TC4094BF có 8 bit trong bộ dịch, cho phép dịch chuyển và xuất ra 8 bit dữ liệu song song.
- Latch: Có tích hợp latch (khóa) để giữ giá trị hiện tại ở ngõ ra cho đến khi có yêu cầu cập nhật.
- Điện áp hoạt động: Mạch có thể hoạt động với điện áp từ 3V đến 15V, giúp nó dễ dàng tích hợp vào nhiều loại hệ thống khác nhau.
- Ngõ ra song song: Dữ liệu tuần tự sau khi dịch chuyển sẽ được xuất ra ở dạng song song thông qua 8 chân đầu ra.
- Điều khiển thông qua tín hiệu xung nhịp: Tín hiệu đồng hồ (clock) được sử dụng để điều khiển việc dịch chuyển và lưu trữ dữ liệu.
Thông số kỹ thuật TC4094BF
- Điện áp cung cấp (Vdd): 3V – 15V
- Dòng tiêu thụ: 10µA (ở 5V)
- Tốc độ xung nhịp tối đa: 5 MHz
- Ngõ ra: Dạng song song với khả năng điều khiển trực tiếp các thiết bị ngoại vi.
- Dải nhiệt độ hoạt động: -40°C đến +85°C

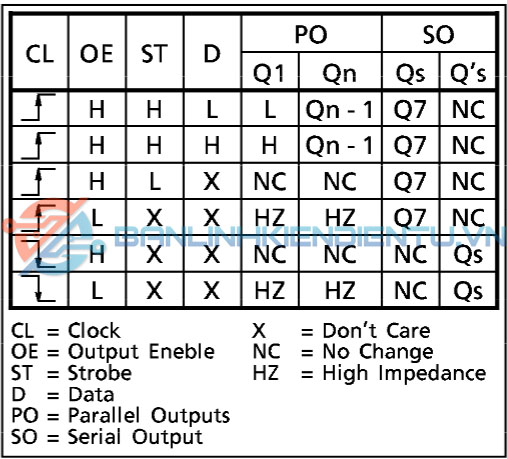

Bảng sự thật TC4094BF

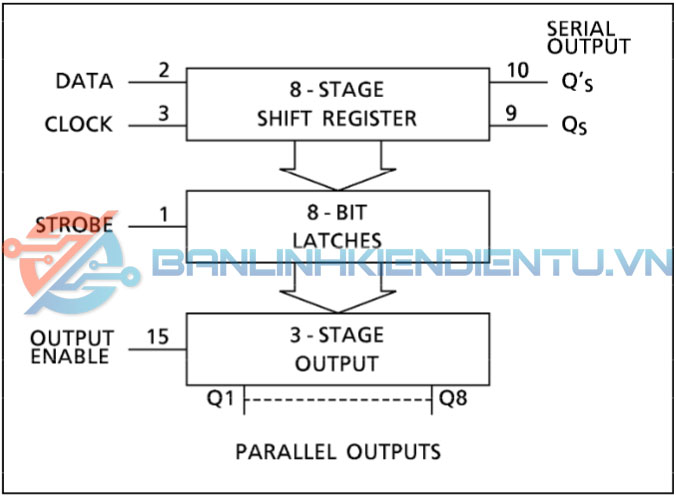

Sơ đồ khối TC4094BF
Ứng dụng TC4094BF
- Điều khiển LED: Sử dụng để điều khiển nhiều LED thông qua một số ít chân điều khiển của vi điều khiển.
- Điều khiển động cơ: Được sử dụng để điều khiển các động cơ bước (stepper motor) hoặc động cơ DC cần các tín hiệu song song.
- Mở rộng cổng I/O: TC4094BF có thể được sử dụng để mở rộng số cổng ra của vi điều khiển, giúp tiết kiệm tài nguyên của vi điều khiển.
- Ứng dụng trong giao tiếp nối tiếp: Được sử dụng trong các ứng dụng giao tiếp nối tiếp để chuyển dữ liệu từ dạng nối tiếp sang song song.

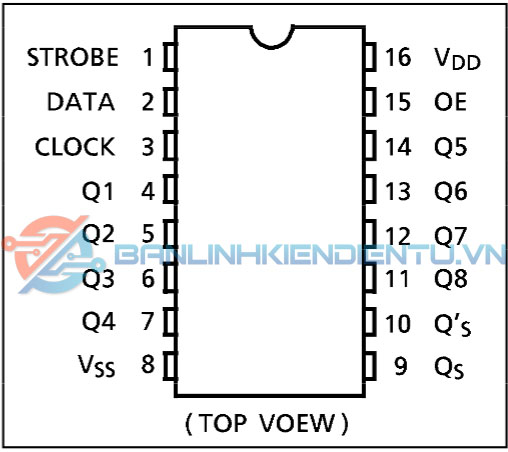

Sơ đồ chân TC4094BF

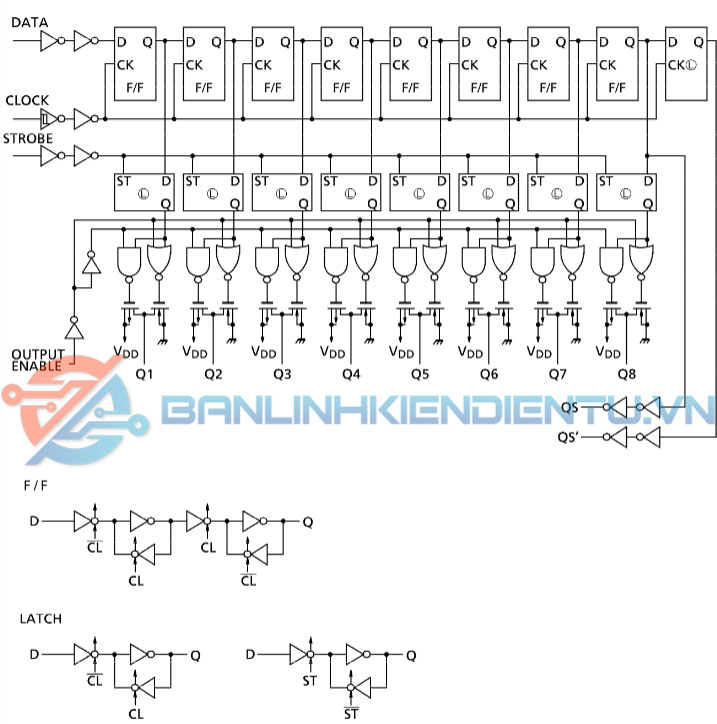

Sơ đồ logic TC4094BF
Kích thước TC4094BF
Xem thêm: Nhiều IC số khác tại đây
Datasheet TC4094BF
