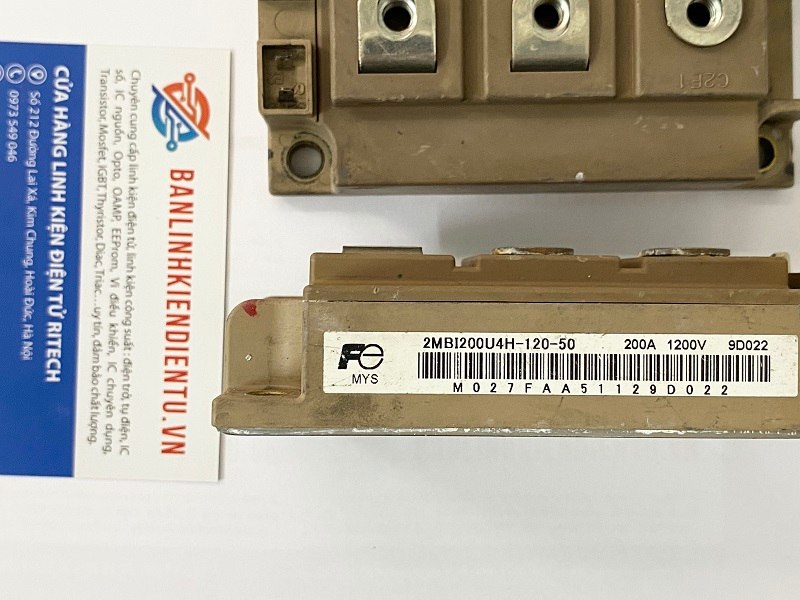

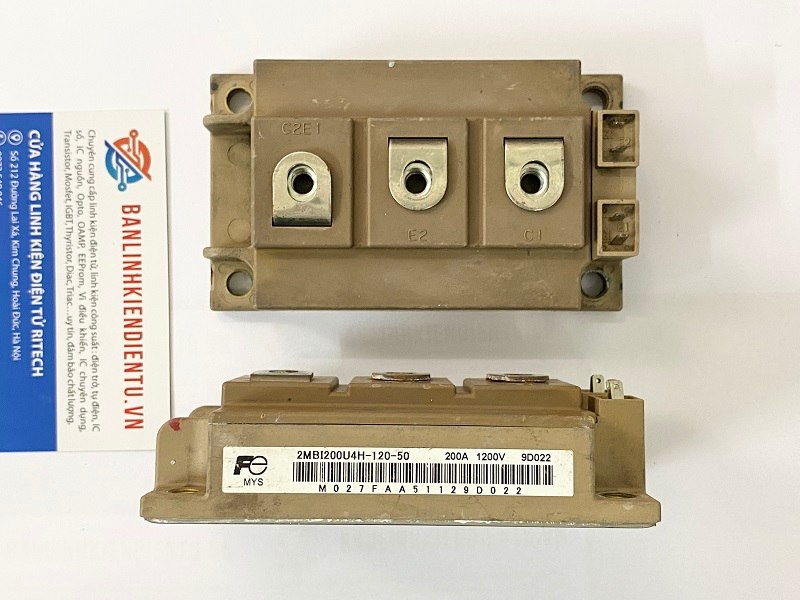

2MBI200U4H-120-50, 2MBI200U4H-120 IGBT Fuji 200A 1200V tháo máy

Giới thiệu 2MBI200U4H-120-50

2MBI200U4H-120-50 là một module IGBT của Fuji Electric với dòng điện định mức 200A và điện áp tối đa 1200V, thường được sử dụng trong các hệ thống công nghiệp, đặc biệt là trong các thiết bị công suất cao. Khi nói đến “tháo máy,” điều này có thể ám chỉ việc module này đã được tháo ra từ một thiết bị công nghiệp đã qua sử dụng hoặc bị hỏng để tái sử dụng hoặc kiểm tra.

Sơ đồ mạch cấu tạo 2MBI200U4H-120-50

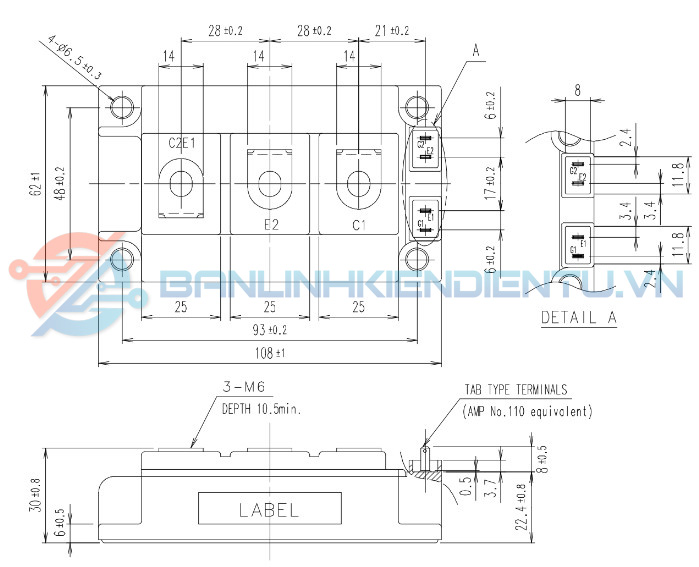

Kích thước 2MBI200U4H-120-50

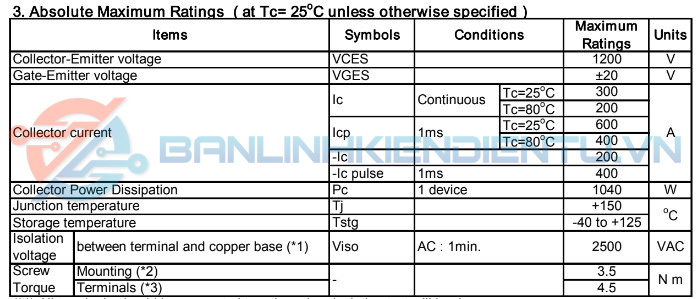

Thông số kĩ thuật 2MBI200U4H-120-50

• Loại linh kiện: IGBT Module
• Dòng điện định mức (IC): 200A
• Điện áp cực đại (VCE): 1200V
• Điện áp cổng tối đa (VGE): ±20V
• Điện áp bão hòa (VCE(sat)): Khoảng 2.5V tại dòng điện 200A

Đặc điểm 2MBI200U4H-120-50

• Hiệu suất chuyển mạch cao: Module này được thiết kế để giảm thiểu tổn thất năng lượng trong quá trình chuyển mạch, giúp tăng cường hiệu suất hoạt động của hệ thống.
• Tản nhiệt tốt: Thiết kế của module đảm bảo khả năng tản nhiệt hiệu quả, giúp duy trì nhiệt độ hoạt động ổn định.
• Diode hồi tiếp tích hợp: Giúp bảo vệ IGBT khỏi các xung điện áp ngược, đảm bảo hoạt động an toàn và bền bỉ.

Ứng dụng 2MBI200U4H-120-50

• Biến tần công nghiệp: Module được sử dụng trong các hệ thống biến tần công suất lớn để điều chỉnh tần số và điện áp cung cấp cho động cơ, giúp điều khiển tốc độ và mô-men xoắn một cách chính xác.
• Hệ thống điều khiển động cơ: Được sử dụng trong các thiết bị điều khiển động cơ công suất cao, chẳng hạn như trong các dây chuyền sản xuất công nghiệp.
• Nguồn cung cấp điện công suất lớn: Sử dụng trong các bộ nguồn để chuyển đổi điện năng một cách hiệu quả và ổn định.
• Hệ thống năng lượng tái tạo: Ứng dụng trong các hệ thống điện gió, điện mặt trời.

Xem thêm những sản phẩm IGBT khác tại đây

Datasheet của 2MBI200U4H-120-50
