2MBI150UB-120-50 IGBT Fuji 150A 1200V

Giới thiệu 2MBI150UB-120-50

2MBI150UB-120-50 là mô-đun IGBT của Fuji Electric, được thiết kế để sử dụng trong các ứng dụng công nghiệp và tự động hóa, đặc biệt là trong các hệ thống biến tần và điều khiển động cơ.

Sơ đồ mạch 2MBI150UB-120-50

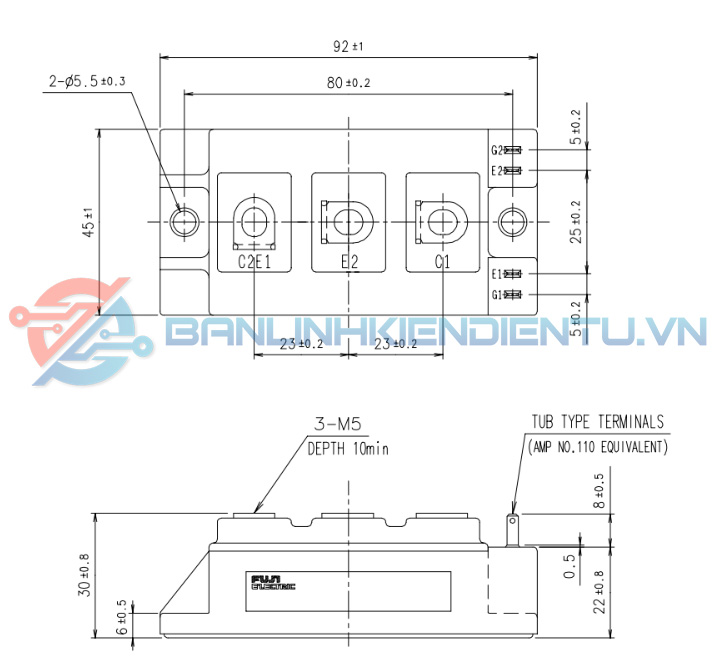

Kích thước 2MBI150UB-120-50 (mm)

Thông số kỹ thuật 2MBI150UB-120-50

• Loại: Mô-đun IGBT
• Dòng điện tối đa: 150A
• Điện áp định mức: 1200V
• Tần số chuyển mạch: Tối đa khoảng 15-20 kHz
• Điện trở dẫn (VCE(on)): Khoảng 1.5V đến 2.0V tại dòng tối đa
• Nhiệt độ hoạt động: -40°C đến +125°C
• Khả năng tản nhiệt: Yêu cầu lắp đặt trên tấm tản nhiệt để duy trì hiệu suất.

Chức năng 2MBI150UB-120-50

1. Chuyển đổi năng lượng: Chuyển đổi dòng điện một chiều (DC) sang dòng điện xoay chiều (AC) trong các ứng dụng biến tần.
2. Điều khiển động cơ: Sử dụng trong hệ thống điều khiển động cơ điện để điều chỉnh tốc độ và mô-men xoắn.
3. Nguồn cung cấp: Được sử dụng trong các ứng dụng cung cấp điện công nghiệp và hệ thống năng lượng tái tạo.

Nguyên lý hoạt động 2MBI150UB-120-50

• Khởi động và điều khiển: Mô-đun IGBT được điều khiển bằng tín hiệu điện áp vào cổng (gate). Khi có điện áp, IGBT dẫn điện từ collector đến emitter.
• Chuyển đổi năng lượng: Trong các ứng dụng biến tần, IGBT hoạt động bằng cách bật tắt nhanh chóng để tạo ra dạng sóng AC từ nguồn DC.
• Quản lý nhiệt: Hệ thống tản nhiệt rất quan trọng để duy trì nhiệt độ trong giới hạn an toàn, đảm bảo hiệu suất và độ tin cậy.

Ứng dụng 2MBI150UB-120-50

• Hệ thống biến tần: Trong tự động hóa công nghiệp và truyền động điện.
• Máy móc công nghiệp: Điều khiển động cơ trong các ứng dụng sản xuất.
• Năng lượng tái tạo: Chuyển đổi năng lượng từ các nguồn như pin mặt trời.

Xem thêm những sản phẩm IGBT khác tại đây

Datasheet của 2MBI150UB-120-50
