13003 Transistor NPN 700V 1.5A TO-220 (Lưng đồng)

banlinhkiendientu.vn chuyên cung cấp Transistor 13003, lưng đồng với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của khách hàng.

Giới thiệu 13003

13003 là transistor BJT silicon có sẵn trong TO-126, TO-92 và các gói khác (Một số gói có thông số kỹ thuật về dòng điện cực góp và tiêu tán cực góp và điện áp hơi khác nhau). Nó được sản xuất bởi nhiều nhà sản xuất linh kiện điện tử và có các mã chữ cái khác nhau trước và sau số transistor thực, ví dụ MJE13003, APT13003S, ST13003, KSE13003T, …

13003 là transistor giá rẻ và dễ mua. Nó được chế tạo với một công nghệ đặc biệt làm cho transistor này ổn định và đáng tin cậy để làm việc trên điện áp cao với khả năng chuyển mạch tốc độ rất cao. Thiết bị có khả năng xử lý điện áp cực góp cực phát 400V DC và điện áp cực góp cực phát 700V DC, lý tưởng để sử dụng trong nhiều ứng dụng điện áp cao AC và DC. Mặc dù thiết bị này được chế tạo cho các ứng dụng chuyển mạch và điện áp cao nhưng cũng có thể được sử dụng cho các mục đích chuyển mạch và khuếch đại mục đích chung.

Đặc trưng 13003

• Chỉ định loại: 13003
• Chất liệu Transistor: Si
• Phân cực: NPN
• Tản điện tối đa của bộ thu (Pc): 20 W
• Điện áp cơ sở Collector tối đa |Vcb|: 600 V
• Điện áp cực thu-phát tối đa |Vce|: 400 V
• Điện áp cực đại của bộ phát |Veb|: 9 V
• Dòng thu tối đa |Ic max|: 1,25 A
• Tối đa. Nhiệt độ điểm nối hoạt động (Tj): 150 ° C
• Tần số chuyển tiếp (ft): 8 MHz
• Tỷ lệ chuyển tiếp hiện tại (hFE), MIN: 10
• Hệ số tiếng ồn, dB: –

Ứng dụng 13003

• Mạch biến tần
• Mạch UPS
• Nguồn điện
• Mạch sạc pin
• Bộ điều khiển động cơ
• Bộ khuếch đại âm thanh
• Chuyển mạch điện áp cao DC
• Chuyển mạch điện áp thấp DC

Xem thêm: Các sản phẩm Transistor khác

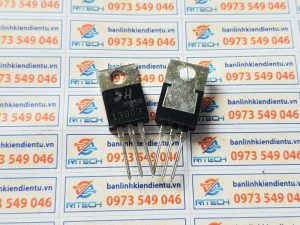

Hình ảnh sản phẩm

Sơ đồ chân 13003

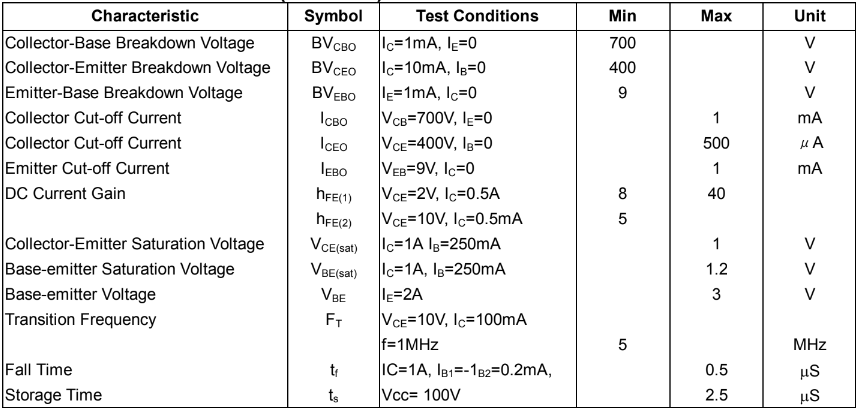

Thông số kỹ thuật của Transistor 13003

Kích thước của Transistor 13003

Datasheet 13003
