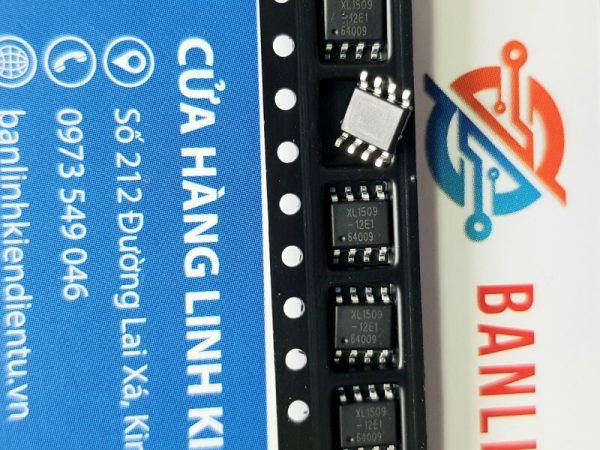

XL1509-12, XL1509-12E1 IC Nguồn SOP-8

Giới thiệu về XL1509-12E1

XL1509-12E1 là một IC giảm áp hiệu suất cao, phù hợp cho các ứng dụng cung cấp nguồn DC-DC trong nhiều thiết bị điện tử khác nhau. Với khả năng hoạt động với điện áp đầu vào rộng, dòng điện đầu ra cao và nhiều tính năng bảo vệ tích hợp, XL1509-12E1 là một giải pháp lý tưởng cho các hệ thống yêu cầu nguồn cấp điện ổn định và hiệu quả.

Đặc điểm XL1509-12E1

• Buck Converter tích hợp MOSFET: XL1509-12E1 là một bộ giảm áp chuyển mạch tích hợp MOSFET, giúp tiết kiệm không gian và giảm số lượng linh kiện cần thiết trong mạch chuyển đổi nguồn.
• Điện áp đầu vào rộng: IC này có thể hoạt động với điện áp đầu vào từ 4.5V đến 40V, linh hoạt cho các hệ thống với nhiều nguồn cấp điện khác nhau.
• Điện áp đầu ra cố định: Phiên bản XL1509-12E1 cung cấp điện áp đầu ra cố định ở mức 12V, phù hợp cho các ứng dụng yêu cầu điện áp đầu ra cố định.
• Dòng điện đầu ra cao: IC có thể cung cấp dòng điện đầu ra lên đến 2A, đủ để cấp nguồn cho nhiều thiết bị điện tử công suất vừa và nhỏ.
• Hiệu suất chuyển đổi cao: Với hiệu suất chuyển đổi điện năng lên đến 90%, XL1509-12E1 giúp giảm tổn hao năng lượng, đồng thời giảm nhiệt độ hoạt động của mạch.
• Tần số chuyển mạch cố định: Tần số chuyển mạch hoạt động cố định ở mức 150kHz, giúp đơn giản hóa thiết kế của các linh kiện lọc và tăng hiệu suất chuyển đổi.
• Bảo vệ tích hợp: IC có các tính năng bảo vệ tích hợp như bảo vệ quá dòng (overcurrent protection), bảo vệ quá nhiệt (over-temperature protection), và bảo vệ ngắn mạch (short-circuit protection), giúp tăng độ bền và độ an toàn của hệ thống.

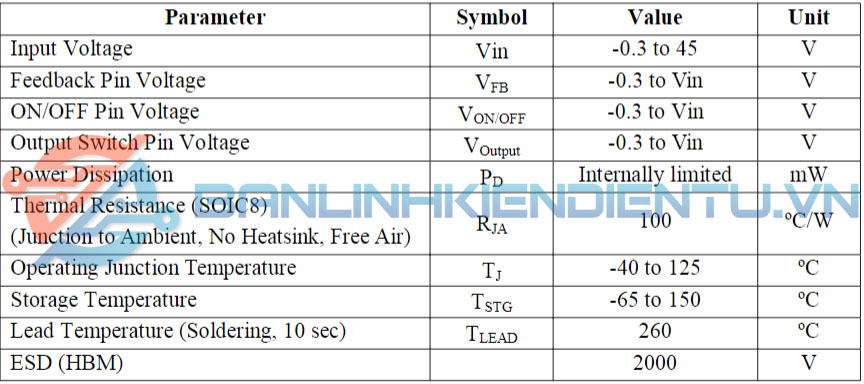

Thông số kỹ thuật XL1509-12E1

• Điện áp đầu vào: 4.5V đến 40V
• Điện áp đầu ra: 12V cố định
• Dòng điện đầu ra tối đa: 2A
• Hiệu suất: Lên đến 90%
• Tần số chuyển mạch: 150kHz
• Nhiệt độ hoạt động: -40°C đến +125°C

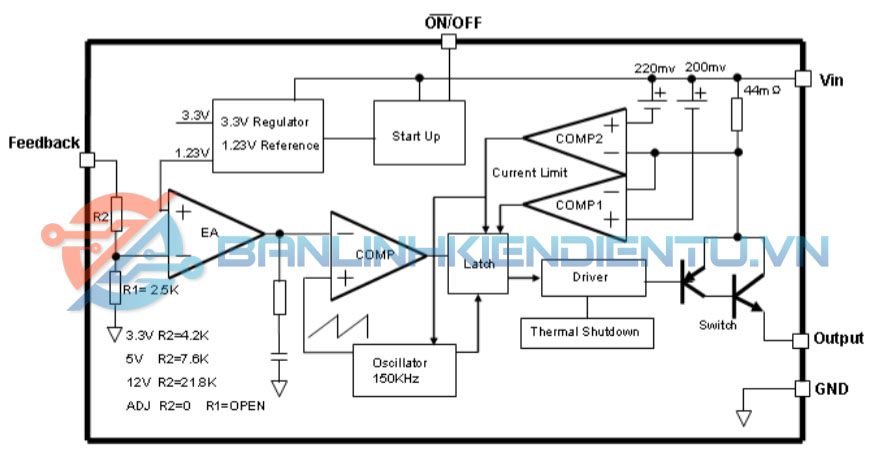

Sơ đồ khối XL1509-12E1

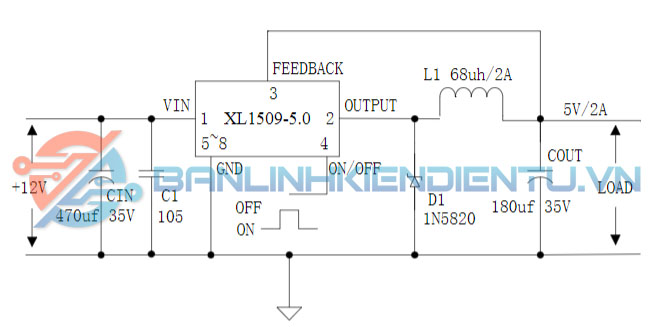

Ứng dụng XL1509-12E1

• Nguồn cấp cho thiết bị di động: XL1509-12E1 có thể sử dụng trong các hệ thống sạc pin, nguồn cấp cho các thiết bị di động hoặc các thiết bị cầm tay.
• Nguồn cung cấp cho hệ thống nhúng: Thích hợp cho các hệ thống nhúng yêu cầu cung cấp điện áp ổn định và hiệu suất cao như module cảm biến, module truyền thông.
• Thiết bị công nghiệp: Dùng trong các hệ thống cấp nguồn cho thiết bị đo đạc, điều khiển tự động và các thiết bị trong ngành công nghiệp.
• Mạch điều khiển LED: IC có thể dùng trong các mạch điều khiển LED, cung cấp dòng điện ổn định cho các hệ thống chiếu sáng LED.
• Nguồn DC-DC cho thiết bị tiêu dùng: Sử dụng trong các thiết bị điện tử gia đình và tiêu dùng yêu cầu chuyển đổi nguồn từ 24V hoặc 36V xuống 12V, như router, bộ khuếch đại, thiết bị viễn thông.

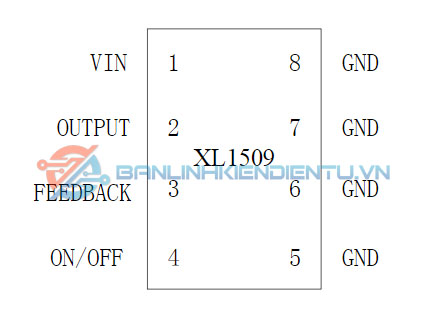

Sơ đồ chân XL1509-12E1

Kích thước XL1509-12E1

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet XL1509-12E1
