Giới thiệu về ACPL-W455V
ACPL-W455V là một loại opto-isolator (bộ cách ly quang) được sản xuất bởi Avago Technologies (hiện tại là một phần của Broadcom). Nó được sử dụng để truyền tín hiệu giữa các mạch điện mà không cần kết nối trực tiếp, giúp bảo vệ các mạch nhạy cảm khỏi sự nhiễu và các vấn đề điện khác. Với khả năng cách ly tốt và tốc độ chuyển đổi nhanh, nó là một lựa chọn lý tưởng cho nhiều ứng dụng trong lĩnh vực điện tử và tự động hóa công nghiệp.
Đặc điểm ACPL-W455V
- Cấu trúc:
- ACPL-W455V sử dụng cấu trúc LED và phototransistor, cho phép truyền tín hiệu quang học.
- Điện áp hoạt động:
- Điện áp cung cấp cho LED: thường từ 1.2V đến 1.4V để đảm bảo LED hoạt động.
- Dòng điện LED:
- Dòng điện chạy qua LED thường nằm trong khoảng từ 5mA đến 20mA.
- Đặc điểm phototransistor:
- Điện áp tối đa (VCEO): khoảng 30V, cho phép sử dụng trong nhiều ứng dụng khác nhau.
- Dòng điện tối đa (IC): có thể chịu được dòng điện tối đa khoảng 50mA.
- Tốc độ chuyển đổi:
- Tốc độ chuyển đổi nhanh, thường lên tới 1 MHz, cho phép sử dụng trong các ứng dụng đòi hỏi tốc độ cao.
- Chỉ số cách ly:
- ACPL-W455V có khả năng cách ly điện áp lên đến 5000Vrms, giúp bảo vệ các mạch bên trong khỏi điện áp cao.

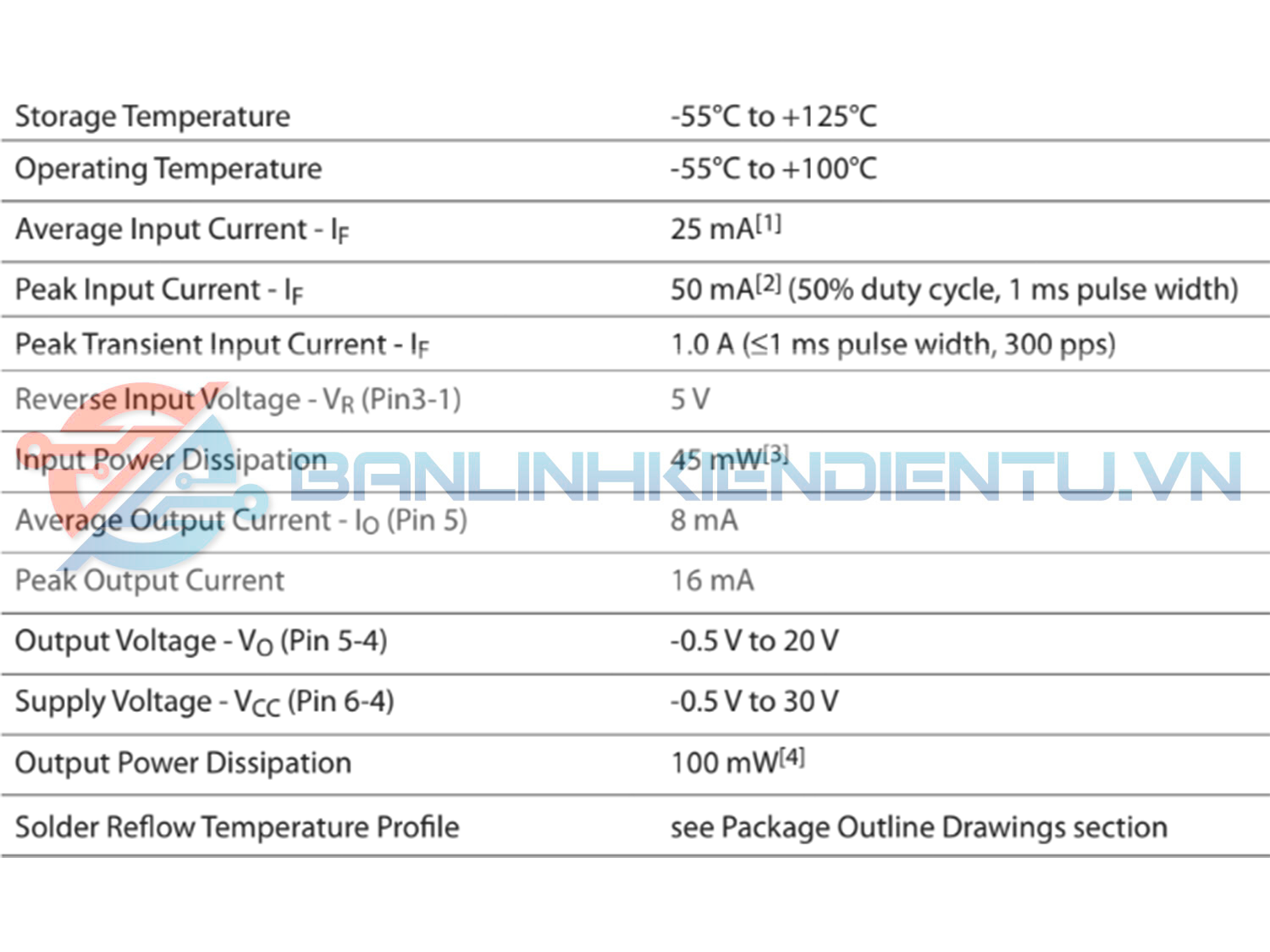

Thông số kỹ thuật ACPL-W455V
Thông số | Giá trị |
---|
Loại linh kiện | Opto-isolator |
Điện áp LED | 1.2V đến 1.4V |
Dòng LED | 5mA đến 20mA |
VCEO | 30V |
IC | 50mA |
Tốc độ chuyển đổi | Lên tới 1 MHz |
Chỉ số cách ly | 5000Vrms |
Ứng dụng ACPL-W455V
- Hệ thống điều khiển và tự động hóa:
- Sử dụng để truyền tín hiệu giữa các mạch điều khiển và mạch tải, giúp ngăn ngừa sự nhiễu điện từ và bảo vệ các linh kiện nhạy cảm.
- Mạch điều khiển động cơ:
- Được dùng trong các ứng dụng điều khiển động cơ, giúp truyền tín hiệu điều khiển từ vi điều khiển hoặc PLC đến các mạch điều khiển động cơ.
- Nguồn điện:
- Sử dụng trong các bộ nguồn chuyển mạch để cách ly mạch đầu vào và đầu ra, đảm bảo an toàn cho người sử dụng và thiết bị.
- Mạch thông tin và truyền thông:
- Có thể được sử dụng trong các mạch thông tin để truyền tín hiệu số hoặc tương tự qua khoảng cách mà không cần kết nối điện trực tiếp.
- Hệ thống bảo vệ:
- Được dùng trong các ứng dụng bảo vệ để phát hiện lỗi và ngắt nguồn điện khi có sự cố xảy ra.

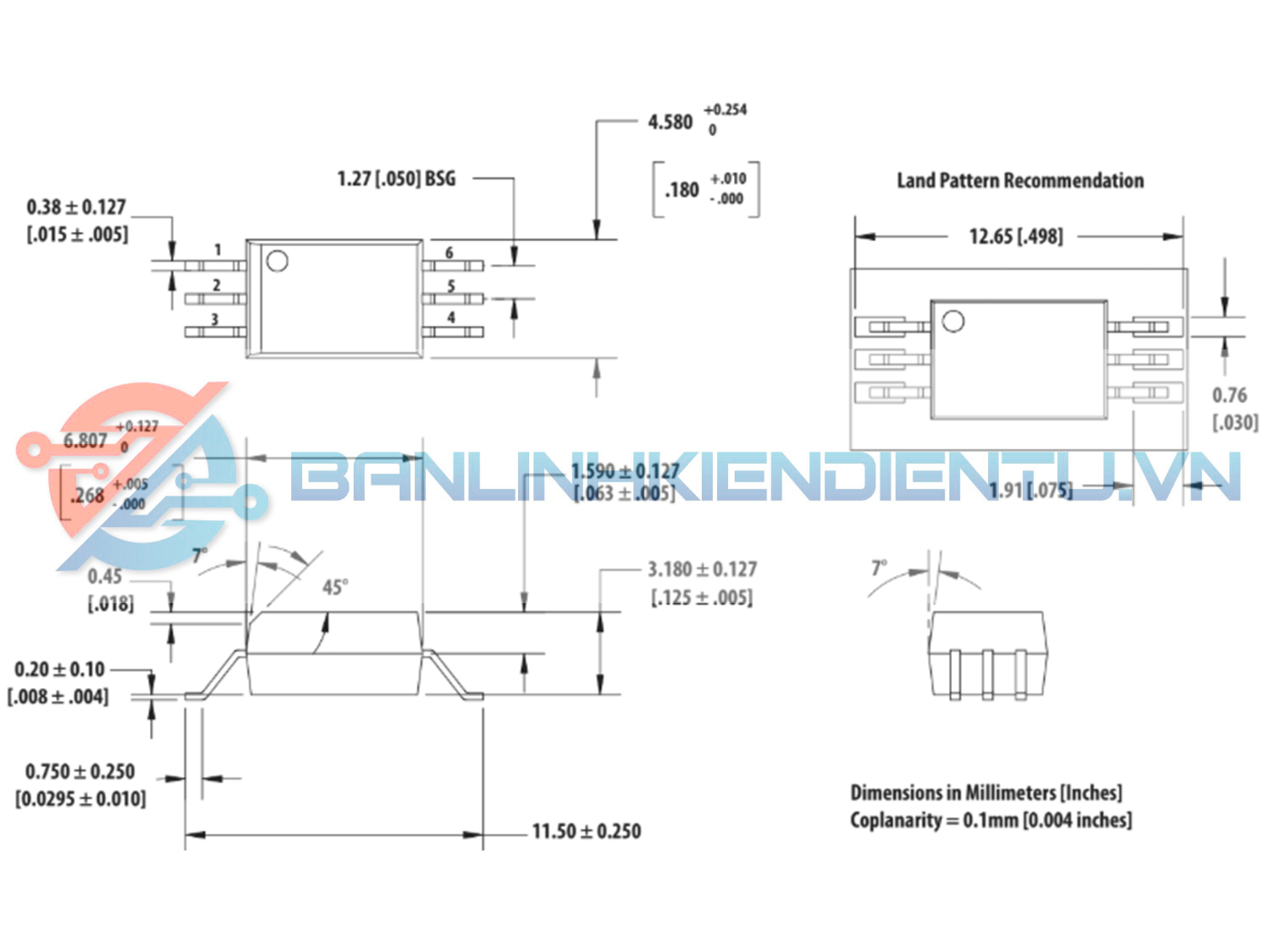

Kích thước ACPL-W455V
