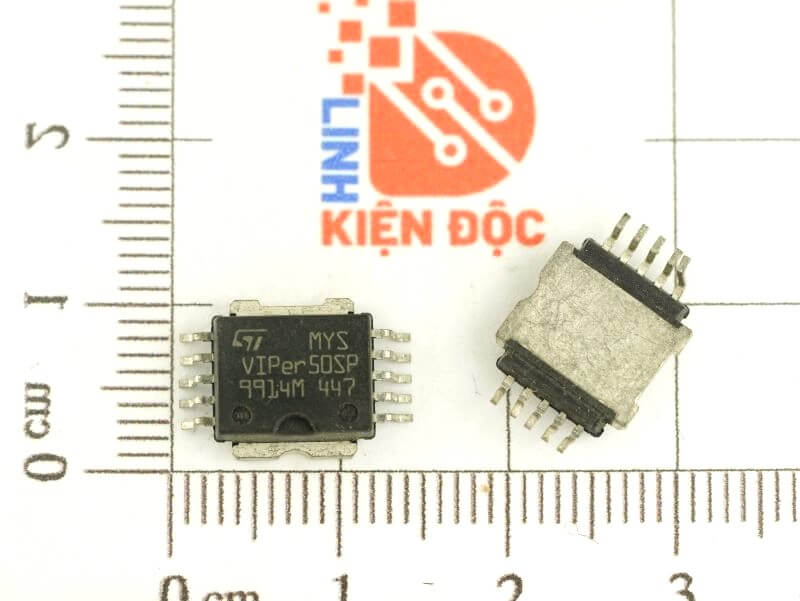

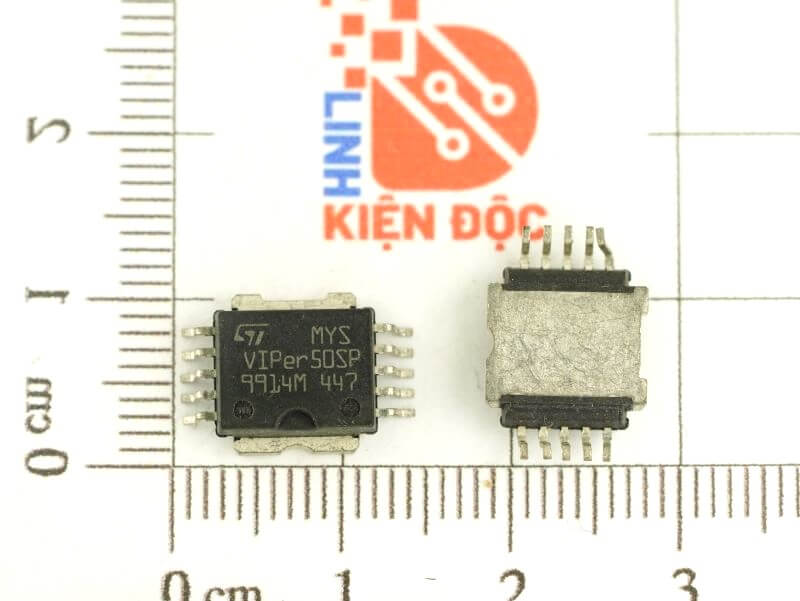

VIPER50SP VIPER50A, VIPER50ASP IC nguồn SOP-10

VIPER50A, VIPER50ASP được sản xuất bằng Công nghệ VIPower M0, kết hợp trên cùng một con chip silicon, một mạch PWM hiện đại cùng với một MOS MOS công suất cao được điều chỉnh bằng điện áp cao được tối ưu hóa (620V hoặc 700V / 1.5A).

Các ứng dụng điển hình bao gồm các nguồn cung cấp điện có công suất thứ cấp 25W trong điều kiện phạm vi rộng và 50W trong phạm vi đơn hoặc với cấu hình nhân đôi. Nó tương thích từ cả hai vòng điều chỉnh sơ cấp hoặc thứ cấp mặc dù sử dụng các thành phần ít hơn khoảng 50% khi so sánh với một giải pháp riêng biệt. Hoạt động ở chế độ Burst là một tính năng bổ sung của thiết bị này, cung cấp khả năng hoạt động ở chế độ chờ mà không cần thêm linh kiện.

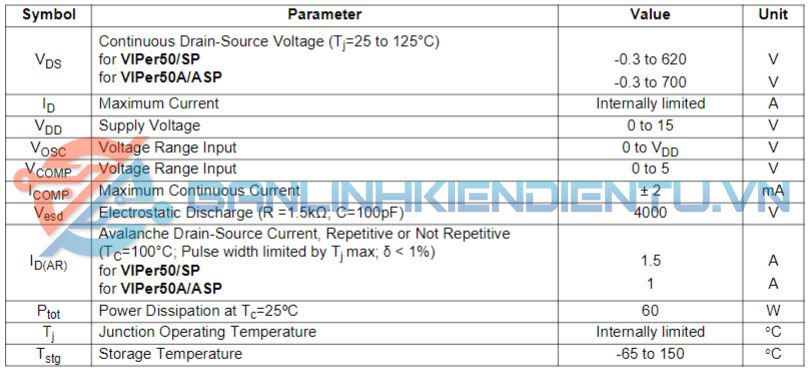

Thông số kĩ thuật :

• Kiểu chân : SOP-10
• Điện áp nguồn liên tục (Vds) :-0.3V đến 700V
• Điện áp cung cấp (Vdd) : 0V đến 15V
• Đầu vào dải điện áp (Vosc) : 0V đến VddV
• Đầu vào dải điện áp (Vcomp) : 0V đến 5V
• Dòng điện liên tục lớn nhất (Icomp) : ±2 mA
• Nguồn dòng liên tục Id(ar) : 1A
• Phạm vi lưu trữ nhiệt độ (Tstg) :-65°C đến 150°C
• Power Dissipation (Ptot) :  60W.

Sơ đồ chân :
