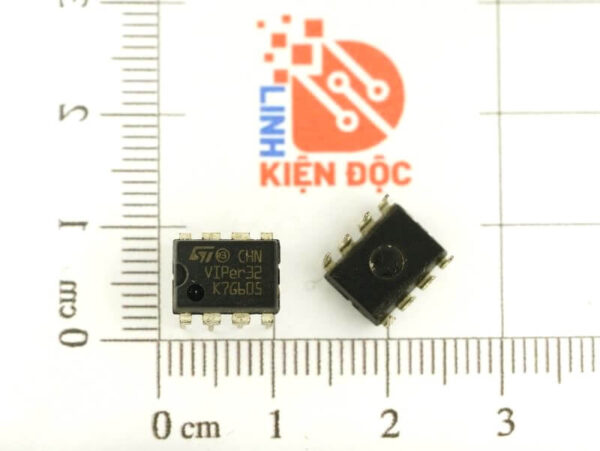

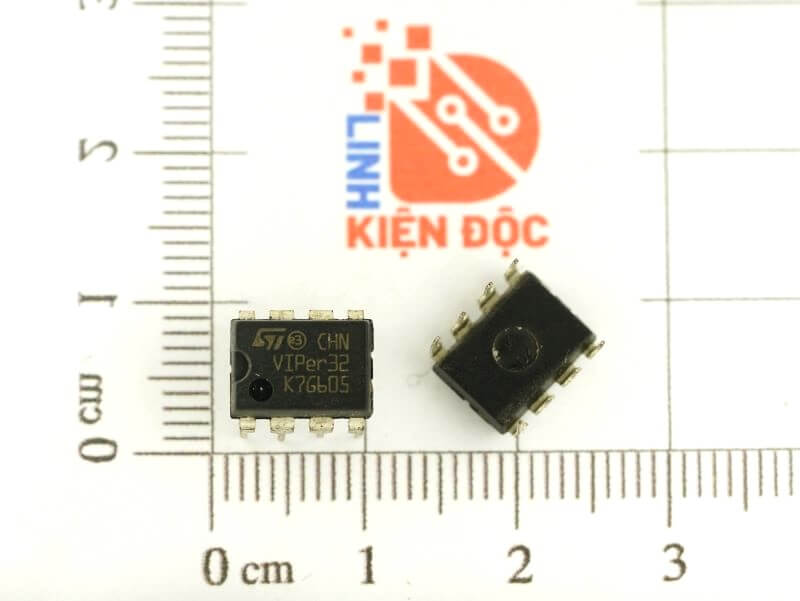

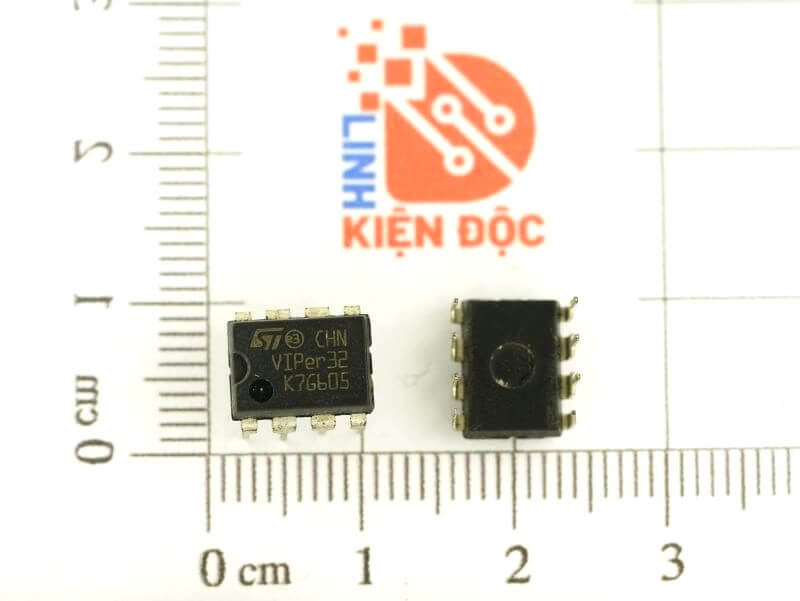

VIPer32, VIPer32A IC nguồn DIP-8

Mô tả IC nguồn VIPer32

VIPer32 kết hợp bộ điều khiển chế độ hiện tại chuyên dụng với MOSFET công suất cao trên cùng một chip silicon. Các ứng dụng điển hình bao gồm nguồn điện ngoại tuyến cho đầu VCR hoặc DVD, hộp giải mã tín hiệu, v.v. Mạch điều khiển bên trong mang lại những lợi ích sau:
– Dải điện áp đầu vào lớn trên chân VDD cùng với chế độ nổ tự động mang lại hiệu suất tốt trong điều kiện tải thấp.
– Bảo vệ quá tải bị trì hoãn bằng cách giám sát phản hồi.

Đặc điểm nổi bật VIPer32

1. Tích hợp MOSFET và PWM: VIPer32 tích hợp cả MOSFET công suất và bộ điều khiển PWM, giúp đơn giản hóa thiết kế mạch, giảm số lượng linh kiện, và tiết kiệm không gian PCB.
2. Hiệu suất cao: VIPer32 được tối ưu hóa để cung cấp hiệu suất cao trong các bộ nguồn chuyển đổi, đặc biệt trong các ứng dụng đòi hỏi năng lượng cao và hiệu quả chuyển đổi tốt.
3. Dải điện áp rộng: IC có khả năng hoạt động với dải điện áp đầu vào rộng, từ 30V đến 265V AC, làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng trong các hệ thống điện dân dụng và công nghiệp.
4. Bảo vệ tích hợp: VIPer32 được trang bị nhiều tính năng bảo vệ, bao gồm bảo vệ quá dòng, quá nhiệt, quá điện áp và bảo vệ ngắn mạch, giúp tăng tính an toàn và độ tin cậy của hệ thống.
5. Chế độ tiêu thụ điện năng thấp: Khi không tải hoặc ở tải nhẹ, VIPer32 chuyển sang chế độ tiêu thụ năng lượng thấp, giúp giảm mức tiêu thụ điện và tối ưu hóa hiệu quả năng lượng.
6. Chuyển mạch tần số cao: Tần số chuyển mạch của VIPer32 có thể lên đến 60 kHz, giúp giảm kích thước của các linh kiện lọc và tăng hiệu suất.

Sơ đồ khối chức năng IC VIPer32

Thông số kĩ thuật IC nguồn VIPer32

• Điện áp đầu vào: 30V đến 265V AC
• Điện áp đầu ra: Tùy chỉnh theo yêu cầu ứng dụng, thường từ 5V đến 24V
• Tần số hoạt động: Lên đến 60 kHz
• Dòng điện đầu ra tối đa: Tùy vào thiết kế ứng dụng, khoảng 3A đến 4A
• MOSFET tích hợp: 730V
• Hiệu suất: Lên đến 85-90% tùy theo ứng dụng và tải
• Bảo vệ quá dòng, quá nhiệt, quá áp và ngắn mạch: Có
• Nhiệt độ hoạt động: -40°C đến +150°

Ứng dụng VIPer32

1. Bộ nguồn chuyển đổi (Switching Power Supply): VIPer32 được sử dụng trong các bộ nguồn chuyển đổi AC-DC, bao gồm các bộ nguồn cho TV, màn hình, máy tính, và các thiết bị tiêu dùng.
2. Thiết bị công nghiệp: Sử dụng trong các hệ thống nguồn điện công nghiệp cần hiệu suất cao và tính ổn định lâu dài.
3. Hệ thống chiếu sáng LED: VIPer32 có thể cung cấp nguồn ổn định cho các mạch điều khiển LED, đặc biệt trong các ứng dụng chiếu sáng LED công suất cao.
4. Các thiết bị tiêu thụ điện năng thấp: Với chế độ tiêu thụ năng lượng thấp, nó thích hợp cho các thiết bị yêu cầu tiêu thụ năng lượng thấp trong chế độ chờ hoặc tải nhẹ.
5. Thiết bị gia dụng: Dùng trong các thiết bị gia dụng như lò vi sóng, máy giặt, hoặc các thiết bị nhà bếp thông minh.

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet VIPer32
