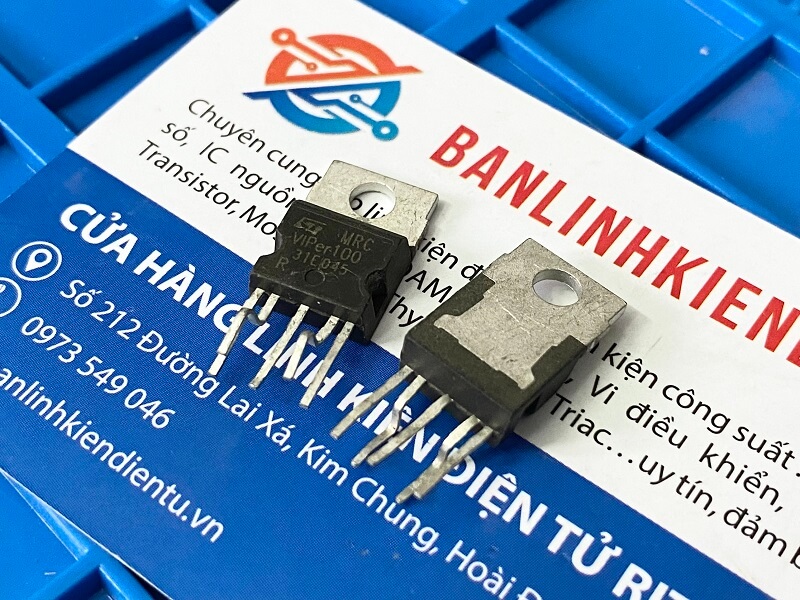

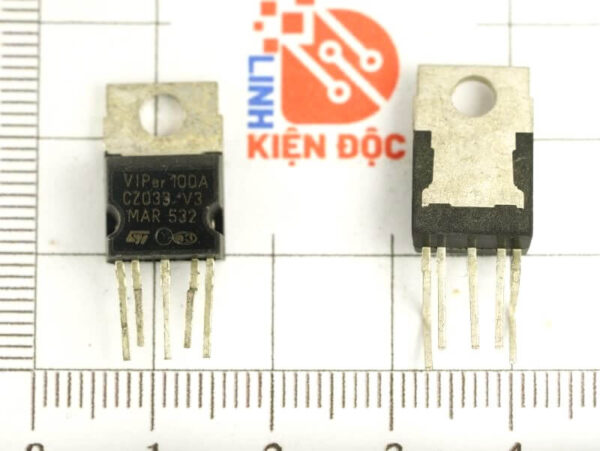

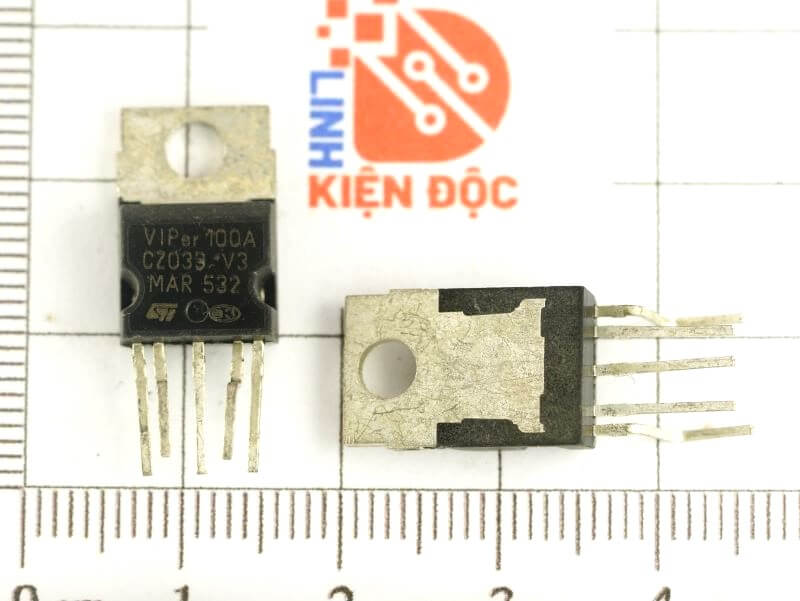

VIPer100 IC Nguồn DIP-5

VIPer100 được chế tạo bằng Công nghệ VIPower M0, kết hợp trên cùng một chip silicon mạch điều khiển tiên tiến nhất với một MOSFET điện áp cao chống tuyết lở được tối ưu hóa (620V hoặc 700V / 3A). Các ứng dụng điển hình bao gồm các nguồn điện ngoại tuyến bằng một công suất nguồn thứ cấp 50 W ở điều kiện phạm vi rộng và 100W ở phạm vi đơn hoặc với cấu hình bộ nhân đôi. Nó tương thích với cả vòng điều chỉnh chính hoặc phụ mặc dù sử dụng ít thành phần hơn khoảng 50% khi so sánh với giải pháp rời rạc. Hoạt động ở chế độ liên tục là một tính năng bổ sung của thiết bị này, mang đến khả năng hoạt động ở chế độ chờ mà không cần các bộ phận bổ sung

Thông số kĩ thuật IC nguồn VIPer100

• Điện áp nguồn liên tục (Vds) :-0.3V đến 700V
• Điện áp cung cấp (Vdd) : 0V đến 15V
• Đầu vào dải điện áp (Vosc) : 0V đến VddV
• Đầu vào dải điện áp (Vcomp) : 0V đến 5V
• Dòng điện liên tục lớn nhất (Icomp) : ±2 mA
• Nguồn dòng liên tục Id(ar) : 1.4A
• Phạm vi lưu trữ nhiệt độ (Tstg) :-65°C đến 150°C

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

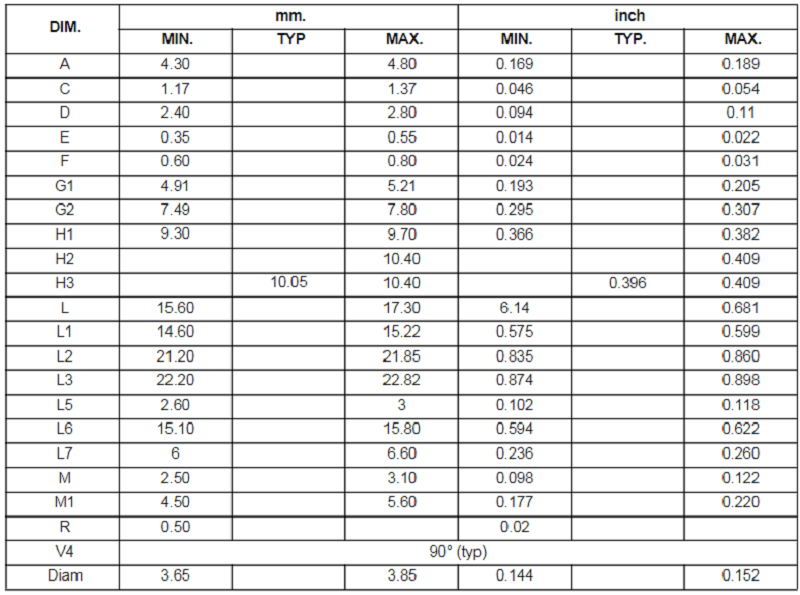

Kích thước VIPer100

Sơ đồ khối chức năng IC VIPer100

Datasheet VIPer100
