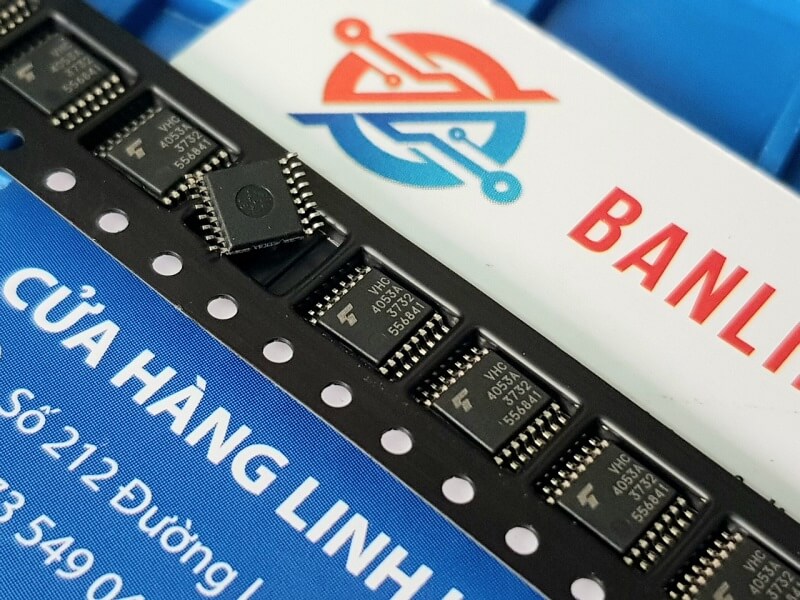

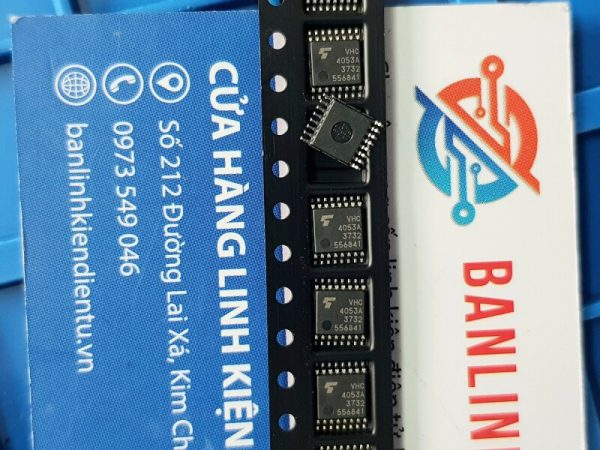

VHC4053A VHC4053 MC74VHC4053DTR2 IC Chuyên Dụng TSSOP16

Giới thiệu về MC74VHC4053DTR2

MC74VHC4053DTR2 là một mạch tích hợp chuyển đổi tương tự/giải mã (multiplexer/demultiplexer) 3 kênh được thiết kế dựa trên công nghệ CMOS hiệu suất cao. Thiết bị này thuộc dòng VHC (Very High-Speed CMOS) của ON Semiconductor, mang lại tốc độ xử lý cao và độ tin cậy cao trong các ứng dụng điện tử hiện đại.

Đặc điểm nổi bật

• Cấu hình 3 kênh (Triple 2:1 MUX/DEMUX): Thiết bị hỗ trợ ba kênh chuyển đổi tín hiệu độc lập, cho phép kết nối tín hiệu đầu vào và đầu ra linh hoạt.
• Điện áp hoạt động rộng: Phạm vi từ 2.0V đến 6.0V, phù hợp với nhiều ứng dụng.
• Tốc độ cao: Đáp ứng nhanh với các tín hiệu tần số cao.
• Dòng tiêu thụ thấp: Hoạt động hiệu quả năng lượng, giảm hao tổn.
• Đầu vào không đối xứng: Tương thích với các tín hiệu TTL/CMOS.
• Bảo vệ tĩnh điện (ESD): Khả năng chống tĩnh điện tốt, tăng độ bền cho mạch.

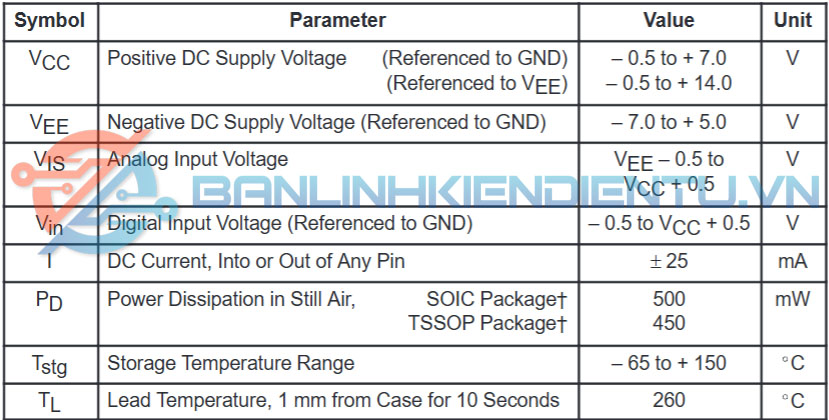

Thông số kỹ thuật MC74VHC4053DTR2

• Nguồn cấp:
  • Điện áp hoạt động (Vcc): 2.0V – 6.0V
• Dòng điện tiêu thụ:
  • Dòng tĩnh (Icc): Tối đa 1 µA ở Vcc = 5V
• Điện trở trên kênh (On-resistance):
  • Khoảng 100Ω tại Vcc = 5V và tín hiệu đầu vào ở mức chuẩn.
• Dải nhiệt độ hoạt động:
  • -65°C đến +125°C
• Tần số hoạt động tối đa:
  • Lên tới 20 MHz cho tín hiệu logic.
• Kích thước và đóng gói:
  • Loại gói: TSSOP-16

Ứng dụng

• Thiết bị điện tử tiêu dùng:
  • Chuyển đổi tín hiệu âm thanh hoặc video trong các thiết bị nghe nhìn.
• Thiết bị y tế:
  • Mạch đo lường hoặc kiểm tra tín hiệu analog.
• Hệ thống viễn thông:
  • Chuyển đổi tín hiệu giữa các kênh trong hệ thống giao tiếp.
• Thiết bị công nghiệp:
  • Hệ thống điều khiển tự động và thiết bị đo lường.
• Ứng dụng xử lý tín hiệu:
  • Lựa chọn hoặc định tuyến tín hiệu cho các bộ ADC/DAC trong hệ thống nhúng.

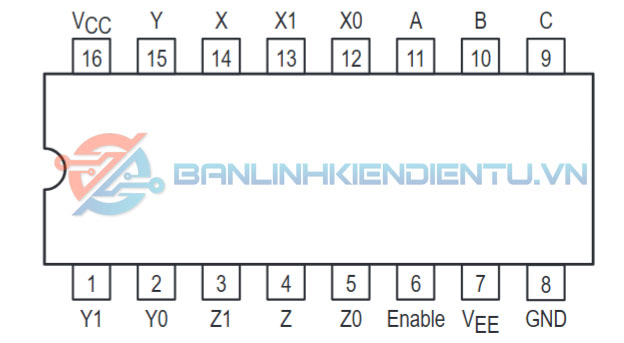

Sơ đồ chân

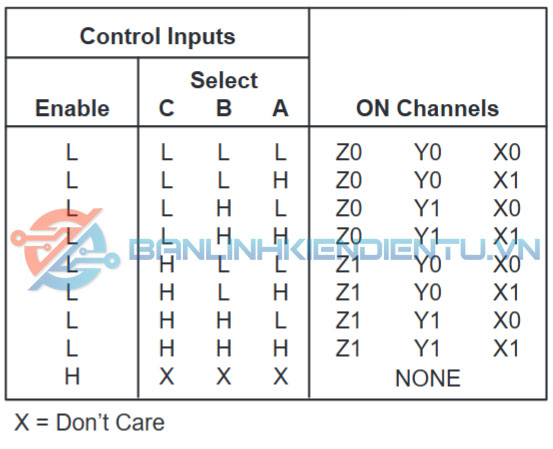

Bảng sự thật  MC74VHC4053DTR2

Kích thước MC74VHC4053DTR2

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet MC74VHC4053DTR2
