NCV317BD2T V317BD2T TO-263

Giới thiệu về NCV317BD2T

NCV317BD2T là bộ ổn áp dòng điện dương có thể điều chỉnh với 3 chân, được thiết kế để sử dụng trong các ứng dụng cần cung cấp điện áp ổn định. Sản phẩm này thuộc dòng NCV317 của hãng ON Semiconductor, tối ưu hóa cho các môi trường công nghiệp và ô tô.

Đặc điểm nổi bật

1. Điện áp đầu ra có thể điều chỉnh:
   • Hỗ trợ điều chỉnh điện áp đầu ra trong khoảng 1.2V đến 37V.
   • Cần hai điện trở bên ngoài để thiết lập điện áp mong muốn.
2. Dòng đầu ra cao:
   • Cung cấp dòng điện liên tục lên đến 1.5A.
3. Bảo vệ nhiệt và ngắn mạch:
   • Tích hợp cơ chế ngắt khi quá nhiệt và giới hạn dòng để đảm bảo an toàn.
4. Dải điện áp đầu vào rộng:
   • Hoạt động với điện áp đầu vào lên đến 40V.
5. Độ tin cậy cao:
   • Phiên bản dành cho ô tô với độ bền cao trong các môi trường khắc nghiệt.
6. Điện áp sụt áp thấp:
   • Hiệu suất cao với điện áp sụt chỉ khoảng 2V ở dòng tải tối đa.

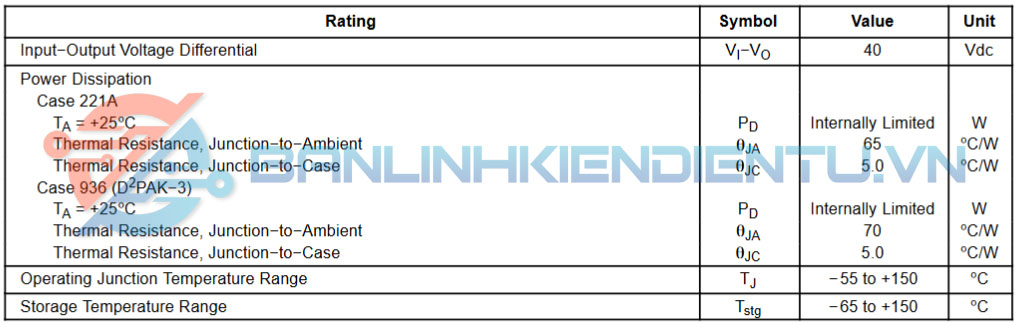

Thông số kỹ thuật

• Điện áp đầu vào (VIN): 3V đến 40V.
• Điện áp đầu ra (VOUT): Có thể điều chỉnh từ 1.2V đến 37V.
• Dòng đầu ra (IO): Lên đến 1.5A.
• Điện áp sụt áp (VDROP): Khoảng 2V ở dòng tải 1.5A.
• Nhiệt trở:
  • Từ mối nối đến môi trường: ~65°C/W (D2PAK).
• Dải nhiệt độ hoạt động: -40°C đến +125°C.

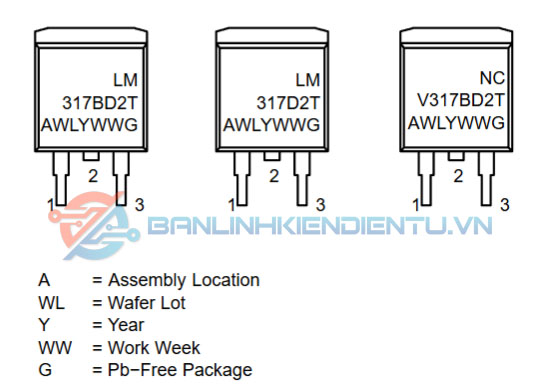

Ý nghĩa mã linh kiện

Ứng dụng NCV317BD2T

1. Nguồn cấp trong ô tô:
   • Cung cấp nguồn ổn định cho các hệ thống điện tử trong ô tô.
2. Thiết bị công nghiệp:
   • Ổn định nguồn điện cho hệ thống điều khiển và cảm biến công nghiệp.
3. Hệ thống dùng pin:
   • Ổn áp hiệu quả cho các thiết bị cầm tay và bộ sạc pin.
4. Mạch ổn áp thông dụng:
   • Thích hợp cho mọi ứng dụng cần ổn áp và điều chỉnh điện áp.
5. Hệ thống nhúng:
   • Cấp nguồn cho vi điều khiển, module giao tiếp và các thiết bị ngoại vi.

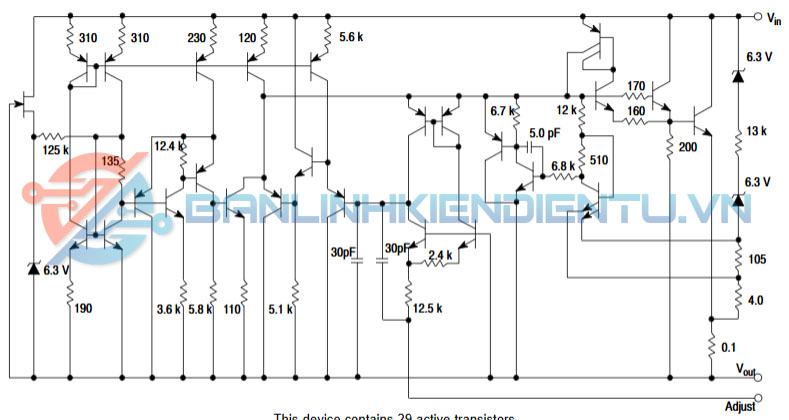

Sơ đồ tương đương

Kích thước NCV317BD2T

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet NCV317BD2T
