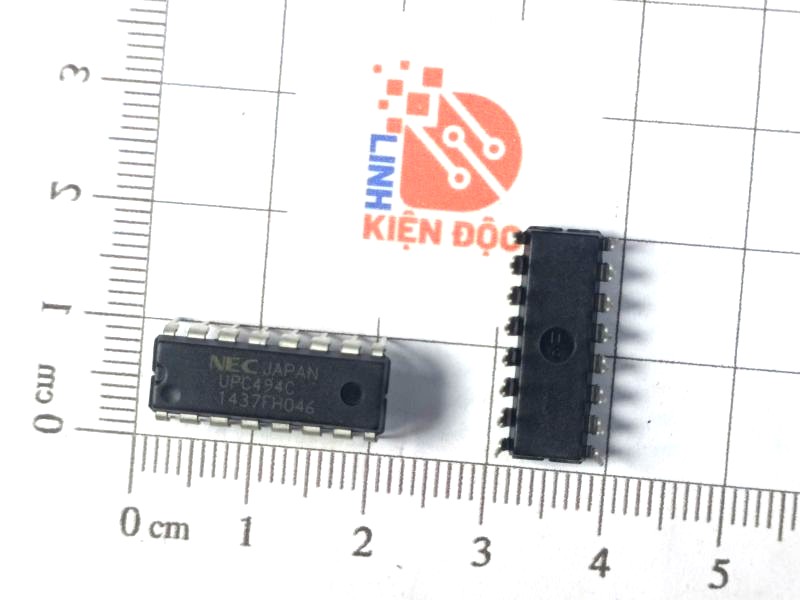

UPC494C IC điều khiển nguồn xung DIP-16

Giới thiệu chung về UPC494C

UPC494C là một mạch tích hợp (IC) điều khiển xung (PWM – Pulse Width Modulation) thường được sử dụng trong các mạch nguồn xung (SMPS), bộ sạc pin, biến tần, điều khiển động cơ, và các ứng dụng cần điều khiển điện áp hay dòng điện chính xác.

Đặc điểm UPC494C

• Điều chế độ rộng xung PWM với độ chính xác cao.

• Tích hợp nhiều chức năng như: so sánh điện áp, điều khiển lỗi, tạo dao động, điều khiển xung PWM.

• Cho phép điều khiển chế độ đơn hoặc chế độ kép (single-ended hoặc push-pull).

• Dễ dàng tích hợp vào các mạch nguồn chuyển mạch và các bộ điều khiển điện tử công suất.

Cấu tạo UPC494C

• Hai bộ so sánh điện áp đầu vào.

• Một mạch tạo dao động nội.

• Một bộ khuếch đại lỗi.

• Bộ tạo tín hiệu PWM.

• Cổng điều khiển ngõ ra xung kép.

• Mạch giới hạn dòng.

• Điện áp tham chiếu 5V nội.

Thông số kĩ thuật UPC494C

Sơ đồ kết nối chân UPC494C

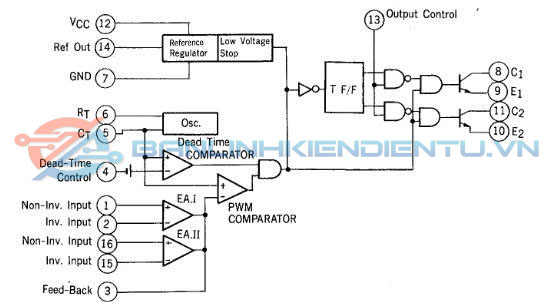

Sơ đồ khối UPC494C

Ứng dụng UPC494C

• Bộ nguồn chuyển mạch (Switching Mode Power Supply – SMPS).

• Bộ sạc pin tự động.

• Mạch điều khiển tốc độ động cơ DC.

• Hệ thống điều khiển điện áp hoặc dòng trong thiết bị điện tử công suất.

• Biến tần, mạch inverter.

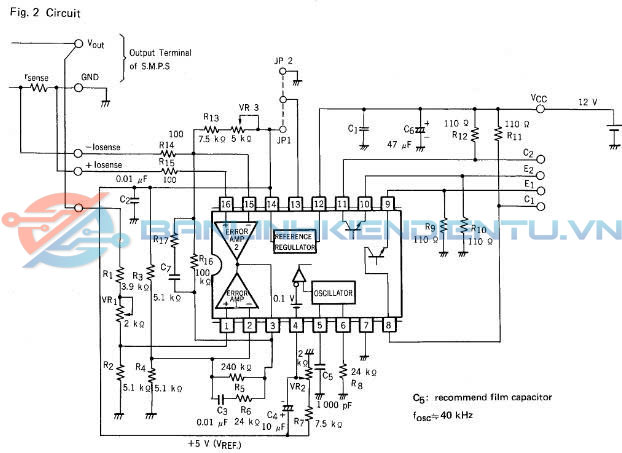

Mạch ứng dụng UPC494C

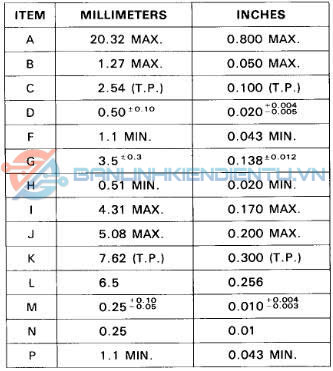

Kích thước UPC494C

Xem thêm các IC khác tại đây

Datasheet UPC494C
