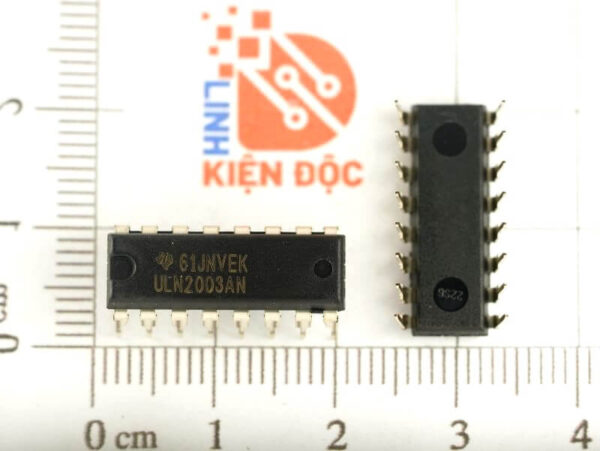

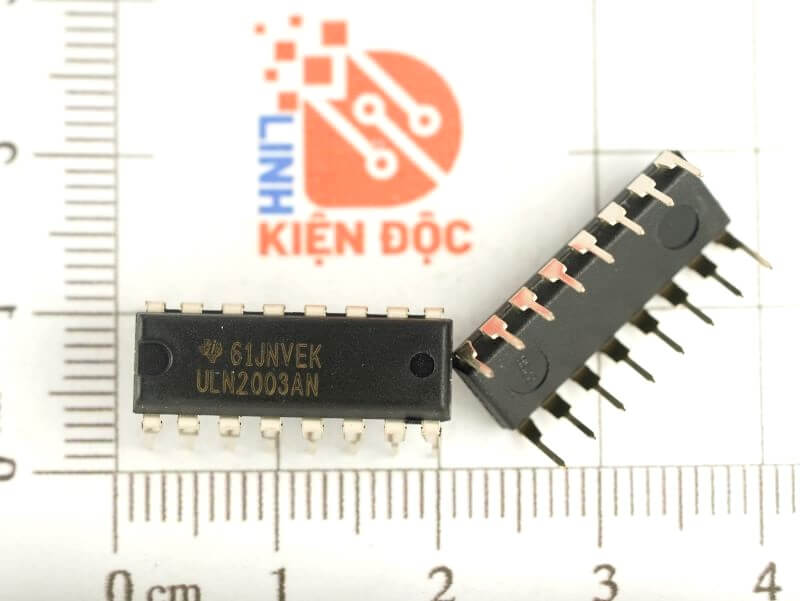

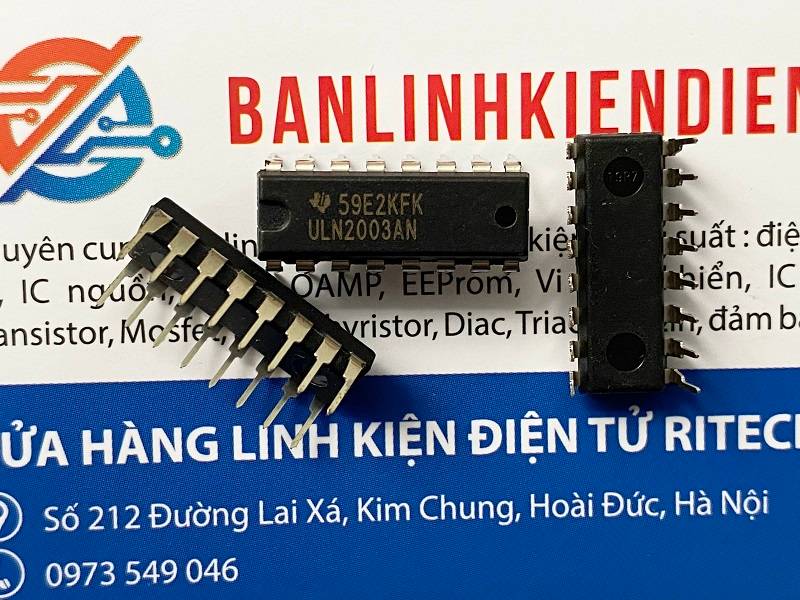

ULN2003AN ULN2003 IC chuyên dụng DIP-16 hàng nhập khẩu

banlinhkiendientu.vn là đơn vị chuyên cung cấp IC ULN2003 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng

Mô tả IC ULN2003

là Transistor Darlington điện áp cao, dòng điện cao mảng. Mỗi cái bao gồm bảy npn Darlington các cặp có đầu ra điện áp cao với điốt kẹp cực âm chung để chuyển đổi tải cảm ứng. Xếp hạng dòng thu của một đơn Cặp Darlington là 500 mA. Các cặp Darlington có thể được song song để có khả năng dòng điện cao hơn. Các ứng dụng bao gồm rơle trình điều khiển, trình điều khiển búa, trình điều khiển đèn, trình điều khiển hiển thị (đèn LED và xả khí), trình điều khiển đường truyền và bộ đệm logic

Dòng thu định mức 500 mA

Đầu ra điện áp cao 50 V

Điốt kẹp đầu ra

Đầu vào tương thích với nhiều loại khác nhau

Ứng dụng trình điều khiển rơle

Sơ đồ chân IC ULN2003

Thông số kĩ thuật IC UNL2003

Điện áp cực thu-phát 50 V

Kẹp điện áp ngược diode 50 V

Điện áp đầu vào 30 V

Dòng thu cực đại 500 mA

Dòng kẹp đầu ra 500 mA

Tổng số thiết bị đầu cuối phát hiện tại −2,5A

Phạm vi nhiệt độ không khí tự do hoạt động −20°C đến 70°C

TJ=150°C

Nhiệt độ chì cách vỏ 1,6 mm (1/16 inch) trong 10 giây 260 °C

Phạm vi nhiệt độ bảo quản −65°C đến 150°C

Xem thêm: Các sản phẩm IC chuyên dụng khác

Kích thước IC UNL2003

Datasheet của IC UNL2003
