UC3845D SOP-14 IC Nguồn Switching

Mô tả Opto UC3845D

• UC3845 là bộ điều khiển chế độ dòng điện tần số cố định hiệu suất cao. Chúng được thiết kế đặc biệt cho các ứng dụng chuyển đổi Off–Line và dc–to–dc cung cấp cho nhà thiết kế một giải pháp tiết kiệm chi phí với các thành phần bên ngoài tối thiểu. Các mạch tích hợp này có bộ tạo dao động, tham chiếu bù nhiệt độ, bộ khuếch đại sai số khuếch đại cao, bộ so sánh cảm biến dòng điện và đầu ra cực totem dòng điện cao phù hợp lý tưởng để điều khiển MOSFET công suất
• Bộ điều khiển chế độ hiện tại hiệu suất cao
• Chế độ hiện tại hoạt động đến 500 kHz
• Thời gian chết đầu ra có thể điều chỉnh từ 50% đến 70%

• Chốt PWM cho giới hạn dòng điện theo Cycle–By–Cycle
• Tham chiếu được cắt bên trong với Khóa điện áp thấp
• Đầu ra cực Totem hiện tại cao
• Dòng khởi động và hoạt động thấp
• Giao diện trực tiếp với các sản phẩm Motorola SENSEFET

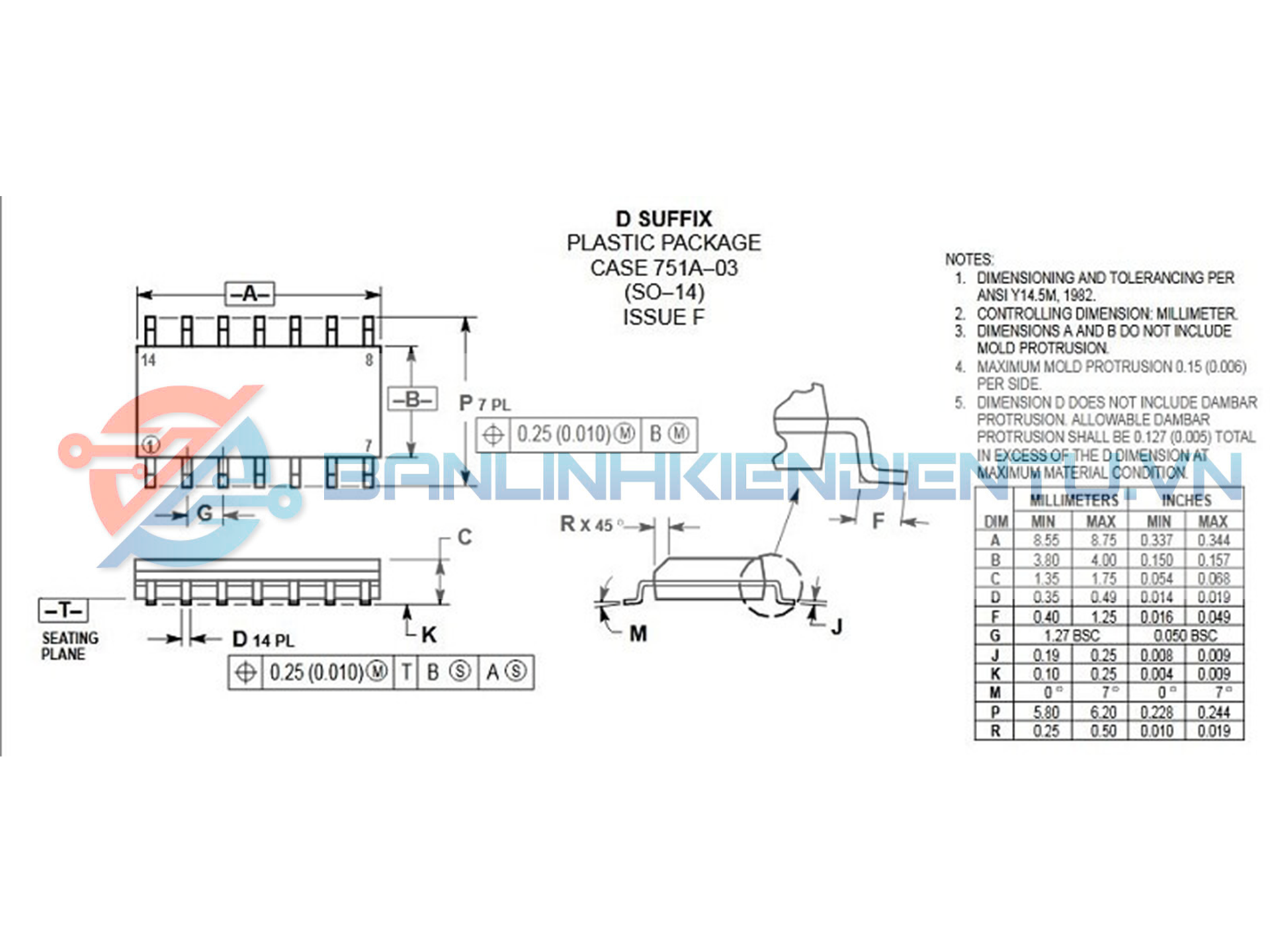

Kích thước Opto UC3845D

Bang thong so Opto UC3845D

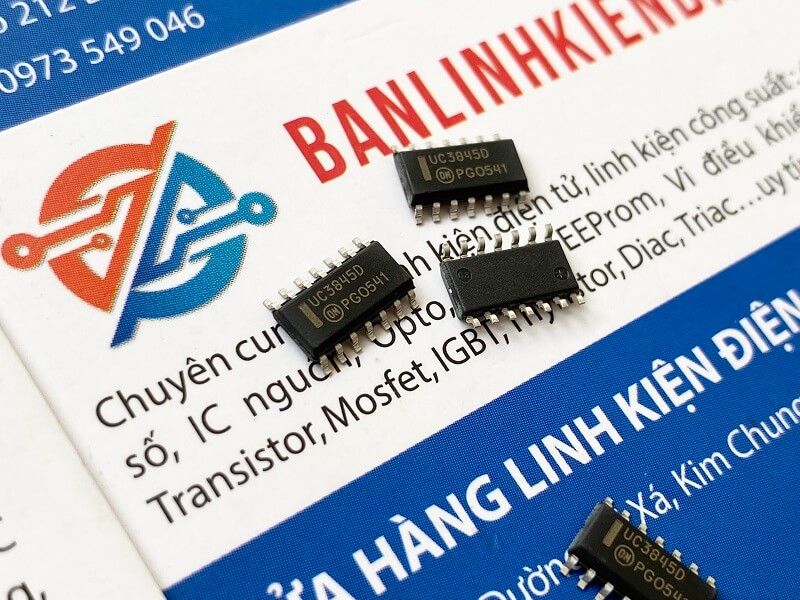

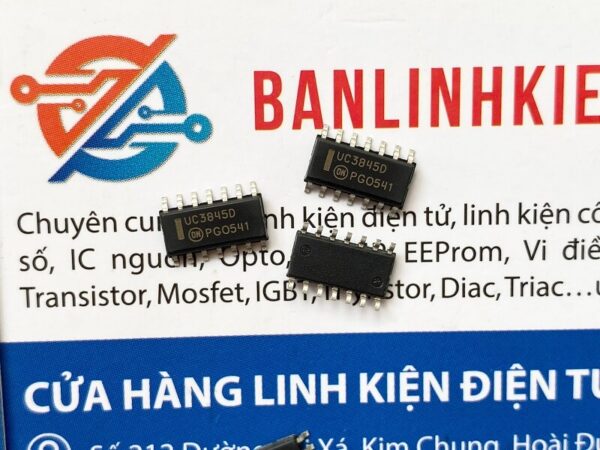

Ảnh thực tế Opto UC3845D
