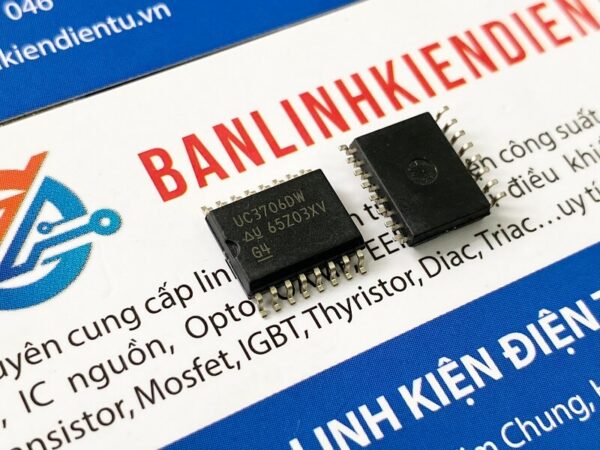

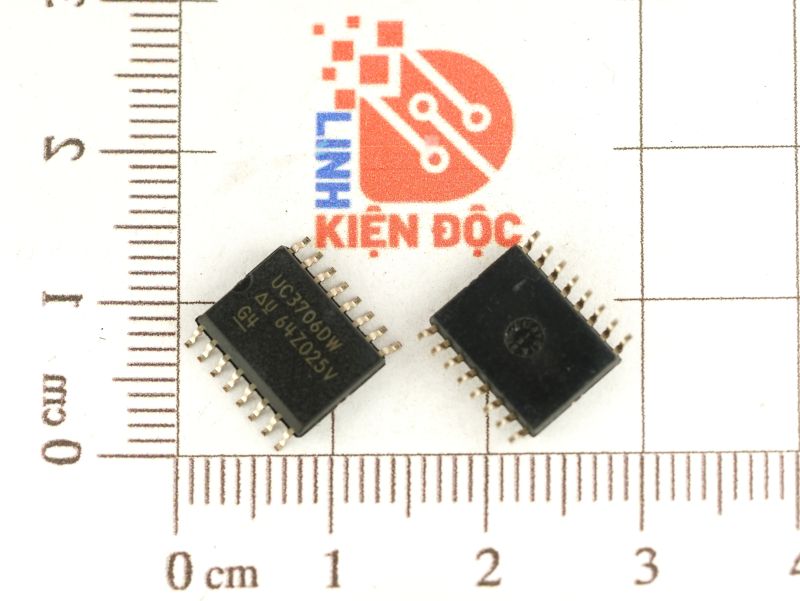

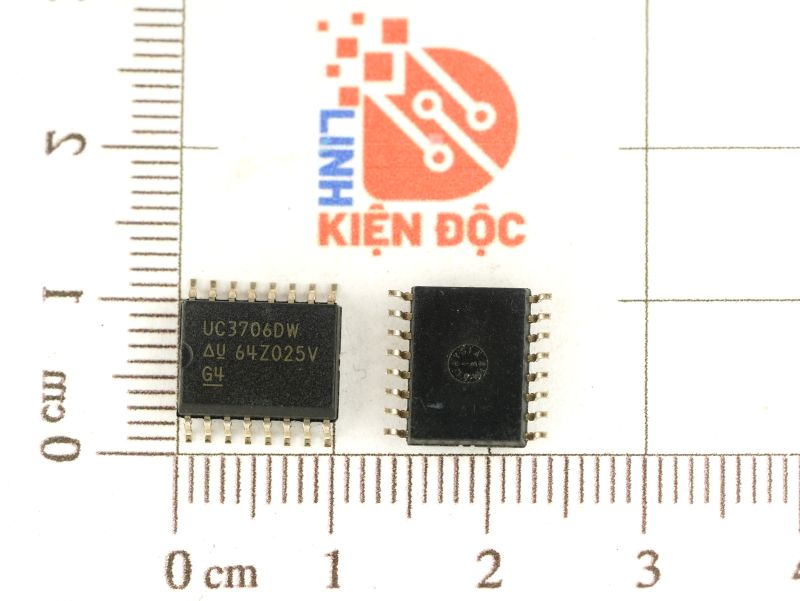

UC3706DW UC3706 3706 IC chuyên dụng SOP-16

Mô tả UC3706DW

Dòng trình điều khiển đầu ra UC1706 được chế tạo với tốc độ cao Quá trình Schottky để giao tiếp giữa các chức năng điều khiển cấp thấp và các thiết bị chuyển mạch công suất cao – đặc biệt là cấp nguồn cho MOSFET

Thiết bị này thực hiện ba chức năng tổng quát chính:

• Chấp nhận đầu vào kỹ thuật số dòng điện thấp, một đầu cuối của cả hai cực – và xử lý nó để kích hoạt một cặp đầu ra cực vật tổ, dòng điện cao có thể cấp nguồn hoặc giảm tới 1,5A mỗi cái.
• Cung cấp tùy chọn chuyển đổi một đầu sang kéo đẩy thông qua việc sử dụng flip-flop bên trong được điều khiển bởi xung kép logic ức chế. Khi tắt flip-flop, các đầu ra hoạt động song song cho khả năng 3.0A.
• Chức năng bảo vệ cũng được tích hợp cho dòng điện theo từng xung giới hạn, điều khiển dải chết tự động và tắt nhiệt. Các thiết bị này có sẵn ở dạng DIP “cánh dơi” bằng nhựa hai watt cho hoạt động – điều hòa trong phạm vi nhiệt độ từ 0°C đến 70°C và với công suất giảm, trong cerdip kín có thể hoạt động từ -55°C đến +125°C. Cũng tận dụng- có thể gắn trên các gói Q và L gắn trên bề mặt.

Đặc trưng UC3706DW

• Đầu ra cực Totem kép, 1,5A
• 40nsec Tăng và Giảm xuống 1000pF
• Hoạt động song song hoặc kéo đẩy
• Chuyển đổi một đầu sang kéo đẩy
• MOSFET công suất, tốc độ cao Tương thích
• Dòng điện dẫn chéo thấp
• Mạch ức chế dải chết bên trong
• Dòng tĩnh thấp
• Hoạt động 5 đến 40V
• Bảo vệ tắt máy nhiệt
• Gói 16 chân nối tiếp

Sơ đồ chân UC3706DW

Sơ đồ mạch UC3706DW

Bảng thông số UC3706DW

Kích thước UC3706DW

Xem thêm: Các sản phẩm IC chuyên dụng khác

Datasheet của IC chuyên dụng UC3706DW
