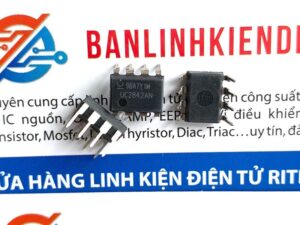

UC2842AN, UC2842 IC Nguồn DIP-8

Giới thiệu về UC2842AN

UC2842AN là một IC điều khiển PWM (Pulse Width Modulation) được sản xuất bởi Texas Instruments (TI), và thuộc dòng IC điều khiển nguồn điện của họ. Đây là một IC phổ biến trong các mạch nguồn chuyển đổi, đặc biệt là trong các ứng dụng cung cấp nguồn điện DC từ AC (AC-DC converter), cũng như các nguồn điện DC-DC.

Đặc điểm UC2842AN

• Điều khiển PWM: UC2842AN sử dụng điều khiển PWM để điều chỉnh độ rộng xung, giúp duy trì điện áp đầu ra ổn định trong các ứng dụng nguồn chuyển đổi. Đây là một phương pháp hiệu quả để điều chỉnh công suất và giảm hao phí năng lượng.
• Tích hợp các tính năng bảo vệ: IC bao gồm nhiều tính năng bảo vệ như bảo vệ quá dòng, quá áp và bảo vệ quá nhiệt, giúp bảo vệ các linh kiện và đảm bảo độ bền cho mạch nguồn.
• Khởi động mềm (Soft Start): UC2842AN tích hợp chế độ khởi động mềm, giúp giảm dòng điện đầu vào khi nguồn được bật, giảm thiểu các cú sốc điện cho mạch và linh kiện.
• Đầu ra xung điều khiển: UC2842AN cung cấp đầu ra xung PWM với tính năng điều khiển độ rộng xung để điều khiển các MOSFET, giúp giảm kích thước và chi phí mạch.
• Điều chỉnh tần số và điều khiển điện áp: Tần số PWM có thể được điều chỉnh linh hoạt để đáp ứng yêu cầu thiết kế và giúp tối ưu hóa hiệu suất hoạt động của mạch.

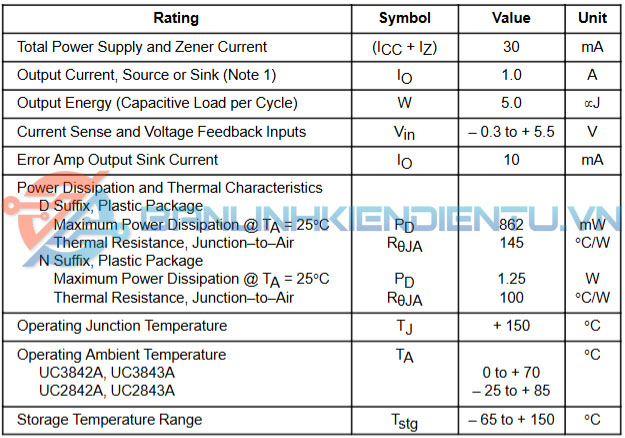

Thông số kỹ thuật UC2842AN

• Chế độ hoạt động: UC2842AN sử dụng công nghệ PWM (Pulse Width Modulation) để điều khiển công suất. PWM giúp điều khiển điện áp đầu ra ổn định, giúp giảm tổn thất năng lượng trong mạch.
• Điện áp cung cấp (Vcc): Mức điện áp nguồn cung cấp cho UC2842AN là từ 8V đến 20V, điều này giúp IC hoạt động ổn định trong phạm vi điện áp phổ biến trong các ứng dụng nguồn điện.
• Điện áp đầu vào: Có thể làm việc với các mức điện áp đầu vào khác nhau, phục vụ cho các thiết kế nguồn AC-DC và DC-DC.
• Công suất đầu ra: UC2842AN có thể điều khiển các ứng dụng với công suất từ thấp đến trung bình, thường được sử dụng trong các nguồn cung cấp năng lượng có công suất nhỏ đến vừa (chẳng hạn 10W đến vài trăm watt tùy theo cấu hình mạch).
• Tần số hoạt động: UC2842AN hoạt động với tần số điều khiển PWM có thể điều chỉnh từ vài kHz đến vài chục kHz, tùy vào yêu cầu ứng dụng và sự thiết kế mạch.
• Dòng ra: IC này có thể điều khiển các MOSFET hoặc transistor công suất với dòng điều khiển lên đến 1A.

Sơ đồ khối UC2842AN

Ứng dụng UC2842AN

• Nguồn chuyển đổi AC-DC: UC2842AN rất phổ biến trong các mạch nguồn chuyển đổi AC-DC, ví dụ như trong các bộ nguồn cho các thiết bị điện tử gia dụng, máy tính, và các thiết bị công nghiệp.
• Nguồn DC-DC: Có thể được sử dụng trong các mạch DC-DC như nguồn buck, boost, hoặc buck-boost cho các ứng dụng cần điều chỉnh điện áp từ nguồn DC.
• Tủ điều khiển và nguồn cho các mạch công nghiệp: Được sử dụng trong các bộ nguồn cung cấp năng lượng cho các thiết bị điều khiển và máy móc công nghiệp.
• Ứng dụng trong nguồn năng lượng mặt trời và các bộ điều khiển sạc: UC2842AN cũng được dùng trong các ứng dụng như điều khiển sạc pin, đặc biệt trong các mạch sạc năng lượng mặt trời.
• Các bộ nguồn cho thiết bị viễn thông và thiết bị điện tử tiêu dùng: IC này có thể cung cấp nguồn ổn định cho các thiết bị viễn thông, thiết bị y tế, và các thiết bị điện tử tiêu dùng.

Sơ đồ chân UC2842AN

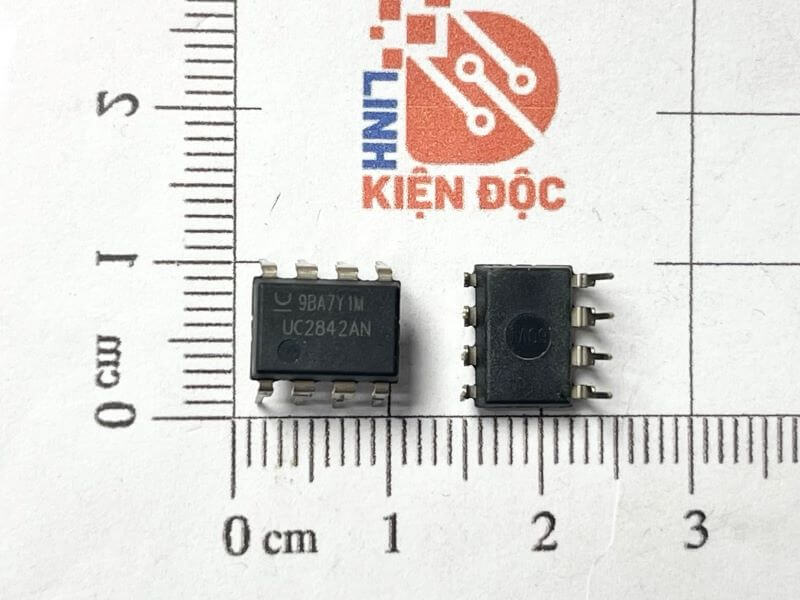

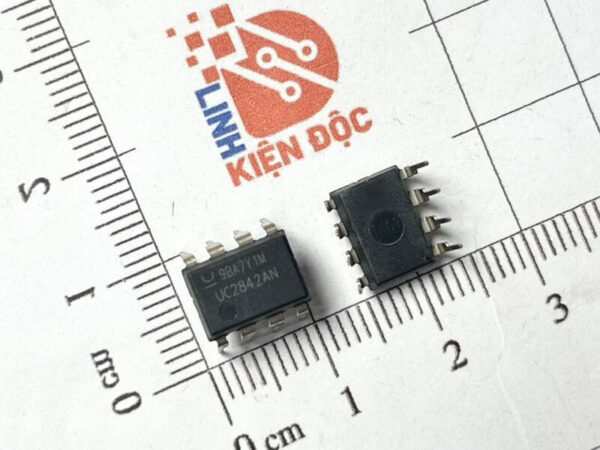

Kích thước UC2842AN

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet UC2842AN
