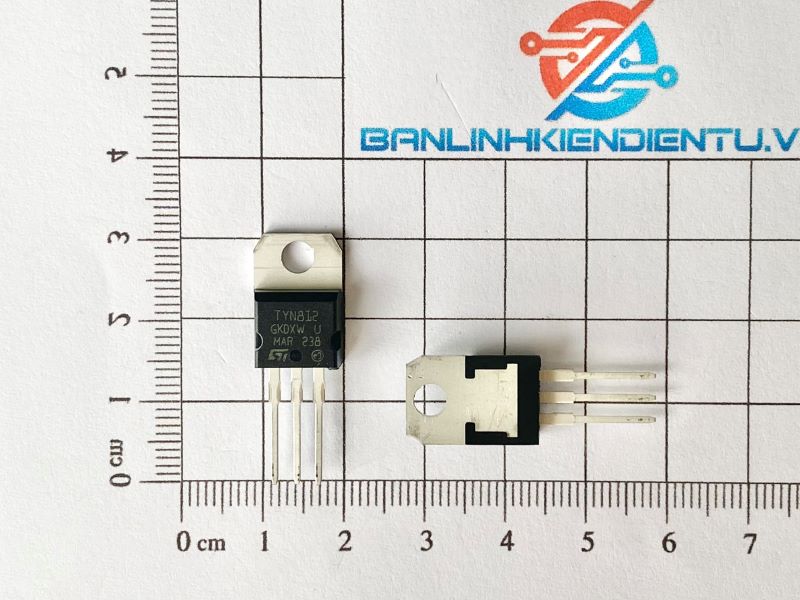

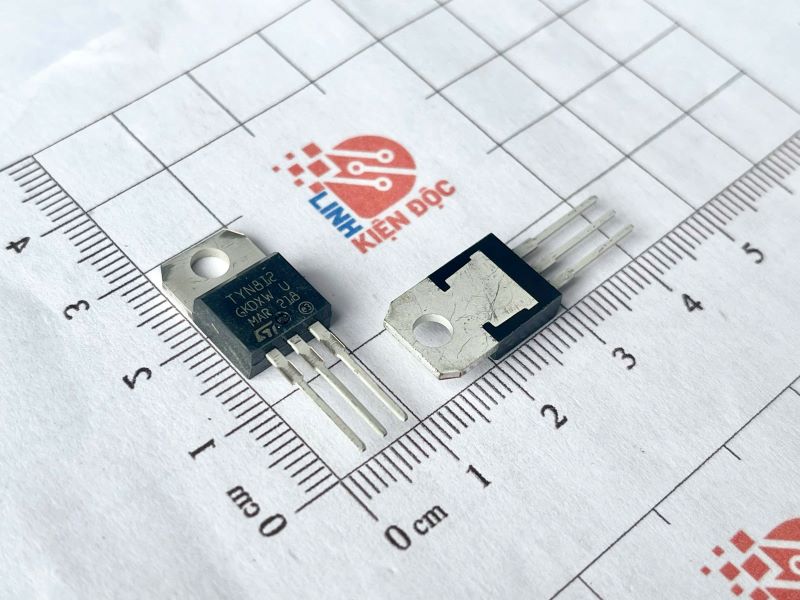

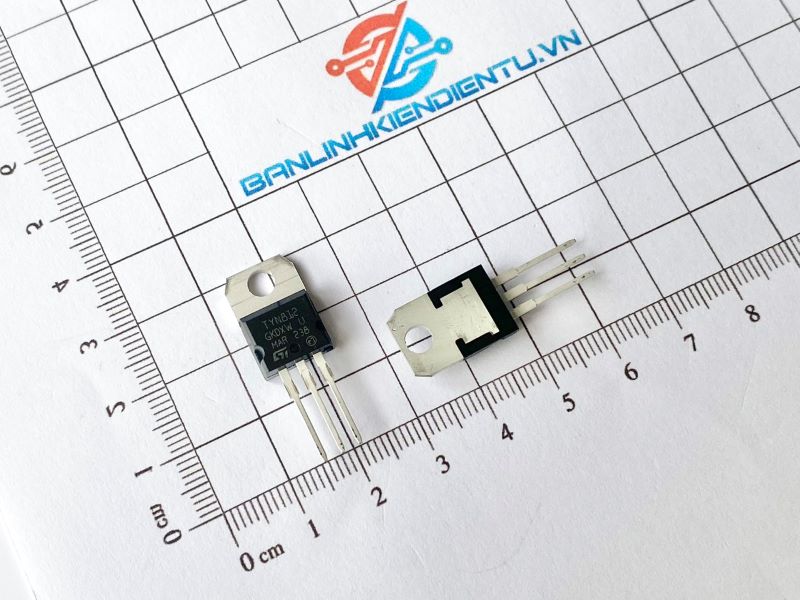

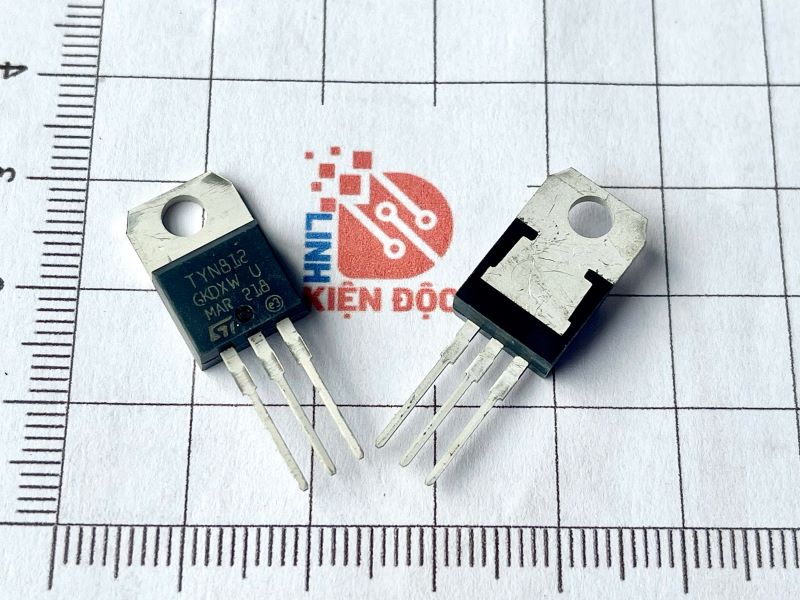

TYN812 Thyristor 12A/800V TO-220

TYN812 là một thyristor hiệu suất cao, với khả năng chịu đựng dòng điện tối đa lên đến 12A và điện áp ngược cực đại 800V. Thiết kế TO-220 của TYN812 cho phép dễ dàng lắp đặt và tản nhiệt hiệu quả trong các ứng dụng điện công suất.

Đặc điểm của TYN812

• Dòng điện định mức 12A: TYN812 có khả năng xử lý dòng điện ở mức trung bình, làm cho nó phù hợp cho nhiều ứng dụng trong cả công nghiệp và dân dụng.
• Điện áp cực đại 800V: Thyristor này có thể hoạt động an toàn trong các môi trường điện áp trung bình, giúp bảo vệ hệ thống khỏi các hiện tượng quá tải.
• Cấu hình TO-220: Thiết kế TO-220 mang lại khả năng lắp đặt linh hoạt và khả năng tản nhiệt tốt hơn, nâng cao độ tin cậy và hiệu suất.
• Thời gian chuyển mạch nhanh: TYN812 cho phép chuyển mạch hiệu quả, giúp tối ưu hóa quy trình điều khiển dòng điện và giảm tổn thất năng lượng.
• Khả năng chịu nhiệt: Hoạt động ổn định trong dải nhiệt độ rộng, từ -40°C đến +125°C, làm cho nó có thể sử dụng trong nhiều điều kiện môi trường khác nhau.

Ứng dụng của TYN812

• Chỉnh lưu AC/DC: TYN812 thường được sử dụng trong các mạch chỉnh lưu để chuyển đổi dòng điện xoay chiều thành dòng điện một chiều, rất phổ biến trong các nguồn điện.
• Điều khiển động cơ: Thyristor này thích hợp cho việc điều khiển tốc độ và khởi động mềm cho động cơ điện, giúp tối ưu hóa hiệu suất và tiết kiệm năng lượng.
• Hệ thống điều khiển nhiệt độ: Sử dụng trong các ứng dụng kiểm soát nhiệt độ, như trong lò nung và thiết bị gia nhiệt.
• Hệ thống điện công nghiệp: Thích hợp cho các ứng dụng trong công nghiệp nhẹ, nơi yêu cầu quản lý công suất hiệu quả.
• Ứng dụng dân dụng: Phù hợp cho các thiết bị gia dụng như bộ điều chỉnh ánh sáng, điều khiển thiết bị tiêu thụ điện.

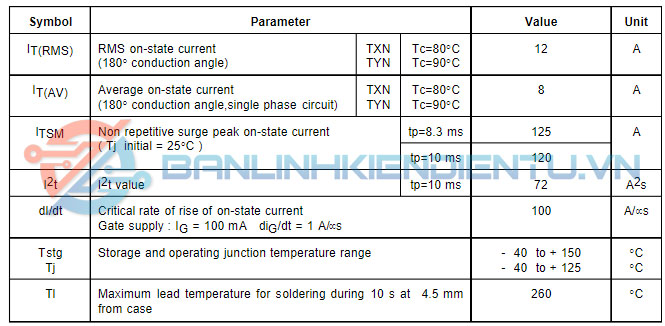

Thông số kỹ thuật của TYN812

• Loại linh kiện: Thyristor
• Dòng điện định mức (IT): 12A
• Điện áp ngược cực đại (VDRM): 800V
• Dòng kích (IGT): 10-30mA
• Dòng giữ (IH): Khoảng 200mA
• Thời gian bật (Turn-on time): 10-30μs
• Nhiệt độ hoạt động: -40°C đến +125°C
• Cách nhiệt: Cần có phương pháp tản nhiệt thích hợp để đảm bảo hoạt động ổn định.

Sơ đồ chân TYN812

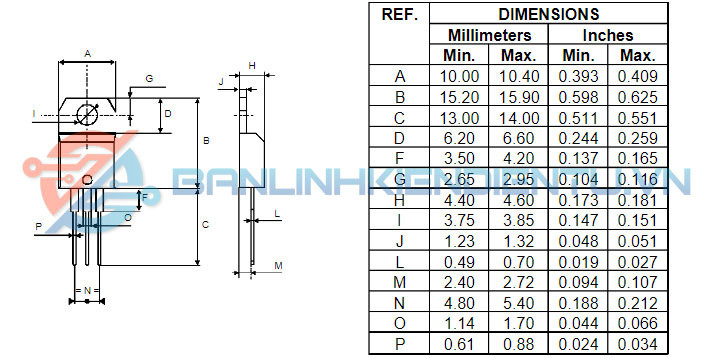

Kích thước TYN812

Xem thêm: Nhiều sản phẩm Thyristor tại đây

Datasheet TYN812
