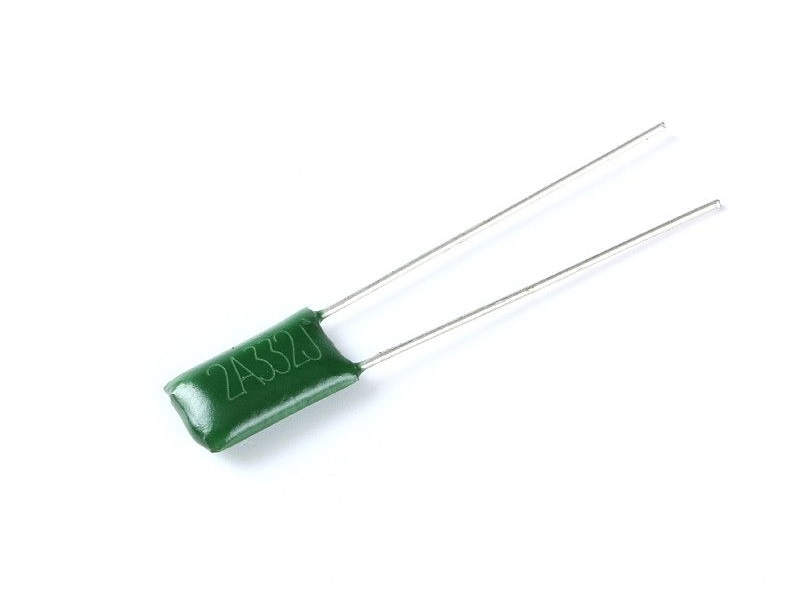

Tụ mica 2A332J 3.3nF 100V

Giới thiệu về Tụ mica 2A332J

Tụ mica 2A332J là một tụ điện có dung lượng 3.3nF và điện áp làm việc 100V, thích hợp cho các mạch lọc tín hiệu, mạch dao động và các ứng dụng trong các thiết bị điện tử tiêu dùng. Tụ này có độ ổn định cao, khả năng chịu nhiệt và tần số tốt, và độ dung sai ±5%. Nó là lựa chọn lý tưởng cho các mạch điện tử yêu cầu tín hiệu ổn định và chính xác.

Thông số kỹ thuật của Tụ Mica 2A332J

1. Dung lượng (Capacitance):
   • 3.3nF (nanofarad), tương đương với 0.0033µF. Đây là dung lượng nhỏ, thường được sử dụng trong các ứng dụng có yêu cầu lọc tín hiệu tần số cao hoặc tạo các mạch lọc trong các thiết bị điện tử.
2. Điện áp làm việc (Rated Voltage):
   • 100V. Tụ này có thể chịu được điện áp tối đa là 100V mà không bị hỏng. Điều này đảm bảo tụ hoạt động an toàn trong các mạch điện áp thấp và trung bình.
3. Loại tụ (Type):
   • Tụ mica, là loại tụ không phân cực và có độ ổn định rất cao, không bị thay đổi nhiều theo thời gian hay điều kiện môi trường. Mica là vật liệu cách điện có độ bền và khả năng chịu nhiệt cao, giúp tụ hoạt động ổn định trong các mạch điện tử.
4. Độ dung sai (Tolerance):
   • ±5%. Điều này có nghĩa là dung lượng thực tế của tụ có thể dao động trong phạm vi ±5% so với giá trị danh định, tức là từ 3.135nF đến 3.465nF.
5. Kích thước:
   • Tụ mica 2A332J có kích thước nhỏ gọn, rất phù hợp cho các mạch điện tử đòi hỏi tiết kiệm không gian. Kích thước chính xác của tụ có thể thay đổi tùy vào nhà sản xuất, nhưng thông thường chúng rất nhỏ và dễ dàng tích hợp vào các bo mạch in.
6. Nhiệt độ làm việc:
   • Tụ mica thường có khả năng chịu nhiệt rất tốt, với phạm vi nhiệt độ làm việc từ -55°C đến +125°C, giúp đảm bảo hiệu suất ổn định trong nhiều điều kiện môi trường khác nhau.

Ứng dụng của Tụ Mica 2A332J

1. Mạch lọc tín hiệu:
   • Tụ 3.3nF thường được sử dụng trong các mạch lọc để loại bỏ nhiễu hoặc tạo ra các bộ lọc thông thấp hoặc thông cao trong các mạch âm thanh, mạch RF, hoặc các mạch tín hiệu.
2. Mạch dao động:
   • Với dung lượng nhỏ và ổn định, tụ mica này thường được dùng trong các mạch dao động tần số cao như trong các bộ tạo sóng, mạch điều chế và các ứng dụng RF.
3. Mạch điện tử công suất thấp:
   • Tụ 3.3nF có thể được sử dụng trong các mạch điện tử công suất thấp và mạch điều chỉnh tín hiệu, giúp duy trì sự ổn định của tín hiệu trong các mạch điện tử tiêu dùng.
4. Ứng dụng trong các thiết bị điện tử tiêu dùng:
   • Dung lượng 3.3nF và điện áp 100V làm cho tụ này lý tưởng cho các thiết bị điện tử như radio, TV, bộ điều chỉnh tần số và các thiết bị có yêu cầu tín hiệu ổn định.
5. Mạch điện tử tương tự (Analog Circuits):
   • Tụ 3.3nF rất phổ biến trong các mạch điện tử tương tự, đặc biệt là trong các mạch điều chế tín hiệu và xử lý tín hiệu trong các thiết bị âm thanh.

Ưu điểm của Tụ mica 2A332J

• Độ ổn định cao:
  Tụ mica có khả năng duy trì ổn định điện dung trong một thời gian dài và ít bị ảnh hưởng bởi các yếu tố môi trường như nhiệt độ hay độ ẩm. Điều này giúp chúng duy trì hiệu suất và độ chính xác cao trong các mạch điện tử.
• Khả năng chịu tần số cao:
  Tụ mica có thể hoạt động ổn định trong các mạch tần số cao, rất phù hợp cho các ứng dụng trong mạch RF hoặc các mạch tần số cao.
• Chịu nhiệt độ tốt:
  Tụ mica có khả năng chịu nhiệt tốt, với khả năng hoạt động trong dải nhiệt độ từ -55°C đến +125°C. Điều này giúp tụ hoạt động bền bỉ trong nhiều môi trường nhiệt độ khác nhau.
• Tuổi thọ lâu dài:
  Tụ mica có tuổi thọ cao và ít bị suy giảm hiệu suất theo thời gian, giúp các mạch điện tử hoạt động ổn định và bền bỉ.

Xem thêm nhiều loại tụ khác tại đây

Lưu ý khi sử dụng Tụ Mica 2A332J

• Cực tính:
  Tụ mica là loại tụ không phân cực, do đó không cần phải quan tâm đến việc lắp đặt sai cực tính.
• Điện áp:
  Đảm bảo sử dụng tụ trong phạm vi điện áp tối đa 100V. Việc sử dụng tụ vượt quá điện áp này có thể làm hỏng tụ và gây rủi ro cho mạch.
• Độ dung sai:
  Với độ dung sai ±5%, dung lượng thực tế của tụ có thể thay đổi một chút. Điều này cần lưu ý trong các mạch đòi hỏi độ chính xác rất cao.
