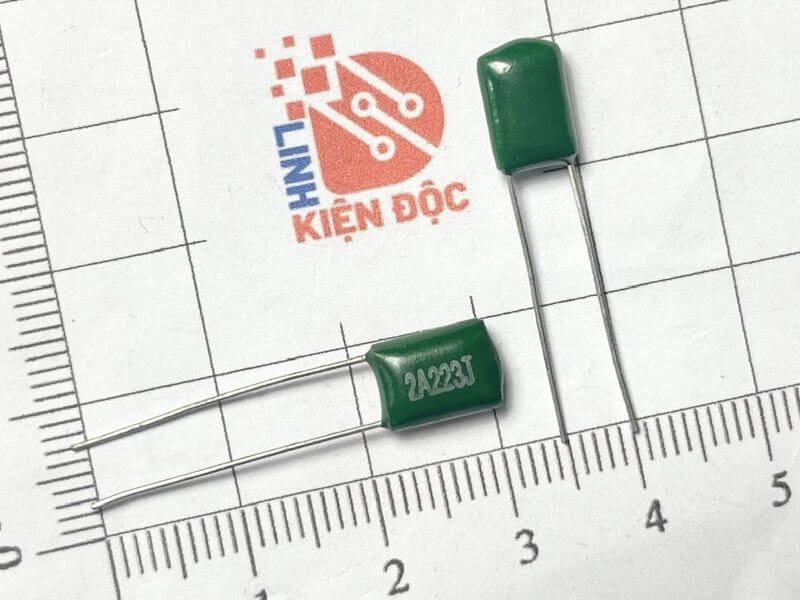

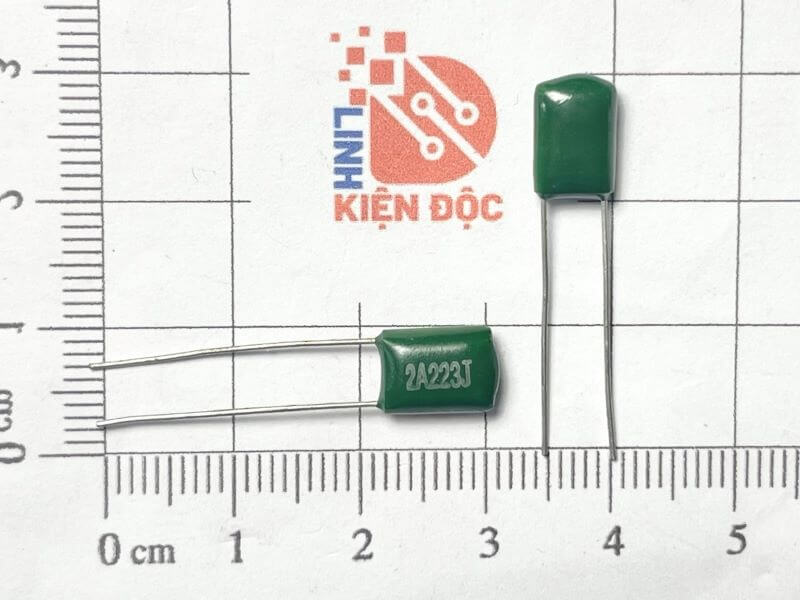

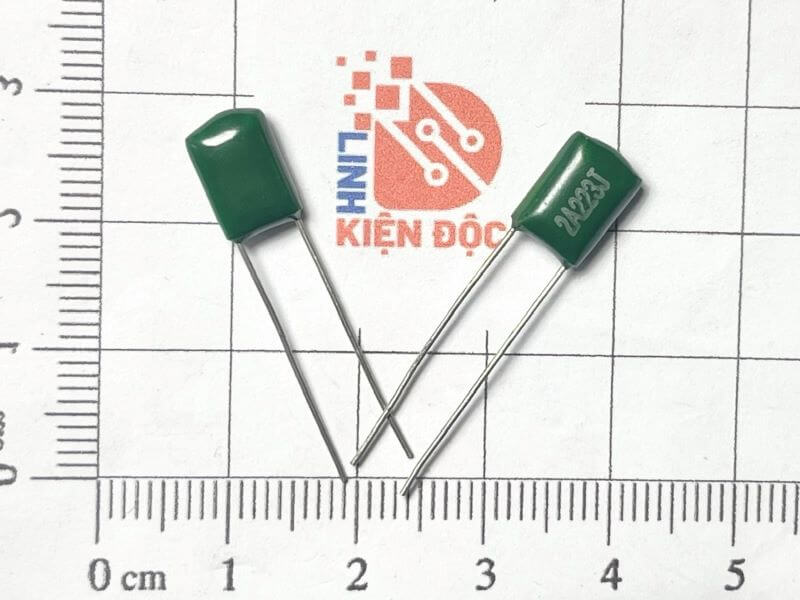

2A223J Tụ mica 22nF 100V

Giới thiệu về tụ mica 2A223J

Tụ mica 2A223J là một tụ điện có dung lượng 22nF và điện áp làm việc 100V, thích hợp cho các mạch lọc, mạch tín hiệu và mạch RF (Radio Frequency). Tụ mica này có độ ổn định cao, chịu được nhiệt độ và tần số cao, với độ dung sai ±5%. Đây là lựa chọn lý tưởng cho các mạch yêu cầu tín hiệu ổn định và chính xác, đặc biệt trong các ứng dụng công nghiệp và tiêu dùng.

Thông số kỹ thuật của Tụ Mica 2A223J

1. Dung lượng (Capacitance):
   • 22nF (nanofarad), tương đương với 0.022µF. Đây là dung lượng thích hợp cho các ứng dụng lọc tín hiệu, mạch khuếch đại và các mạch điện tử yêu cầu bộ lọc tần số trung bình.
2. Điện áp làm việc (Rated Voltage):
   • 100V. Tụ này có thể chịu được điện áp tối đa là 100V, nghĩa là tụ có thể hoạt động an toàn trong các mạch điện áp thấp mà không gặp vấn đề về quá điện áp.
3. Loại tụ (Type):
   • Tụ mica, là loại tụ điện không phân cực, có tính ổn định điện dung cao và khả năng chịu nhiệt tốt. Tụ mica thường được dùng trong các mạch có yêu cầu cao về độ chính xác và độ bền điện lý.
4. Độ dung sai (Tolerance):
   • ±5%. Điều này có nghĩa là dung lượng thực tế của tụ có thể dao động trong phạm vi ±5% so với giá trị danh định (22nF). Dung lượng thực tế sẽ nằm trong khoảng từ 20.9nF đến 23.1nF.
5. Kích thước:
   • Tụ mica 2A223J có kích thước nhỏ gọn, giúp dễ dàng lắp đặt trong các mạch điện tử với không gian hạn chế. Tuy nhiên, kích thước cụ thể có thể thay đổi tùy thuộc vào nhà sản xuất.
6. Nhiệt độ làm việc:
   • Tụ mica có khả năng chịu nhiệt khá tốt, với phạm vi nhiệt độ làm việc từ -55°C đến +125°C, giúp đảm bảo hiệu suất ổn định trong nhiều điều kiện môi trường khác nhau.

Ứng dụng của Tụ Mica 2A223J

1. Mạch lọc và mạch tín hiệu:
   • Tụ mica 22nF được sử dụng trong các mạch lọc, giúp loại bỏ nhiễu và duy trì sự ổn định của tín hiệu, đặc biệt là trong các mạch điện tử với tín hiệu tần số trung bình.
2. Mạch dao động và tần số cao (RF):
   • Tụ mica này có thể được sử dụng trong các ứng dụng RF (Radio Frequency), giúp duy trì tính ổn định của mạch dao động và các mạch liên quan đến tần số cao.
3. Mạch điện tử công suất thấp:
   • Với dung lượng 22nF, tụ này thường được sử dụng trong các mạch điện tử công suất thấp và mạch lọc tần số, giúp đảm bảo hoạt động ổn định trong các thiết bị điện tử tiêu dùng.
4. Mạch tương tự (Analog Circuits):
   • Tụ này có thể được sử dụng trong các mạch tương tự, mạch lọc và bộ lọc tần số, nơi cần sự ổn định cao trong quá trình hoạt động.
5. Các ứng dụng trong thiết bị điện tử:
   • Tụ mica 22nF 100V có thể được sử dụng trong nhiều thiết bị điện tử tiêu dùng như TV, radio, máy tính và các thiết bị yêu cầu sự ổn định lâu dài.

Ưu điểm của Tụ Mica

• Độ ổn định cao:
  Tụ mica có độ ổn định điện dung rất cao và ít bị thay đổi khi thay đổi nhiệt độ và tần số. Điều này giúp tụ hoạt động hiệu quả và chính xác trong các ứng dụng yêu cầu sự ổn định lâu dài.
• Khả năng chịu tần số cao:
  Tụ mica có khả năng hoạt động ổn định ở các tần số cao, vì vậy chúng được sử dụng phổ biến trong các mạch RF và các mạch điện tử tốc độ cao.
• Chịu nhiệt độ tốt:
  Tụ mica có khả năng hoạt động ổn định ở nhiệt độ cao và kháng lại biến động nhiệt độ tốt, giúp đảm bảo hiệu suất lâu dài.
• Tuổi thọ lâu dài:
  Tụ mica có tuổi thọ cao và ít bị suy giảm hiệu suất theo thời gian, giúp tăng độ tin cậy cho các thiết bị điện tử.

Xem thêm nhiều loại tụ khác tại đây

Lưu ý khi sử dụng Tụ Mica 2A223J

• Cực tính:
  Tụ mica là tụ không phân cực, nghĩa là bạn không cần phải lo lắng về việc lắp đặt sai cực tính khi sử dụng.
• Điện áp:
  Đảm bảo sử dụng tụ trong phạm vi điện áp làm việc tối đa là 100V. Việc sử dụng tụ vượt quá điện áp tối đa có thể gây hỏng tụ và làm giảm hiệu suất của mạch.
• Độ dung sai:
  Với độ dung sai ±5%, dung lượng thực tế có thể dao động một chút. Điều này cần lưu ý trong các mạch yêu cầu độ chính xác cao.
