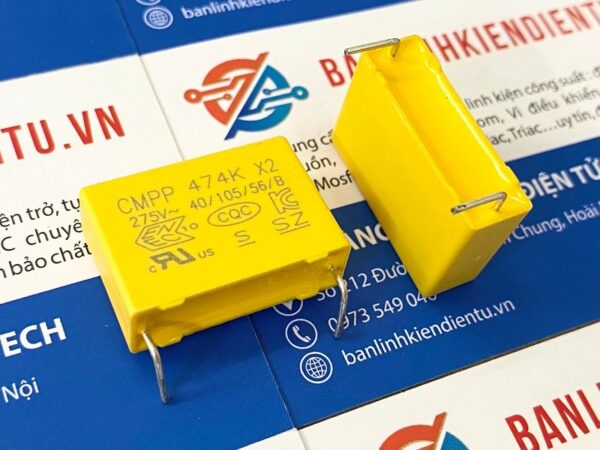

Tụ lọc nguồn CMPP 470nF 275VAC 0.47uF 474K chân 22mm

banlinhkiendientu.vn là đơn vị chuyên cung cấp tụ lọc nguồn CMPP 470nF 275VAC với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Tụ điện CMPP là loại tụ phim (film capacitor) cao cấp, được thiết kế đặc biệt cho các ứng dụng lọc nguồn và bảo vệ thiết bị điện tử. Với thông số kỹ thuật như 470nF (0.47µF), điện áp chịu đựng 275VAC, và chân 22mm, đây là một linh kiện quan trọng trong các mạch điện xoay chiều (AC).

Đặc điểm nổi bật

1. Điện dung:
   • Giá trị điện dung: 470nF (nanofarad), tương đương 0.47µF (microfarad).
   • Mã số: 474K (trong đó 47 là giá trị điện dung, 4 là số mũ của hệ số nhân, K là dung sai ±10%).
2. Điện áp danh định:
   • Điện áp hoạt động tối đa: 275VAC (xoay chiều).
   • Được thiết kế để sử dụng trong các mạch điện kết nối trực tiếp với nguồn AC.
3. Loại tụ:
   • CMPP: Là tụ phim polypropylene (PP), thường được sử dụng trong các ứng dụng chống nhiễu và lọc nguồn.
   • Tụ X2: Đạt tiêu chuẩn an toàn IEC 60384-14 cho các ứng dụng lọc nhiễu EMI/RFI trong nguồn điện AC.
4. Khoảng cách chân:
   • Pitch chân: 22mm (khoảng cách giữa hai chân tụ), phù hợp với các mạch in PCB tiêu chuẩn.
5. Kích thước và chất liệu:
   • Vỏ bọc: Làm từ nhựa epoxy chống cháy, tăng độ bền và khả năng cách điện.
   • Kích thước nhỏ gọn, phù hợp với nhiều thiết kế mạch.
6. Khả năng chịu nhiệt:
   • Dải nhiệt độ hoạt động: -40°C đến +105°C, thích hợp với môi trường khắc nghiệt.
7. Khả năng chống xung (surge):
   • Có thể chịu được xung điện áp lớn, thường là 2.5kV đến 4kV.

Ứng dụng của tụ CMPP 470nF 275VAC

1. Lọc nhiễu EMI/RFI:
   • Được sử dụng để loại bỏ nhiễu điện từ trong các thiết bị điện tử, đảm bảo hoạt động ổn định.
2. Mạch nguồn AC/DC:
   • Làm tụ lọc trong bộ nguồn AC/DC để làm phẳng dòng điện, giảm gợn sóng và nhiễu.
3. Thiết bị gia dụng:
   • Ứng dụng trong các thiết bị như máy giặt, lò vi sóng, tủ lạnh để cải thiện hiệu suất và giảm tiếng ồn điện tử.
4. Bảo vệ mạch:
   • Được lắp đặt trong các mạch bảo vệ để hấp thụ xung điện áp hoặc bảo vệ linh kiện nhạy cảm khỏi các đỉnh điện áp.
5. Mạch chuyển đổi công suất:
   • Sử dụng trong các mạch biến tần, bộ nguồn xung (SMPS), hoặc mạch triac.

Ưu điểm của tụ CMPP 470nF

1. Hiệu suất ổn định:
   • Độ chính xác và độ ổn định cao, ít bị ảnh hưởng bởi nhiệt độ và độ ẩm.
2. Khả năng chịu tải cao:
   • Thiết kế để hoạt động ổn định trong môi trường có xung điện áp cao.
3. Tuổi thọ dài:
   • Vật liệu polypropylene giúp tăng độ bền, giảm rủi ro hỏng hóc trong điều kiện làm việc lâu dài.
4. Đạt chuẩn an toàn:
   • Tiêu chuẩn X2 Class đảm bảo an toàn trong các ứng dụng kết nối trực tiếp với nguồn điện.

Xem thêm những tụ điện khác tại đây

Lưu ý khi sử dụng

1. Chọn đúng thông số:
   • Đảm bảo giá trị điện áp và điện dung phù hợp với thiết kế mạch.
2. Lắp đặt đúng cách:
   • Đặt tụ vào vị trí phù hợp trên PCB, với khoảng cách chân 22mm.
3. Kiểm tra môi trường hoạt động:
   • Tránh sử dụng trong môi trường quá ẩm ướt hoặc nhiệt độ vượt quá ngưỡng thiết kế.
4. Bảo vệ quá áp:
   • Trong các ứng dụng công suất lớn, cần thêm mạch bảo vệ để tránh tụ bị hỏng do quá áp.
