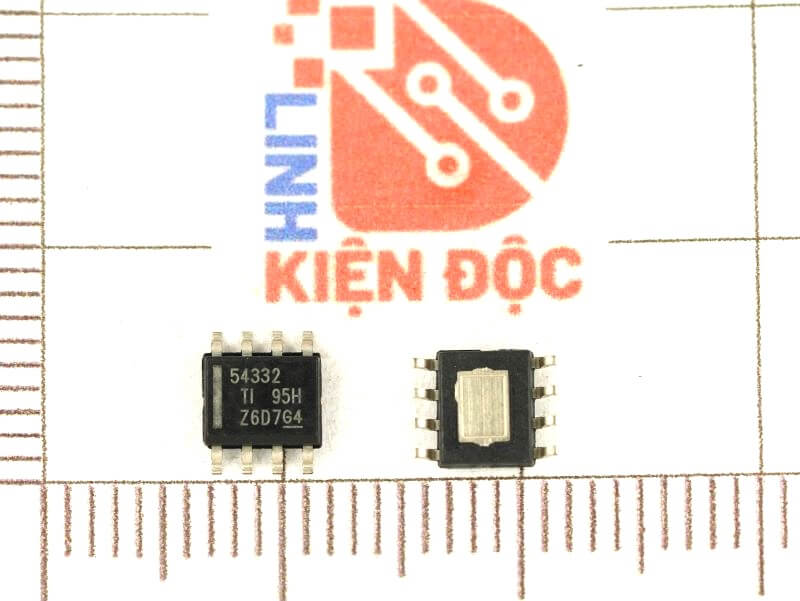

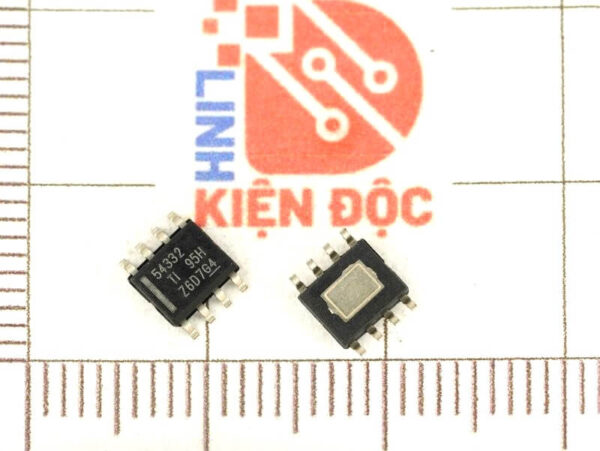

TPS54332 TPS54332DDAR TPS54332DDA 54332 SOP8 chính hãng

Giới thiệu về TPS54332

TPS54332 là một IC chuyển đổi buck hiệu quả, cung cấp dòng điện cao và điện áp đầu ra ổn định cho nhiều ứng dụng điện tử, từ vi điều khiển đến các thiết bị công nghiệp. Với khả năng điều chỉnh điện áp linh hoạt và các tính năng bảo vệ tích hợp, nó là một giải pháp tuyệt vời cho các ứng dụng yêu cầu hiệu suất cao và tiết kiệm năng lượng.

Đặc điểm TPS54332

• Loại chuyển đổi:
  • TPS54332 là một buck converter (chuyển đổi giảm điện áp). Nó chuyển đổi điện áp từ nguồn cấp vào (input voltage) cao thành điện áp đầu ra (output voltage) thấp hơn với hiệu suất cao.
• Điện áp đầu vào (Input Voltage):
  • Điện áp đầu vào của IC này có thể dao động từ 4.5V đến 60V, giúp nó có thể hoạt động với các nguồn cấp có điện áp đầu vào khá rộng.
• Điện áp đầu ra (Output Voltage):
  • Điện áp đầu ra có thể điều chỉnh được và có thể điều chỉnh từ 0.8V đến 15V. Điều này giúp cung cấp điện áp phù hợp với các yêu cầu cụ thể của thiết bị cần cung cấp điện.
• Dòng ra (Output Current):
  • TPS54332 có thể cung cấp dòng điện ra lên đến 3A liên tục. Điều này làm cho nó phù hợp với các ứng dụng có yêu cầu cung cấp dòng điện cao.
• Hiệu suất:
  • Hiệu suất của IC có thể đạt đến 95% trong điều kiện hoạt động tối ưu, giúp giảm nhiệt lượng tỏa ra và tiết kiệm năng lượng.
• Tần số chuyển mạch:
  • TPS54332 hoạt động ở tần số chuyển mạch 340 kHz (có thể thay đổi bằng cách thay đổi các linh kiện bên ngoài), điều này cho phép sử dụng các cuộn cảm và tụ điện có giá trị nhỏ hơn, tiết kiệm không gian và chi phí.
• Chế độ hoạt động:
  • Chế độ PWM (Pulse Width Modulation): Bộ điều chỉnh sử dụng chế độ PWM để điều chỉnh mức độ điện áp đầu ra, giúp giảm thiểu điện áp dao động và đảm bảo điện áp ổn định.
  • Chế độ Burst Mode: Chế độ này giúp tiết kiệm năng lượng ở tải nhẹ, giúp tối ưu hiệu suất trong nhiều tình huống.
• Tính năng bảo vệ:
  • TPS54332 tích hợp các tính năng bảo vệ bao gồm:
    • Bảo vệ quá dòng (Overcurrent protection)
    • Bảo vệ quá nhiệt (Thermal shutdown)
    • Bảo vệ dưới điện áp (Undervoltage lockout)
• Giao diện điều khiển:
  • IC có thể điều chỉnh điện áp đầu ra thông qua một điện áp tham chiếu bên ngoài và có thể thay đổi tần số chuyển mạch bằng cách sử dụng các linh kiện ngoại vi.

Thông số kỹ thuật TPS54332

Ứng dụng TPS54332

• Cung cấp điện cho vi điều khiển và bộ vi xử lý:
  • Được sử dụng rộng rãi trong các ứng dụng vi điều khiển và các bộ vi xử lý, nơi cần nguồn điện ổn định và hiệu suất cao.
• Cung cấp nguồn cho thiết bị di động và cảm biến:
  • Dùng trong các thiết bị di động, cảm biến, và các thiết bị điện tử nhỏ khác yêu cầu điện áp thấp và dòng điện ổn định.
• Mạch nguồn trong các ứng dụng công nghiệp:
  • Các thiết bị công nghiệp cần nguồn điện ổn định với yêu cầu cung cấp dòng điện cao (lên đến 3A).
• Ứng dụng trong các mạch điện tử tiêu thụ năng lượng thấp:
  • Thích hợp cho các mạch điện tử yêu cầu hiệu suất cao và tiết kiệm năng lượng, chẳng hạn như các bộ nguồn cho các mạch điều khiển tự động.
• Ứng dụng trong các thiết bị y tế, máy tính và hệ thống viễn thông:
  • Cung cấp điện cho các thiết bị điện tử trong các lĩnh vực này để đảm bảo hoạt động ổn định và hiệu suất cao.

Sơ đồ chân TPS54332

Kích thước TPS54332

Xem thêm những sản phẩm IC khác tại đây

Datasheet TPS54332
