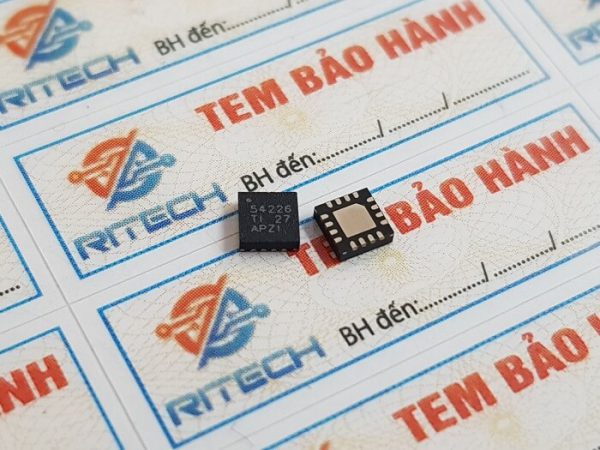

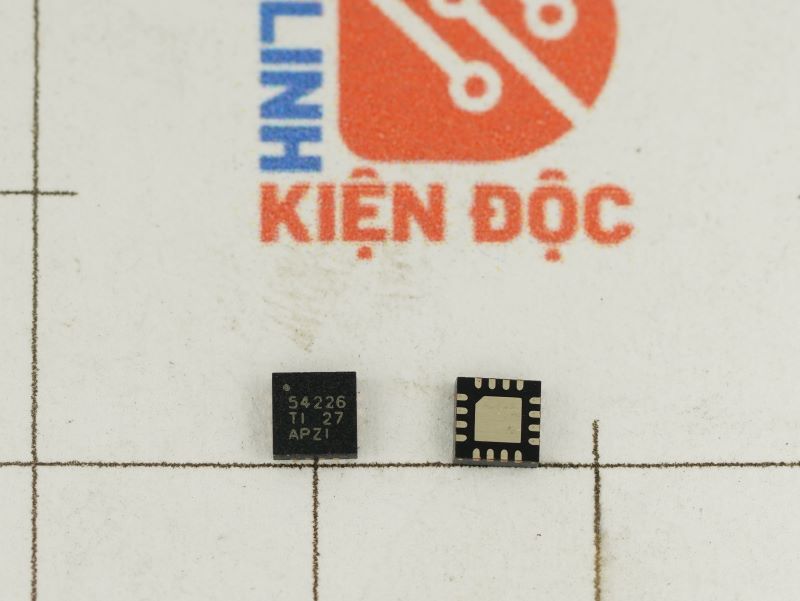

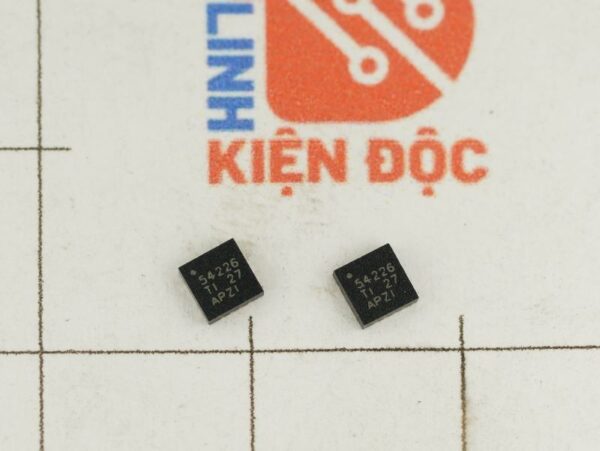

54226, TPS54226 IC nguồn 2A đầu vào từ 4.5V to 18V

Giới thiệu về TPS54226

TPS54226 là một bộ điều chỉnh điện áp (voltage regulator) từ Texas Instruments, được thiết kế để chuyển đổi điện áp đầu vào DC thành điện áp đầu ra DC với hiệu suất cao. Đây là một bộ điều chỉnh nguồn chuyển đổi buck (buck converter), có khả năng cung cấp dòng điện lớn cho các ứng dụng yêu cầu hiệu suất và độ ổn định cao. Với nhiều ứng dụng trong các lĩnh vực khác nhau, từ thiết bị tiêu dùng đến hệ thống công nghiệp, TPS54226 là một giải pháp lý tưởng cho việc cung cấp nguồn điện ổn định và tin cậy.

Đặc điểm TPS54226

• Điện áp đầu vào (Vin):
  • TPS54226 hỗ trợ dải điện áp đầu vào từ 4,5V đến 18V, cho phép nó hoạt động với nhiều nguồn cung cấp khác nhau, từ pin đến nguồn DC.
• Điện áp đầu ra (Vout):
  • Điện áp đầu ra có thể được điều chỉnh từ 0,8V đến 5V, cho phép linh hoạt trong việc cung cấp năng lượng cho các thiết bị và ứng dụng khác nhau.
• Dòng ra tối đa:
  • TPS54226 có khả năng cung cấp dòng điện lên đến 2A, đáp ứng tốt cho nhiều loại tải.
• Hiệu suất:
  • Bộ điều chỉnh này có hiệu suất lên tới 95%, giúp giảm tổn thất năng lượng và tỏa nhiệt trong quá trình hoạt động.
• Tần số hoạt động:
  • Tần số hoạt động của TPS54226 có thể được điều chỉnh trong khoảng từ 200 kHz đến 1,2 MHz, cho phép tối ưu hóa kích thước và hiệu suất của mạch.
• Chế độ hoạt động:
  • TPS54226 hỗ trợ chế độ PWM (Pulse Width Modulation) để tối ưu hóa hiệu suất và giảm tiếng ồn trong quá trình chuyển đổi.
• Bảo vệ:
  • Tích hợp các chức năng bảo vệ như bảo vệ quá dòng (current limit), bảo vệ quá nhiệt (thermal shutdown), và bảo vệ điện áp thấp (undervoltage lockout), giúp đảm bảo an toàn cho hệ thống.
• Giao diện:
  • Có khả năng điều chỉnh điện áp đầu ra qua một điện trở bên ngoài, cho phép tùy chỉnh điện áp đầu ra cho phù hợp với yêu cầu của ứng dụng.

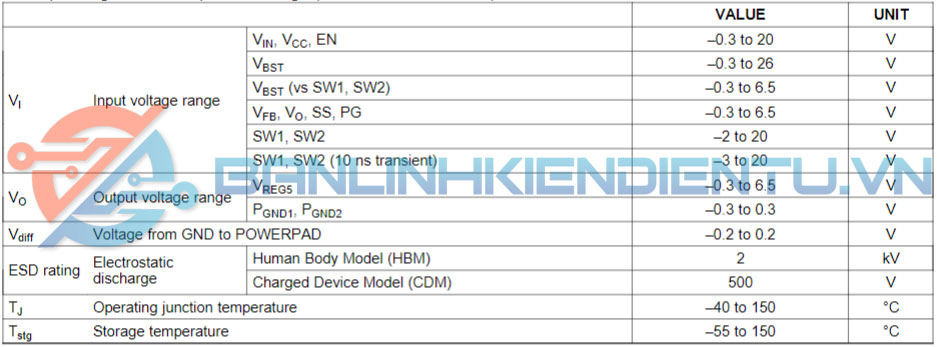

Thông số kỹ thuật TPS54226

Ứng dụng TPS54226

• Nguồn cung cấp cho thiết bị nhúng: Sử dụng trong các ứng dụng điện tử tiêu dùng, thiết bị nhúng, máy tính và thiết bị tự động hóa.
• Thiết bị truyền thông: Được sử dụng trong các thiết bị viễn thông, giúp cung cấp điện áp ổn định cho các mạch truyền dẫn và xử lý tín hiệu.
• Hệ thống công nghiệp: Ứng dụng trong các bộ điều khiển, cảm biến và thiết bị đo lường.
• Thiết bị y tế: Được sử dụng trong các thiết bị y tế cần nguồn cung cấp điện ổn định và tin cậy.

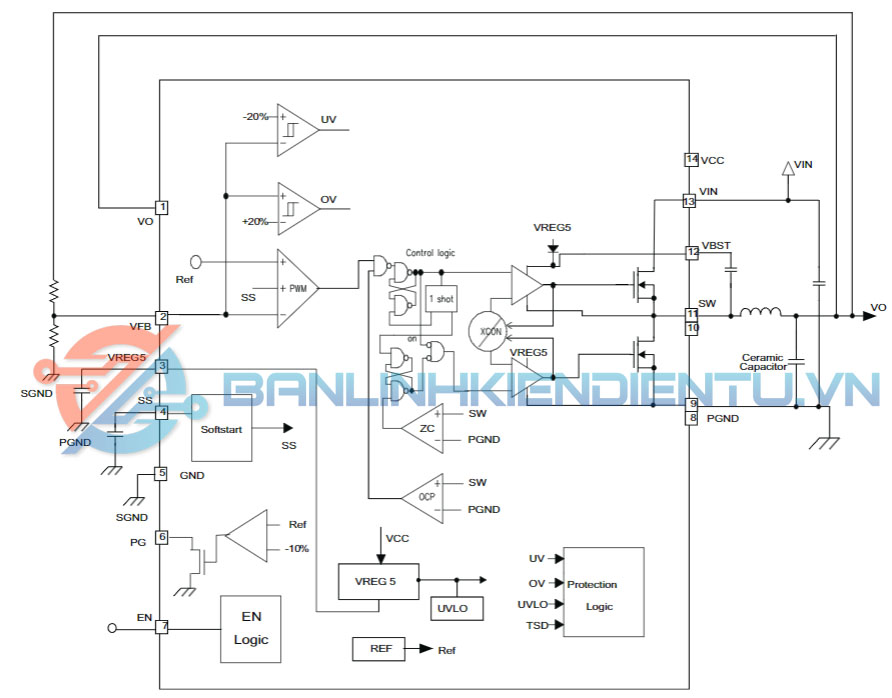

Sơ đồ khối TPS54226

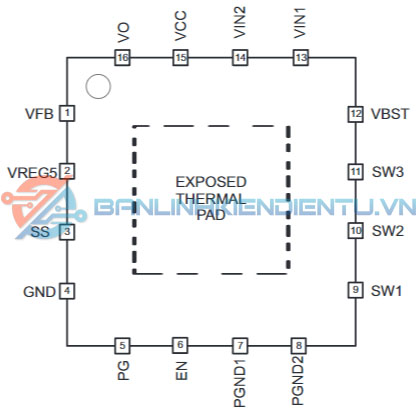

Sơ đồ chân TPS54226

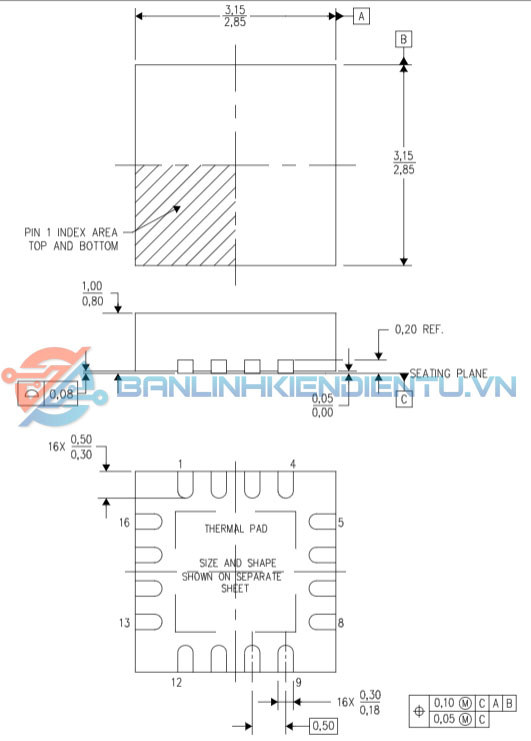

Kích thước TPS54226

Xem thêm nhiều sản phẩm IC nguồn khác tại đây

Datasheet TPS54226
