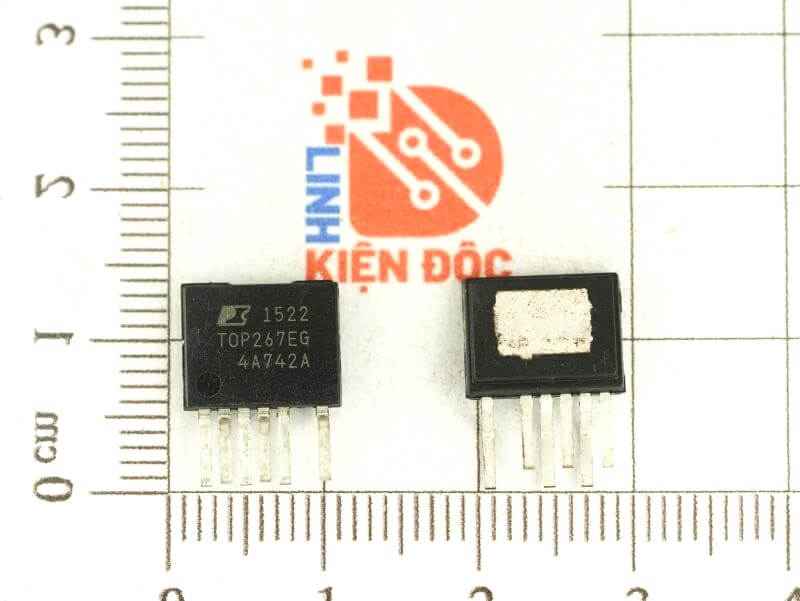

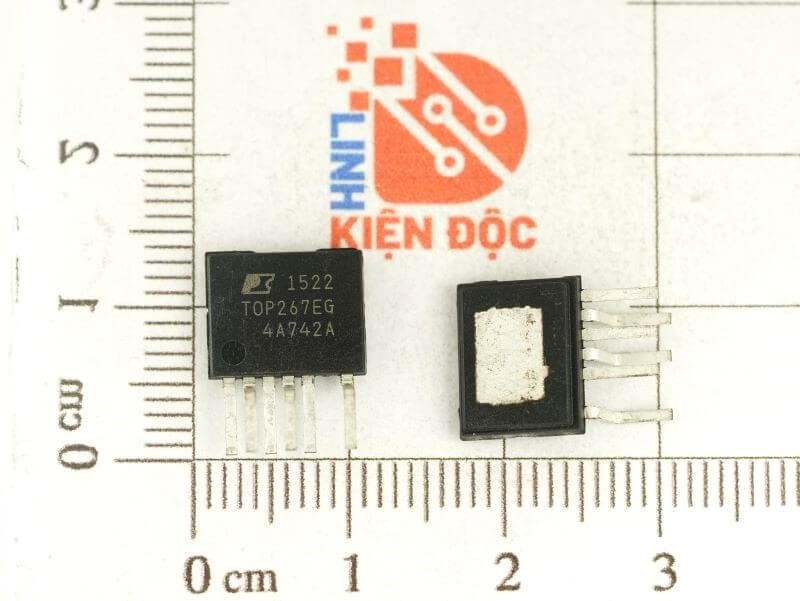

TOP267EG TOP267 IC Nguồn 177W

Giới thiệu TOP267EG

• TOP267EG là IC nguồn thuộc họ TOPSwitch-JX được sản xuất bởi hãng Power Integrations – một trong những hãng sản xuất linh kiện lớn hàng đầu thế giới. TOP267EG được sản xuất nhằm đáp ứng các yêu cầu hiệu quả về mặt chi phí với MOSFET công suất 725 V, nguồn dòng chuyển đổi điện áp cao, điều khiểnPWM đa chế độ, bộ tạo dao động, mạch tắt nhiệt, bảo vệ lỗi và mạch điều khiển khác trên một thiết bị nguyên khối.
• Với nhiều tính năng, ưu điểm như trên nên nó là một sự lựa chọn tuyệt vời trong các mạch tử dân dụng, điện tử công nghiệp ngày nay.

Sơ đồ chân TOP267EG

Chân DRAIN (D): Chân DRAIN MOSFET điện áp cao. Dòng điện khởi động bên trong được rút ra từ chân này thông qua nguồn điện áp cao được chuyển mạch. Điểm cảm nhận giới hạn dòng điện bên trong đối với dòng xả.
Chân CONTROL (C): Chân đầu vào dòng phản hồi và bộ khuếch đại lỗi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt bên trong để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho tụ điện bỏ qua nguồn cung cấp và tự động khởi động lại/bù.
Chân EXTERNAL CURRENT LIMIT (X): Chân đầu vào để BẬT/TẮT điều chỉnh giới hạn dòng điện bên ngoài từ xa và đặt lại thiết bị. Kết nối tới chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này.
Chân VOLTAGE MONITOR (V): Đầu vào cho OV, UV, chuyển tiếp đường dây với khả năng giảm DCMAX, bảo vệ quá áp đầu ra (OVP), BẬT/TẮT từ xa. Kết nối tới chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này.
Chân FREQUENCY (F): Chân đầu vào để chọn tần số chuyển mạch 132 kHz nếu được kết nối với chân SOURCE và 66 kHz nếu được kết nối với chân ĐIỀU KHIỂN.
Chân SOURCE (S): Kết nối nguồn MOSFET đầu ra để hoàn trả nguồn điện áp cao. Mạch điều khiển phía sơ cấp điểm chung và điểm tham chiếu.
Chân NO CONNECTION (NC): Không được kết nối bên trong, chân tiềm năng nổi

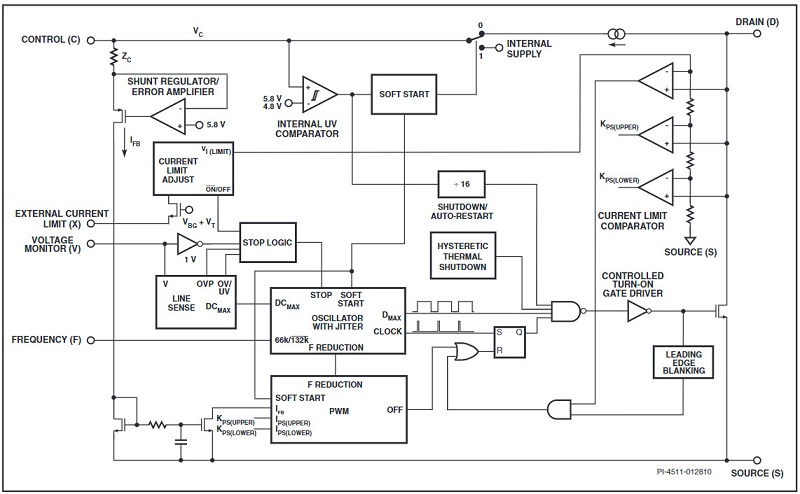

Sơ đồ khối chức năng TOP267EG

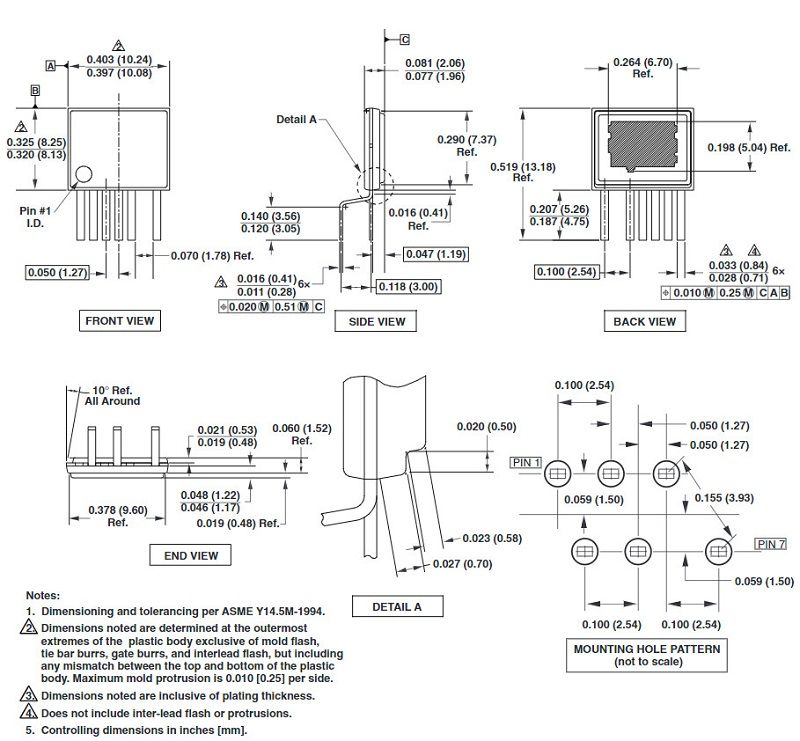

Kích thước TOP267EG

Xem thêm: Nhiều sản phẩm IC nguồn khác Tại đây

Datasheet TOP267EG
