TOP266EG TOP266EN IC Chức Năng eSIP-7c

Giới thiệu IC TOP266EG

• TOP266EN là IC nguồn thuộc họ TOPSwitch-JX Family được sản xuất bởi hãng Power Integrations – một trong những hãng sản xuất linh kiện lớn hàng đầu thế giới. TOP266EG được sản xuất nhằm đáp ứng các yêu cầu hiệu quả về mặt chi phí với MOSFET công suất 725 V, nguồn dòng chuyển đổi điện áp cao, điều khiển PWM đa chế độ, bộ tạo dao động, mạch tắt nhiệt, bảo vệ lỗi và mạch điều khiển khác trên một thiết bị nguyên khối.
• Với nhiều tính năng, ưu điểm như trên nên nó là một sự lựa chọn tuyệt vời trong các mạch tử dân dụng, điện tử công nghiệp ngày nay.

Đặc tính kỹ thuật của TOP266EG

• Tính linh hoạt trong thiết kế cao với chi phí hệ thống thấp
• Điều khiển PLC đa chế độ tối đa hóa hiệu suất ở mọi mức tải
• Hoạt động ở tần số 132 kHz giúp giảm kích thước máy biến áp và nguồn điện
• Tùy chọn 66 kHz cho yêu cầu hiệu suất cao nhất
• Giới hạn dòng điện có thể lập trình chính xác
• Biến động tần số giúp giảm chi phí bộ lọc EMI.
• Khởi động mềm tích hợp đầy đủ để giảm thiểu áp lực khởi động.
• MOSFET định mức 725 V. Đơn giản hóa việc đáp ứng các yêu cầu giảm công suất thiết kế

Sơ đồ chân IC TOP266EG

Chức năng từng chân của TOP266EG sẽ được mô tả dưới đây:

• Chân DRAIN (D): Chân DRAIN MOSFET điện áp cao. Dòng điện khởi động bên trong được rút ra từ chân này thông qua nguồn điện áp cao được chuyển mạch. Điểm cảm nhận giới hạn dòng điện bên trong cho dòng xả
• Chân CONTROL (C): Chân đầu vào dòng phản hồi và bộ khuếch đại lỗi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt bên trong để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho nguồn cung cấp bypass và tụ điện tự động khởi động lại/bù
• Chân EXTERNAL CURRENT LIMIT (X): Chân đầu vào để BẬT/TẮT điều chỉnh giới hạn dòng điện bên ngoài từ xa và đặt lại thiết bị. Kết nối tới chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này
• Chân VOLTAGE MONITOR (V): Đầu vào cho OV, UV, chuyển tiếp đường dây với khả năng giảm DCMAX, bảo vệ quá áp đầu ra (OVP), BẬT/TẮT từ xa. Kết nối tới chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này.
• Chân FREQUENCY (F): Chân đầu vào để chọn tần số chuyển mạch 132 kHz nếu được kết nối với chân SOURCE và 66 kHz nếu được kết nối với chân ĐIỀU KHIỂN.
• Chân SOURCE (S): Kết nối nguồn MOSFET đầu ra để hoàn trả nguồn điện áp cao. Điểm chung và điểm tham chiếu của mạch điều khiển phía sơ cấp.
• Chân NO CONNECTION (NC): Không được kết nối bên trong, chân điện thế nổi.

Sơ đồ khối chức năng IC TOP266EG

• TOP266EG cấp nguồn chế độ chuyển mạch tích hợp giúp chuyển đổi dòng điện ở đầu vào điều khiển thành chu kỳ làm việc ở đầu ra drain mở của MOSFET nguồn điện áp cao. Trong quá trình hoạt động bình thường, chu kỳ làm việc của MOSFET nguồn giảm tuyến tính khi tăng dòng điện ở chân ĐIỀU KHIỂN
• Ngoài ba tính năng TOPSwitch đầu cuối, chẳng hạn như khởi động điện áp cao, giới hạn dòng điện theo chu kỳ, mạch bù vòng lặp, tự động khởi động lại và tắt nhiệt, TOP265EG còn tích hợp nhiều chức năng bổ sung giúp giảm chi phí hệ thống, tăng hiệu suất cung cấp điện và tính linh hoạt trong thiết kế. Công nghệ CMOS điện áp cao được cấp bằng sáng chế cho phép cả MOSFET điện áp cao và tất cả các mạch điều khiển điện áp thấp được tích hợp một cách hiệu quả về mặt chi phí vào một chip nguyên khối duy nhất.

Kích thước IC TOP266EG

Xem Thêm: Nhiều sản phẩm IC nguồn khác tại đây.

Datasheet TOP266EG

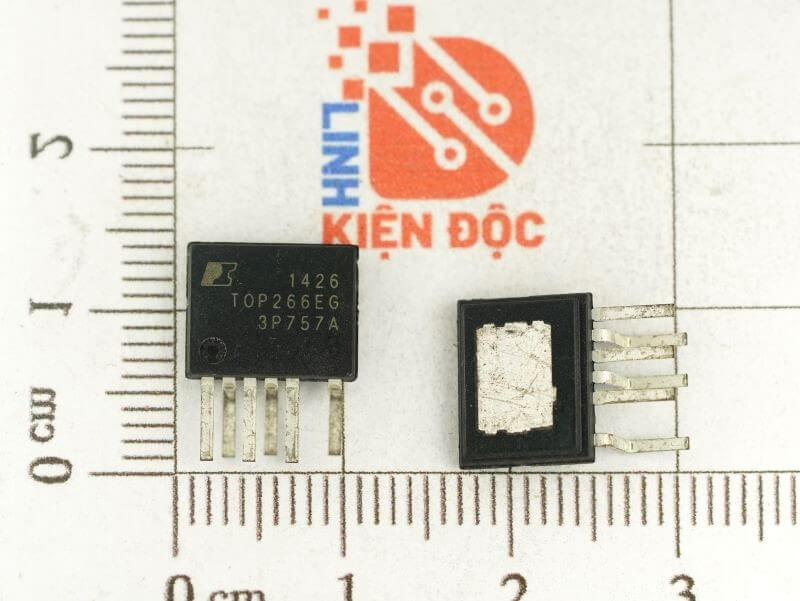

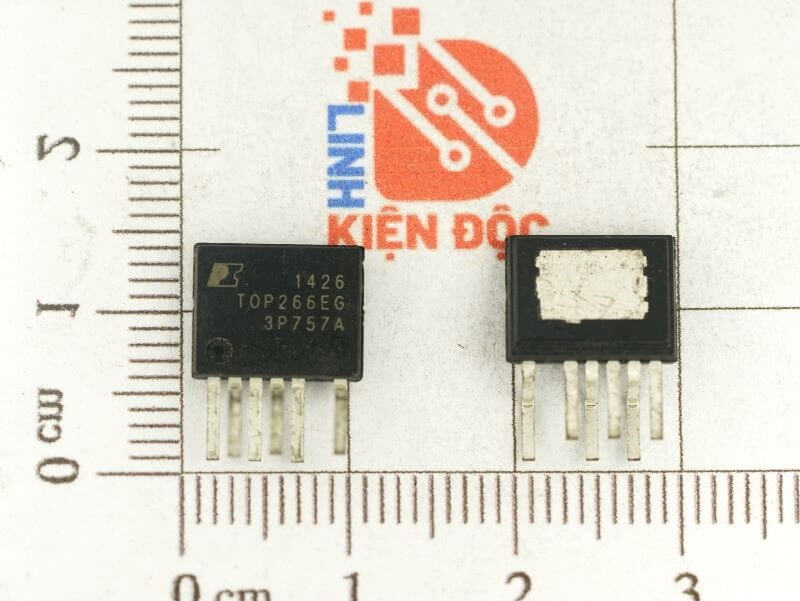

Hình ảnh thực tế TOP266EG
