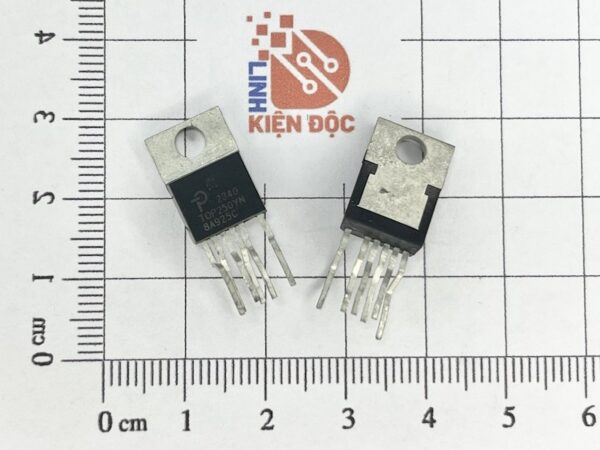

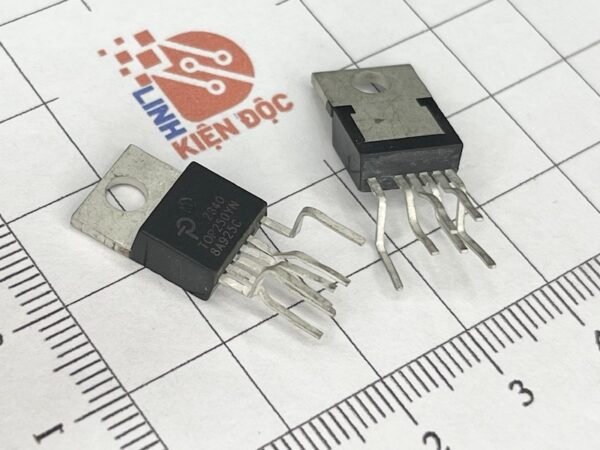

IC Nguồn TOP250YN, TOP250Y Công Suất 135W TO-220

TOP250YN (hay còn gọi là TOP250Y) là một IC nguồn công suất thuộc dòng TOPSwitch của Power Integrations, được thiết kế cho các ứng dụng chuyển mạch hiệu suất cao. IC này có khả năng cung cấp công suất lên đến 135W, thích hợp cho các ứng dụng nguồn điện và điều khiển trong các thiết bị điện tử.

Thông số kỹ thuật chính

• Loại IC: IC nguồn công suất tích hợp (Integrated Power Switch).
• Mã sản phẩm: TOP250YN (có thể gọi chung là TOP250Y).
• Đóng gói: TO-220.
• Công suất tối đa: 135W (trong các điều kiện tối ưu).
• Điện áp đầu vào: Từ 85V đến 265V AC.
• Điện áp ngõ ra: Có thể điều chỉnh tùy theo thiết kế mạch, thường từ 5V đến 15V.
• Tần số chuyển mạch: Khoảng 132kHz.
• Dòng tải tối đa: Khoảng 2A.
• Hiệu suất: Cao, có thể đạt từ 80% đến 90% trong nhiều ứng dụng.
• Bảo vệ: Tích hợp các tính năng bảo vệ như quá tải, quá nhiệt, và ngắn mạch.

Chức năng chính

TOP250YN được sử dụng trong nhiều ứng dụng khác nhau, bao gồm:

• Nguồn cho thiết bị điện tử: Cung cấp nguồn điện cho các thiết bị tiêu dùng, máy tính, và các thiết bị gia dụng.
• Chuyển đổi điện áp: Sử dụng trong các bộ nguồn chuyển đổi điện áp AC sang DC.
• Hệ thống điều khiển: Trong các mạch điều khiển tự động và các ứng dụng công nghiệp.

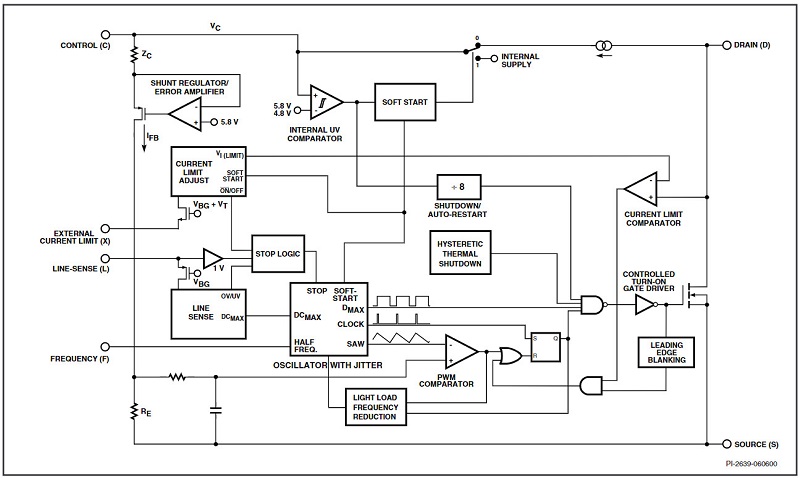

Cấu tạo và sơ đồ chân TOP250YN (TO-220)

• Chân DRAIN (D): Đầu ra xả MOSFET nguồn điện áp cao. Dòng điện khởi động bên trong được rút ra từ chân này thông qua nguồn điện áp cao được chuyển mạch. Điểm cảm nhận giới hạn dòng điện bên trong đối với dòng xả.
• Chân CONTROL (C): Chân đầu vào dòng phản hồi và bộ khuếch đại lỗi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt bên trong để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho tụ điện bỏ qua nguồn cung cấp và tự động khởi động lại/bù.
• Chân LINE-SENSE (L): (chỉ gói Y, R hoặc F) Chân đầu vào cho OV, UV, chuyển tiếp dòng với khả năng giảm DCMAX, BẬT/TẮT từ xa và đồng bộ hóa. Kết nối tới chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này.
• Chân EXTERNAL CURRENT LIMIT (X): (chỉ gói Y, R hoặc F) Chân đầu vào để điều chỉnh giới hạn dòng điện bên ngoài, BẬT/TẮT từ xa và đồng bộ hóa. Kết nối tới chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này
• Chân MULTI-FUNCTION (M) Pin: (P or G package only): Chân này kết hợp các chức năng của chân LINE-SENSE (L) và chân GIỚI HẠN HIỆN TẠI NGOÀI (X) của gói Y thành một chân. Chân đầu vào cho OV, UV, chuyển tiếp dòng với khả năng giảm DCMAX, điều chỉnh giới hạn dòng điện bên ngoài, BẬT/TẮT từ xa và đồng bộ hóa. Kết nối với chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này và làm cho TOPSwitch-GX hoạt động ở chế độ ba đầu cuối đơn giản (như TOPSwitch-II).
• Chân FREQUENCY (F): (chỉ gói Y, R hoặc F) Chân đầu vào để chọn tần số chuyển mạch: 132 kHz nếu được kết nối với chân SOURCE và 66 kHz nếu được kết nối với chân ĐIỀU KHIỂN. Tần số chuyển mạch được đặt bên trong để hoạt động cố định ở tần số 132 kHz trong gói P và G.
• Chân SOURCE (S): Kết nối nguồn MOSFET đầu ra để hoàn trả nguồn điện áp cao. Mạch điều khiển phía sơ cấp điểm chung và điểm tham chiếu

Đặc điểm nổi bật

• Thiết kế tích hợp: Tích hợp nhiều linh kiện trong một chip, giúp giảm số lượng linh kiện bên ngoài và đơn giản hóa thiết kế mạch.
• Công suất cao: Có thể cung cấp nguồn lên đến 135W, phù hợp cho các ứng dụng yêu cầu công suất lớn.
• Tính năng bảo vệ: Tích hợp các tính năng bảo vệ giúp bảo vệ mạch và thiết bị khỏi hư hỏng trong các trường hợp quá tải hoặc ngắn mạch.
• Kích thước nhỏ gọn: Dễ dàng tích hợp trong các thiết bị điện tử và ứng dụng yêu cầu tiết kiệm không gian.

Ứng dụng

TOP250YN thường được sử dụng trong các ứng dụng điện tử như:

• Nguồn cấp cho thiết bị tiêu dùng: Như máy tính, máy tính xách tay, và các thiết bị di động.
• Nguồn cho các thiết bị công nghiệp: Như cảm biến, bộ điều khiển, và các thiết bị đo lường.
• Mạch chuyển đổi điện năng: Sử dụng trong các mạch điện tử yêu cầu nguồn điện ổn định và hiệu quả.

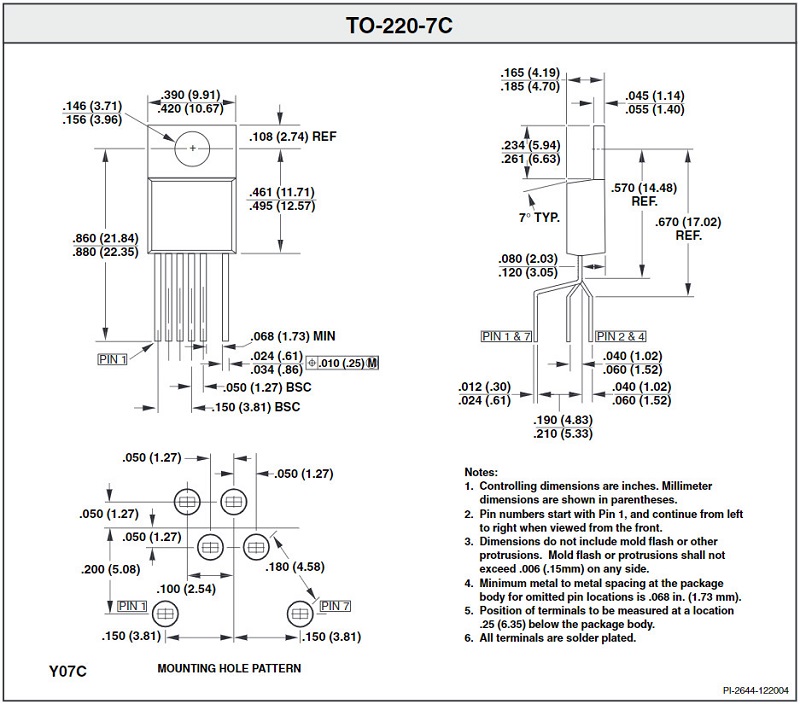

Kích thước TOP250

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Tổng kết

TOP250YN là một IC nguồn công suất hiệu quả và linh hoạt, được thiết kế cho các ứng dụng chuyển đổi điện năng từ điện lưới. Với công suất tối đa lên đến 135W và hiệu suất cao, nó là lựa chọn lý tưởng cho nhiều thiết bị điện tử và ứng dụng công nghiệp. Nếu bạn cần thêm thông tin chi tiết hoặc có câu hỏi khác, hãy cho tôi biết!
