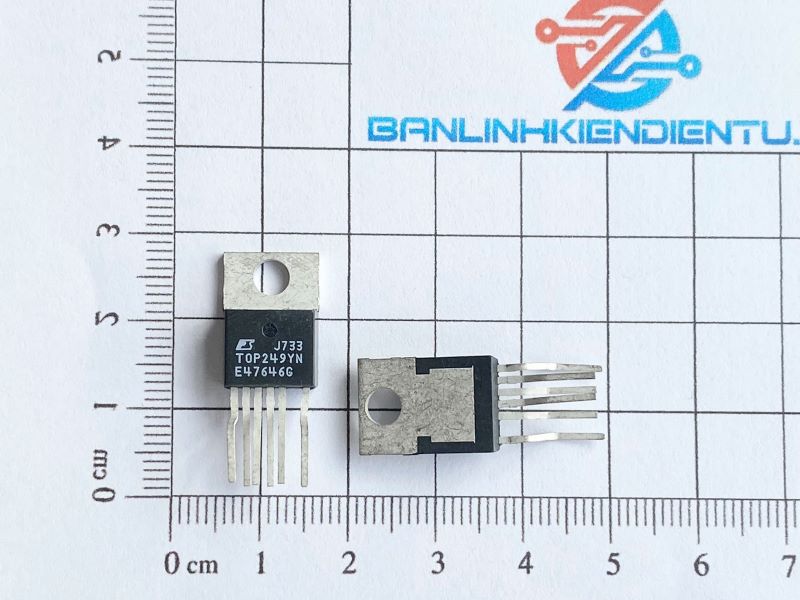

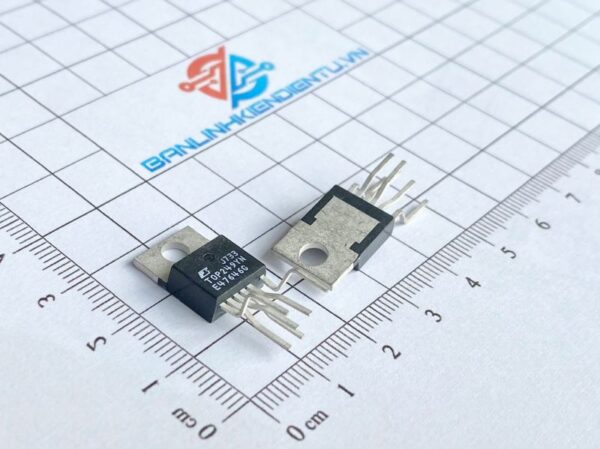

TOP249YN, TOP249Y IC nguồn công suất 120w TO-220 ( Nhập khẩu )

Giới thiệu về TOP249Y

TOP249YN là một IC tích hợp thuộc dòng TOPSwitch-HX của Power Integrations, được thiết kế cho các ứng dụng nguồn chuyển mạch (switching power supply) có hiệu suất cao. Nó cung cấp khả năng kiểm soát và điều chỉnh điện áp, dòng điện với công suất đầu ra cao. IC này chủ yếu được sử dụng trong các mạch flyback, buck, boost và các loại bộ chuyển đổi năng lượng khác với công suất cao, thường lên đến 300W. Với thiết kế tích hợp MOSFET và các tính năng điều khiển PWM, bảo vệ toàn diện, nó là một lựa chọn lý tưởng cho các hệ thống điện tử yêu cầu nguồn ổn định và hiệu suất cao, từ gia dụng đến công nghiệp.

Đặc điểm nổi bật TOP249Y

• Thiết kế tích hợp cao: TOP249YN kết hợp các thành phần quan trọng của một bộ nguồn chuyển mạch (MOSFET, điều khiển PWM, bảo vệ quá nhiệt, quá dòng) vào một IC duy nhất, giúp đơn giản hóa thiết kế mạch.
• Công suất đầu ra cao: IC này có khả năng xử lý công suất đầu ra từ 150W đến 300W, phù hợp cho các ứng dụng có yêu cầu công suất lớn.
• Hiệu suất cao: Thiết kế cải tiến giúp tăng hiệu suất chuyển đổi năng lượng, giảm tổn thất và nhiệt độ.
• Điều khiển chế độ PWM: TOP249YN sử dụng điều khiển chế độ xung rộng (PWM) để ổn định điện áp và dòng điện đầu ra.
• Tần số chuyển mạch có thể điều chỉnh: Tần số chuyển mạch của IC có thể điều chỉnh, giúp tối ưu hóa hiệu suất và giảm thiểu nhiễu điện từ.
• Chế độ tiết kiệm năng lượng: IC hỗ trợ chế độ hoạt động tiết kiệm năng lượng ở mức tải nhẹ, giúp giảm tiêu thụ điện khi thiết bị không hoạt động hết công suất.
• Bảo vệ tích hợp: Tích hợp các chức năng bảo vệ như bảo vệ quá nhiệt, quá dòng và quá áp để đảm bảo an toàn cho hệ thống.

Thông số kỹ thuật TOP249Y

• Điện áp đầu vào (Vin): Có thể hoạt động trong một dải điện áp đầu vào rộng từ 85V đến 265V AC, hỗ trợ cả nguồn AC và DC.
• Công suất đầu ra: Đối với các ứng dụng có thông gió, công suất đầu ra có thể lên đến 300W, và đối với các ứng dụng không có thông gió (tản nhiệt tự nhiên), công suất đầu ra khoảng 150W.
• Tần số chuyển mạch: 132 kHz, giúp tối ưu hóa hiệu suất chuyển đổi và giảm kích thước các thành phần lọc.
• Chế độ hoạt động: Chế độ PWM với khả năng điều khiển đầu ra chính xác.
• MOSFET tích hợp: MOSFET tích hợp với khả năng xử lý dòng điện lớn, đảm bảo hoạt động ổn định với hiệu suất cao.
• Bảo vệ quá nhiệt, quá dòng, và quá áp: Các tính năng bảo vệ này giúp bảo vệ thiết bị và tăng độ bền cho hệ thống.

Sơ đồ khối TOP249Y

Ứng dụng TOP249Y

• Điện áp đầu vào (Vin): Có thể hoạt động trong một dải điện áp đầu vào rộng từ 85V đến 265V AC, hỗ trợ cả nguồn AC và DC.
• Công suất đầu ra: Đối với các ứng dụng có thông gió, công suất đầu ra có thể lên đến 300W, và đối với các ứng dụng không có thông gió (tản nhiệt tự nhiên), công suất đầu ra khoảng 150W.
• Tần số chuyển mạch: 132 kHz, giúp tối ưu hóa hiệu suất chuyển đổi và giảm kích thước các thành phần lọc.
• Chế độ hoạt động: Chế độ PWM với khả năng điều khiển đầu ra chính xác.
• MOSFET tích hợp: MOSFET tích hợp với khả năng xử lý dòng điện lớn, đảm bảo hoạt động ổn định với hiệu suất cao.
• Bảo vệ quá nhiệt, quá dòng, và quá áp: Các tính năng bảo vệ này giúp bảo vệ thiết bị và tăng độ bền cho hệ thống.

Sơ đồ chân TOP249Y

• DRAIN (D) Pin: Ngõ ra MOSFET công suất cao áp. Dòng phân cực khởi động bên trong được lấy từ chân này thông qua nguồn dòng điện cao áp được chuyển mạch. Điểm cảm nhận giới hạn hiện tại bên trong cho dòng chảy.
• CONTROL (C) Pin: Bộ khuếch đại lỗi và chân đầu vào dòng phản hồi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt nội bộ để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho đường vòng cung cấp và tự động khởi động lại / tụ bù
• LINE-SENSE (L) Pin: (Y, R or F package only) Chân đầu vào cho OV, UV, chuyển tiếp dòng với giảm DCMAX, BẬT / TẮT từ xa và đồng bộ hóa. Kết nối với chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này.
• EXTERNAL CURRENT LIMIT (X) Pin: (Y, R or F package only) Chân đầu vào để điều chỉnh giới hạn dòng điện bên ngoài, BẬT / TẮT từ xa và đồng bộ hóa. Kết nối với chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này.
• MULTI-FUNCTION (M) Pin: (P or G package only) Chân này kết hợp các chức năng của chân LINE-SENSE (L) và EXTERNAL CURRENT LIMIT X của gói Y thành một chân. Chân đầu vào cho OV, UV, chuyển tiếp dòng với giảm DCMAX, điều chỉnh giới hạn dòng điện bên ngoài, BẬT / TẮT từ xa và đồng bộ hóa. Kết nối với chân SOURCE vô hiệu hóa tất cả các chức năng trên chân này và làm cho TOPSwitch-GX hoạt động ở chế độ ba đầu cuối đơn giản (như TOPSwitch-II)
• FREQUENCY (F) Pin: (Y, R or F package only) Chân đầu vào để chọn tần số chuyển mạch: 132 kHz nếu được kết nối với chân nguồn và 66 kHz nếu được kết nối với chân điều khiển. Tần số chuyển mạch được thiết lập nội bộ cho hoạt động 132 kHz cố định trong gói P và G.
• SOURCE (S) Pin: Đầu ra kết nối nguồn MOSFET để trả lại nguồn điện áp cao. Sơ cấp mạch điều khiển phía chung và điểm tham chiếu.


  Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Kích thước TOP249Y

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet TOP249Y
