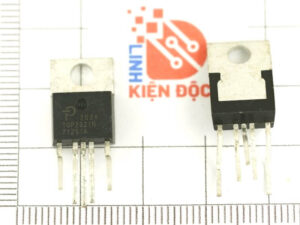

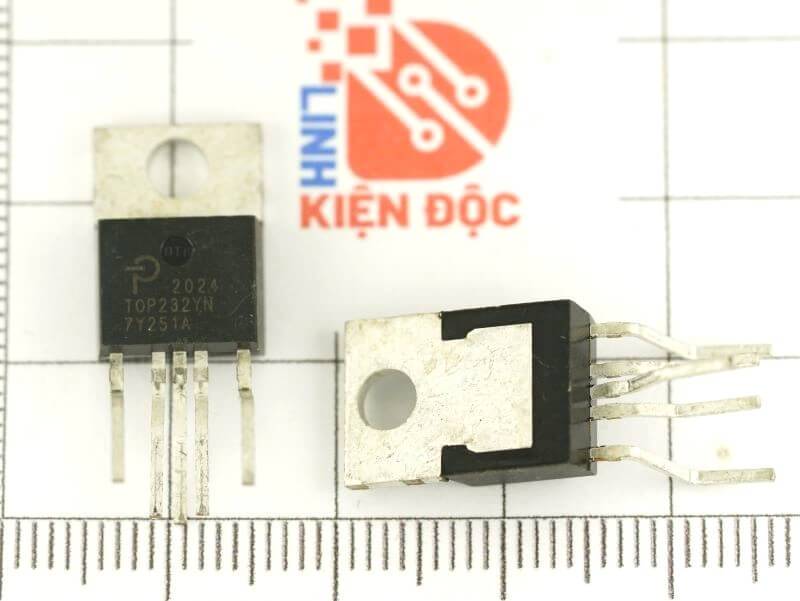

Giới thiệu về TOP232Y
TOP232Y là một thành phần bán dẫn thuộc dòng IC tích hợp TOPSwitch-II của Power Integrations, được thiết kế cho các ứng dụng cung cấp điện áp thấp và chuyển đổi năng lượng một cách hiệu quả. Nó được sử dụng rộng rãi trong các bộ nguồn chuyển mạch (SMPS – Switched Mode Power Supply) với mục tiêu giảm thiểu tổn thất năng lượng và cải thiện hiệu suất tổng thể của hệ thống. Module này giúp đơn giản hóa việc thiết kế các bộ chuyển đổi AC-DC, với tính năng chuyển mạch tần số cao, bảo vệ toàn diện và hiệu suất chuyển đổi năng lượng cao, nó là lựa chọn tối ưu cho các ứng dụng điện tử tiêu dùng, thiết bị gia dụng và hệ thống công nghiệp nhỏ. Sản phẩm này giúp giảm chi phí, tăng độ tin cậy và đơn giản hóa quá trình thiết kế nguồn trong các thiết bị điện tử.
Đặc điểm nổi bật TOP232Y
- Thiết Kế Tích Hợp Cao: Bao gồm một MOSFET công suất và các mạch điều khiển, giúp giảm số lượng linh kiện ngoại vi cần thiết trong một thiết kế nguồn.
- Khả Năng Chuyển Mạch Tần Số Cao: IC có khả năng chuyển mạch ở tần số cao, giúp giảm kích thước và chi phí của các thành phần như biến áp và cuộn cảm.
- Bảo Vệ Nâng Cao: Tích hợp các tính năng bảo vệ như bảo vệ quá tải, quá nhiệt, quá áp, và bảo vệ ngắn mạch, đảm bảo an toàn và độ bền của hệ thống.
- Hiệu Suất Chuyển Đổi Cao: Thiết kế tối ưu hóa giúp tăng hiệu suất chuyển đổi năng lượng, đặc biệt trong các ứng dụng yêu cầu hiệu suất cao với chi phí thấp.
Thông số kỹ thuật TOP232Y
- Điện Áp Hoạt Động: Điện áp đầu vào từ 85V đến 265V (AC), phù hợp với các hệ thống sử dụng điện áp lưới thông thường.
- Dòng Điện Đầu Ra: Phụ thuộc vào thiết kế của hệ thống, nhưng module này có thể cung cấp đầu ra từ vài watt đến hàng chục watt.
- Tần Số Chuyển Mạch: Lên đến 100 kHz, giúp cải thiện hiệu suất chuyển đổi và giảm kích thước các thành phần như biến áp và bộ lọc.
Sơ đồ khối TOP232Y
Ứng dụng TOP232Y
- Nguồn Điện AC-DC: Được sử dụng trong các bộ nguồn AC-DC có công suất thấp đến trung bình như bộ sạc, nguồn cấp điện cho các thiết bị điện tử gia dụng.
- Thiết Bị Điện Tử Tiêu Dùng: Ứng dụng trong các sản phẩm tiêu dùng như tivi, đầu đĩa DVD, hộp set-top, và các thiết bị điện tử khác yêu cầu cung cấp nguồn ổn định.
- Thiết Bị Gia Dụng: Sử dụng trong các thiết bị gia dụng nhỏ như máy pha cà phê, quạt, và các thiết bị điện tử khác.
- Ứng Dụng Công Nghiệp Nhỏ: Dùng trong các hệ thống công nghiệp cần nguồn điện chuyển đổi từ AC sang DC với hiệu suất cao và ổn định.
Sơ đồ chân TOP232Y
- DRAIN (D): Ngõ ra MOSFET điện áp cao. Dòng điện phân cực khởi động bên trong được lấy từ chân này qua nguồn dòng điện áp cao được chuyển mạch. Điểm cảm biến giới hạn dòng điện bên trong cho dòng điện thoát.
- CONTROL (C): Chân đầu vào dòng điện phản hồi và bộ khuếch đại lỗi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh phân luồng bên trong để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho tụ điện bù/tự động khởi động lại.
- MULTI-FUNCTION (M): Chân đầu vào cho OV, UV, cấp nguồn trực tiếp với chức năng giảm DCMAX, giới hạn dòng điện cài đặt bên ngoài, BẬT/TẮT từ xa và đồng bộ hóa. Kết nối với chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này và khiến TOPSwitch-FX hoạt động ở chế độ ba đầu cuối đơn giản (như TOPSwitch-II).
- FREQUENCY (F): (chỉ gói Y) Chân đầu vào để chọn tần số chuyển mạch: 132 kHz nếu được kết nối với chân SOURCE và 66 kHz nếu được kết nối với chân CONTROL. Tần số chuyển mạch được thiết lập nội bộ cho 132 kHz chỉ hoạt động trong các gói P và G
- SOURCE (S) Pin: Kết nối nguồn MOSFET đầu ra để trả về nguồn điện áp cao. Mạch điều khiển phía sơ cấp chung và điểm tham chiếu
Kích thước TOP232Y
