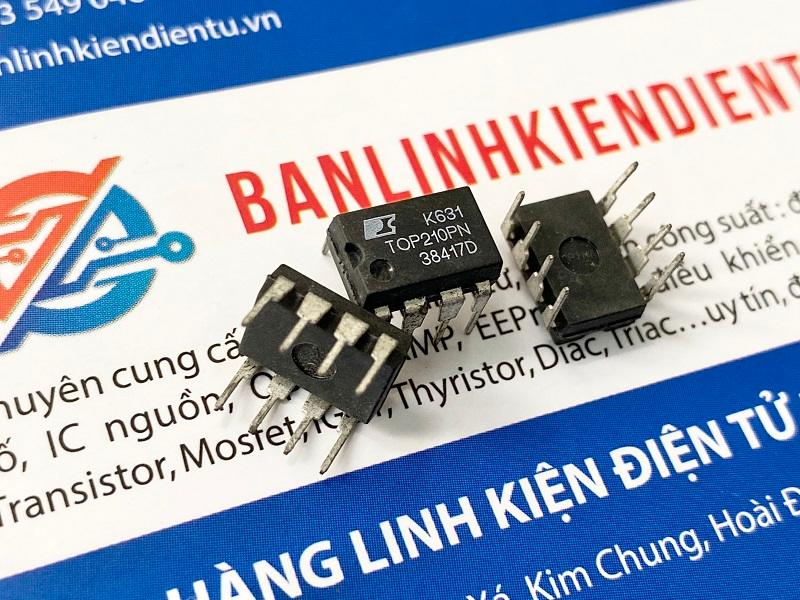

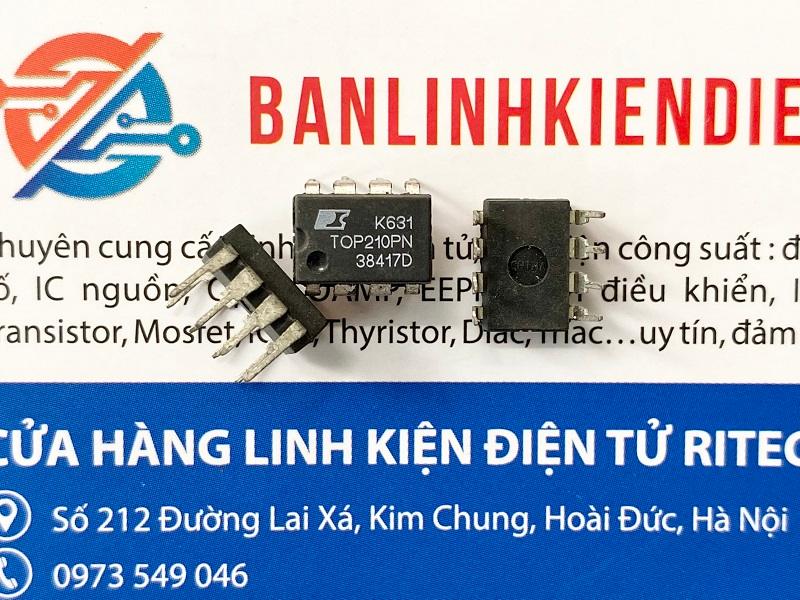

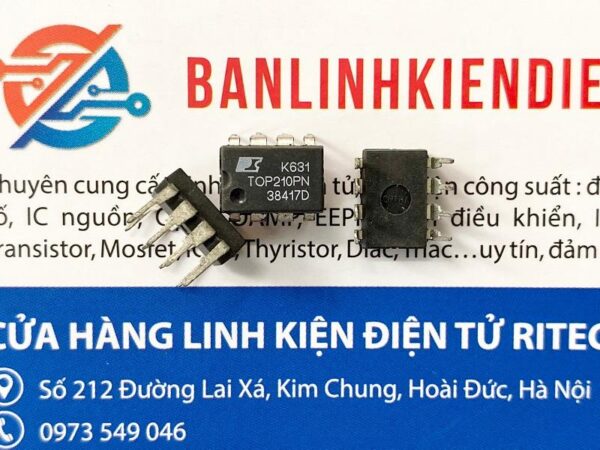

IC Nguồn TOP210PN, TOP210P Công Suất 8w DIP-8

Giới thiệu

• TOP210 thực hiện tất cả các chức năng cần thiết cho một hệ thống điều khiển chế độ chuyển mạch tắt: kênh N điện áp cao nguồn MOSFET với trình điều khiển cổng bật có điều khiển, điện áp chế độ điều khiển PWM với bộ dao động tích hợp, điện áp cao mạch khởi động, tham chiếu bắt nguồn từ bandgap, shunt thiên vị bộ điều chỉnh / bộ khuếch đại lỗi để bù vòng lặp và lỗi mạch bảo vệ. So với MOSFET rời rạc và bộ điều khiển hoặc bộ chuyển đổi chuyển mạch tự dao động (RCC) giải pháp, một mạch tích hợp TOPSwitch có thể giảm tổng chi phí, số lượng thành phần, kích thước, trọng lượng và đồng thời tăng hiệu quả và độ tin cậy của hệ thống. TOP210 được dự định cho các ứng dụng cung cấp điện ngoại tuyến 100/110/230 VAC trong phạm vi 0 đến 8 W (phổ quát từ 0 đến 5 W).

Điểm nổi bật của sản phẩm

Công cụ chuyển mạch hiệu quả về chi phí cho các ứng dụng công suất thấp

• Thay thế nguồn cấp điện tuyến tính
• Thay thế bộ chuyển mạch rời và 20 đến 50 thành phần – cắt giảm chi phí, tăng độ tin cậy
• Nguồn điện dự phòng hoặc tiết kiệm năng lượng các sản phẩm như máy tính cá nhân, màn hình, UPS, máy photocopy, máy fax, v.v.
• Các ứng dụng cung cấp điện chẳng hạn như TV, thiết bị, điều khiển công nghiệp và cá nhân máy vi tính
• Đáp ứng thông số kỹ thuật ở chế độ chờ công suất thấp của ‘Blue Angel’
• Bật MOSFET có kiểm soát làm giảm EMI và bộ lọc EMI chi phí
• Nhỏ hơn và nhẹ hơn 80% so với cung cấp tuyến tính
• Nhỏ hơn 50% so với trình chuyển mạch rời

Hiệu quả hơn 80% trong cấu trúc liên kết Flyback

• Khởi động và giới hạn dòng điện tích hợp giúp giảm tổn thất DC
• MOSFET điện dung thấp 700 V cắt giảm tổn thất AC
• Bộ điều khiển CMOS / trình điều khiển cổng chỉ tiêu thụ 6 mW
• Chu kỳ làm việc tối đa 70% giảm thiểu tổn thất dẫn điện

Đơn giản hóa thiết kế – Giảm thời gian đưa ra thị trường

• Được hỗ trợ bởi các bảng thiết kế tham khảo
• Bộ điều khiển PWM tích hợp và 700 V MOSFET trong gói DIP tám chân tiêu chuẩn công nghiệp
• Chỉ cần một tụ điện bên ngoài để bù, bỏ qua và các chức năng khởi động / tự động khởi động lại
• Dễ dàng giao tiếp với cả phản hồi quang học và phản hồi chính

Các tính năng bảo vệ lỗi cấp hệ thống

• Tự động khởi động lại và định kỳ theo chu kỳ các chức năng giới hạn dòng điện xử lý cả lỗi chính và lỗi thứ cấp
• Tắt nhiệt trên chip với độ trễ bảo vệ toàn bộ hệ thống chống quá tải

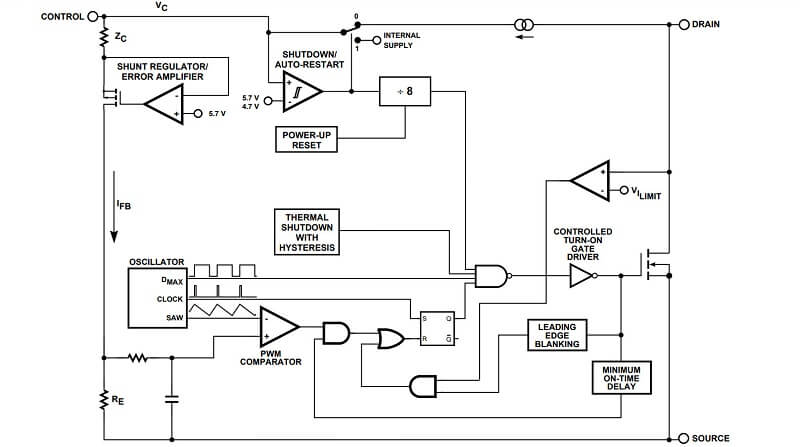

Cấu trúc bên trong

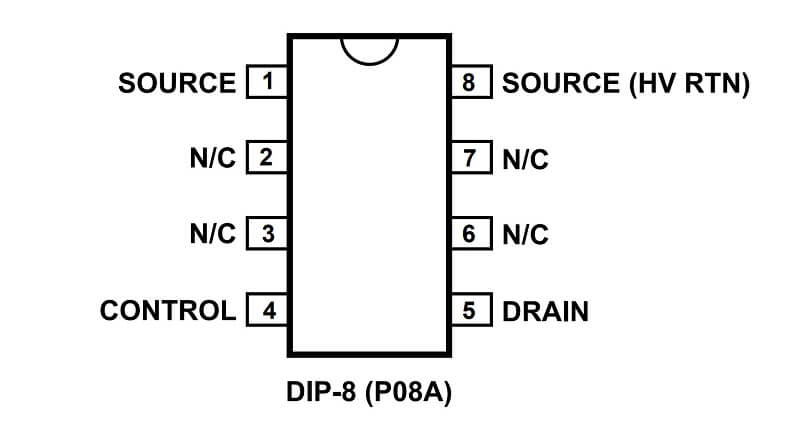

Sơ đồ chân và chức năng các chân

Chân DRAIN : Đầu ra kết nối cống MOSFET. Cung cấp nội bộ dòng điện trong quá trình khởi động hoạt động thông qua nguồn dòng điện cao áp chuyển mạch bên trong.

CONTROL : Bộ khuếch đại lỗi và chân đầu vào dòng phản hồi cho chu kỳ nhiệm vụ điều khiển. Kết nối bộ điều chỉnh shunt nội bộ để cung cấp dòng điện trong quá trình hoạt động bình thường. Nó cũng được sử dụng như cung cấp bypass và tự động khởi động lại / tụ bù điểm kết nối.

SOURCE : Mạch điều khiển chung, kết nối nội bộ với đầu ra nguồn MOSFET.

SOURCE (HV RTN) : Kết nối nguồn MOSFET đầu ra để trả về điện áp cao.

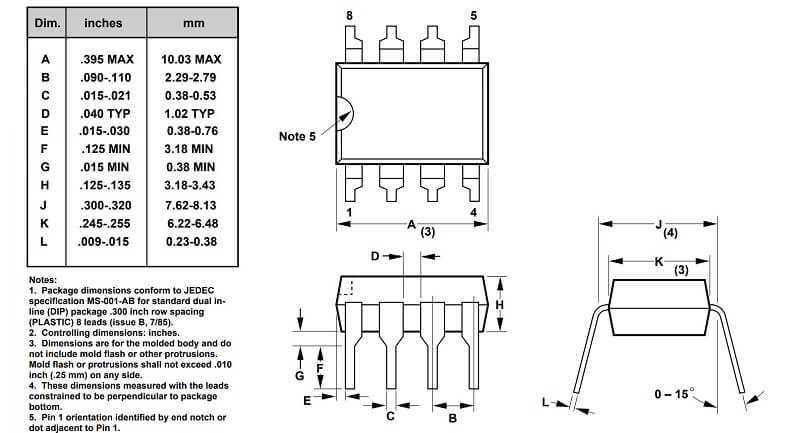

Kích thước IC

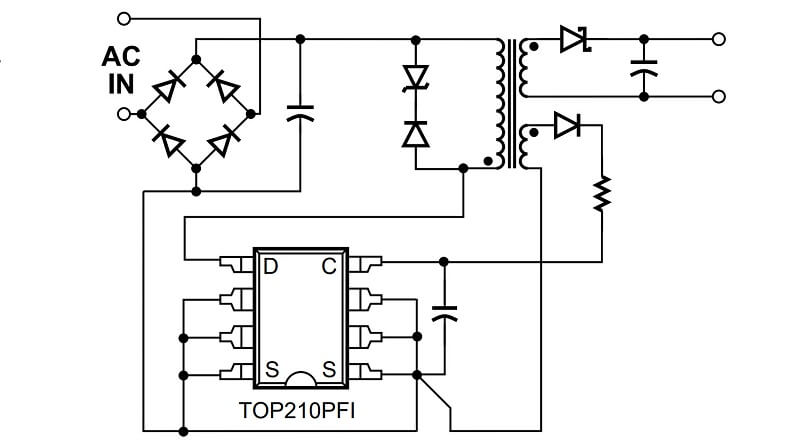

Mạch ứng dụng cơ bản của TOP210PN
