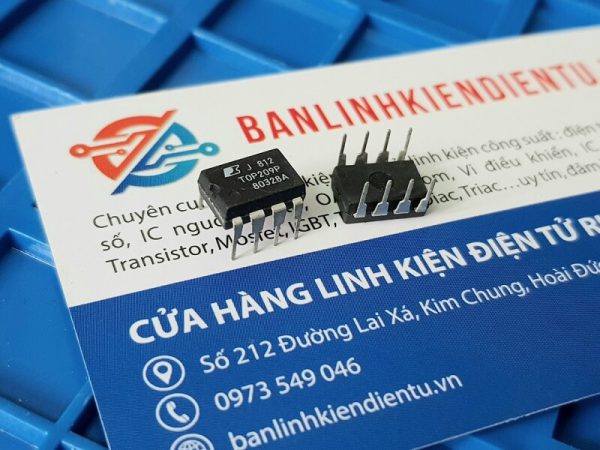

TOP209PN, TOP209P IC nguồn công suất 4w DIP-8

Giới thiệu TOP209P

TOP209P thực hiện tất cả các chức năng cần thiết cho hệ thống điều khiển chế độ chuyển mạch ngoại tuyến: MOSFET công suất kênh N điện áp cao với bộ điều khiển cổng bật được điều khiển, bộ điều khiển chế độ điện áp với bộ tạo dao động tích hợp, mạch thiên vị khởi động điện áp cao, tham chiếu dẫn xuất dải tần, độ lệch bộ điều chỉnh shunt/bộ khuếch đại lỗi để bù vòng lặp và mạch bảo vệ lỗi.

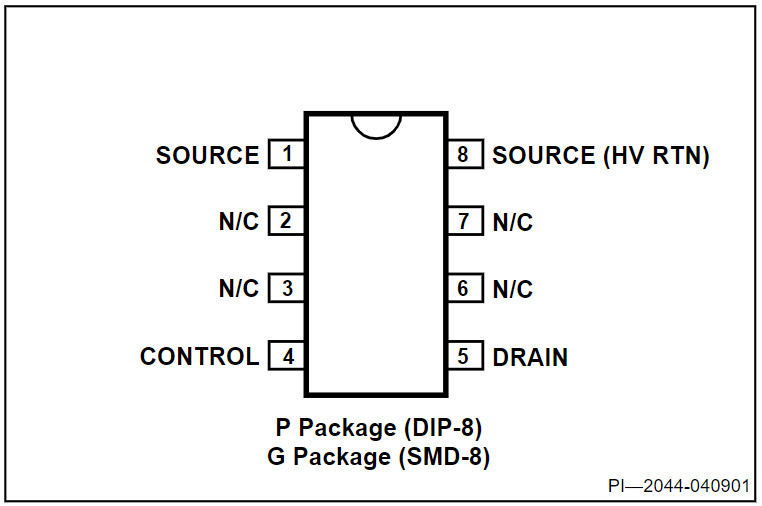

Sơ đồ chân TOP209P

Chân DRAIN: Kết nối cống MOSFET đầu ra. Cung cấp dòng điện phân cực bên trong trong quá trình khởi động thông qua nguồn điện áp cao được chuyển đổi bên trong. Điểm cảm nhận dòng điện bên trong.
Chân CONTROL: Bộ khuếch đại lỗi và chân đầu vào dòng phản hồi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt bên trong để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối tụ điện bù/khởi động lại nguồn cung cấp và tự động khởi động lại/bù.
Chân SOURCE: Mạch điều khiển chung, nối bên trong với nguồn MOSFET đầu ra.
Chân SOURCE (HV RTN): Kết nối nguồn MOSFET đầu ra để hồi điện áp cao.

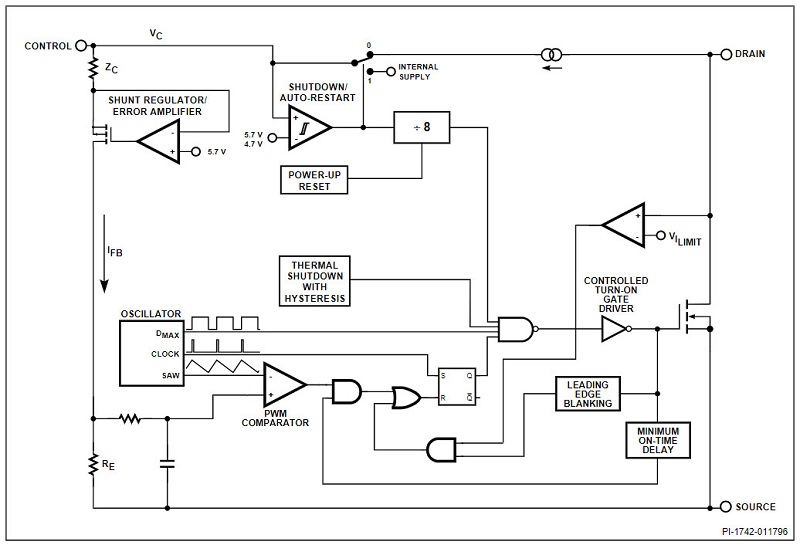

Sơ đồ khối chức năng TOP209P
