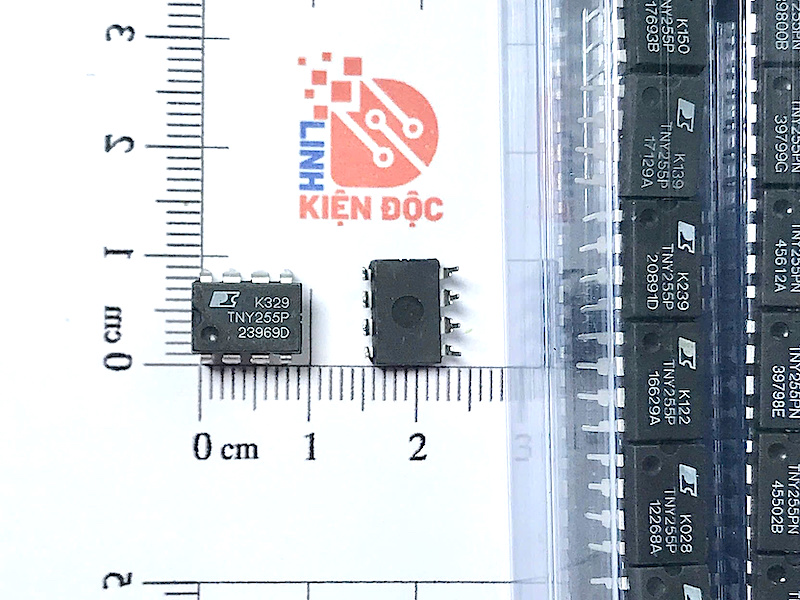

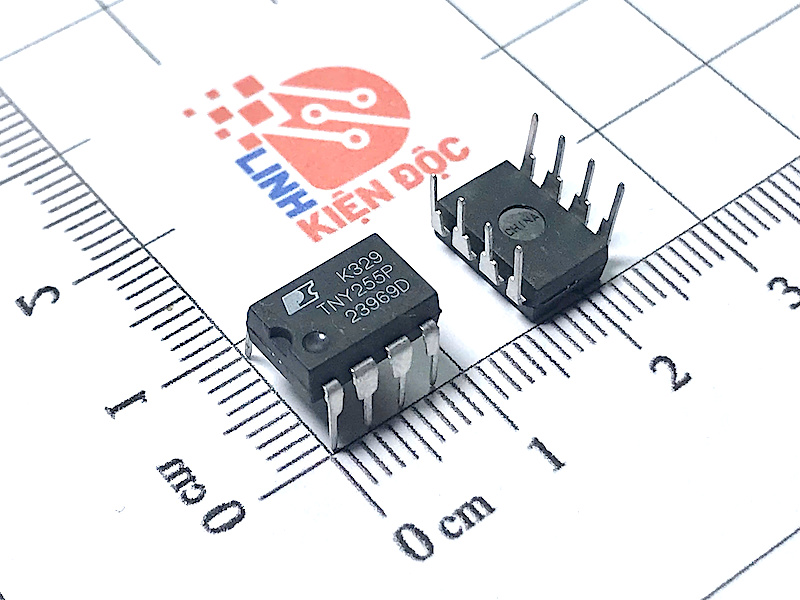

IC nguồn TNY255P, TNY255PN, TNY 255P, TNY 255PN DIP-8

Giới thiệu IC nguồn TNY255PN

IC nguồn TNY255PN là một vi mạch chuyển mạch công suất thấp thuộc dòng TinySwitch-II, nổi bật với thiết kế tích hợp cao và hiệu suất tối ưu. Đây là sự lựa chọn lý tưởng cho các ứng dụng yêu cầu nguồn ổn định, kích thước nhỏ gọn, và tính năng bảo vệ toàn diện. Với khả năng giảm thiểu linh kiện ngoại vi, TNY255PN giúp đơn giản hóa thiết kế và tăng độ tin cậy cho hệ thống.

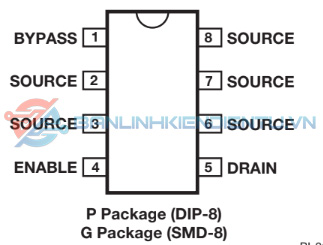

Sơ đồ chân TNY255PN

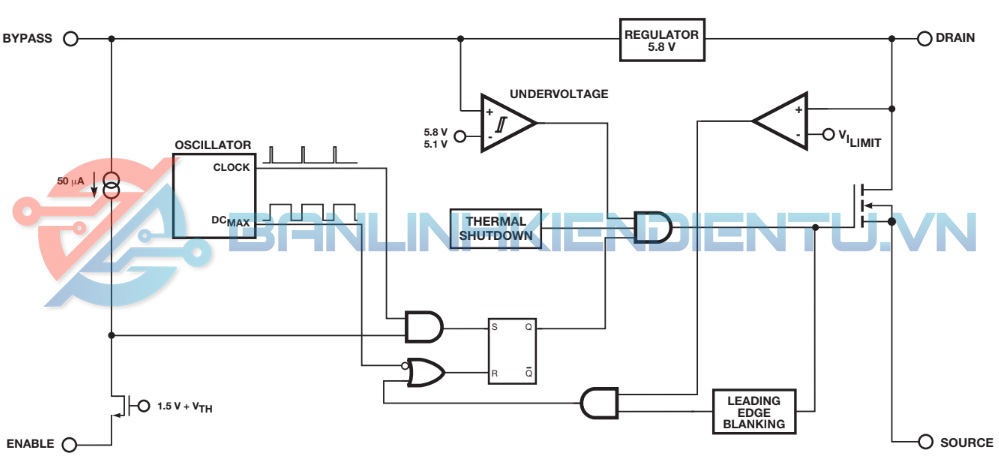

Sơ đồ khối chức năng TNY255PN

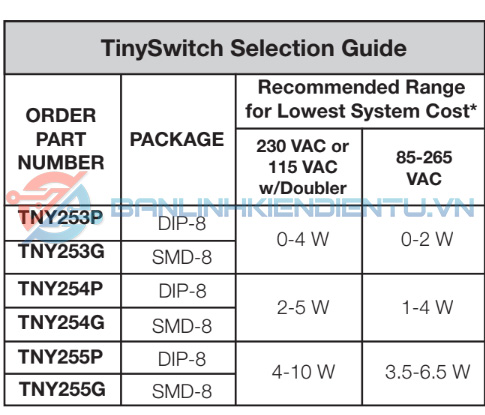

Các họ TNY255PN

Đặc điểm nổi bật IC nguồn TNY255PN

• Tích hợp MOSFET công suất: MOSFET bên trong được tối ưu hóa để đạt hiệu suất cao và giảm tổn hao năng lượng.
• Hoạt động ở tần số cố định 132 kHz: Giúp giảm kích thước các linh kiện như cuộn cảm và tụ điện, tiết kiệm không gian trên PCB.
• Tiêu thụ năng lượng thấp: Chế độ tiết kiệm năng lượng khi tải nhẹ hoặc không tải, phù hợp cho các thiết bị tiết kiệm điện.
• Bảo vệ toàn diện: Bao gồm bảo vệ quá dòng, quá áp, ngắn mạch, và quá nhiệt, giúp tăng tuổi thọ thiết bị.
• Thiết kế đơn giản: Yêu cầu ít linh kiện ngoại vi, giảm chi phí và thời gian phát triển mạch.
• Khả năng khởi động nhanh: Khởi động mà không cần mạch điều chỉnh điện áp phụ trợ.

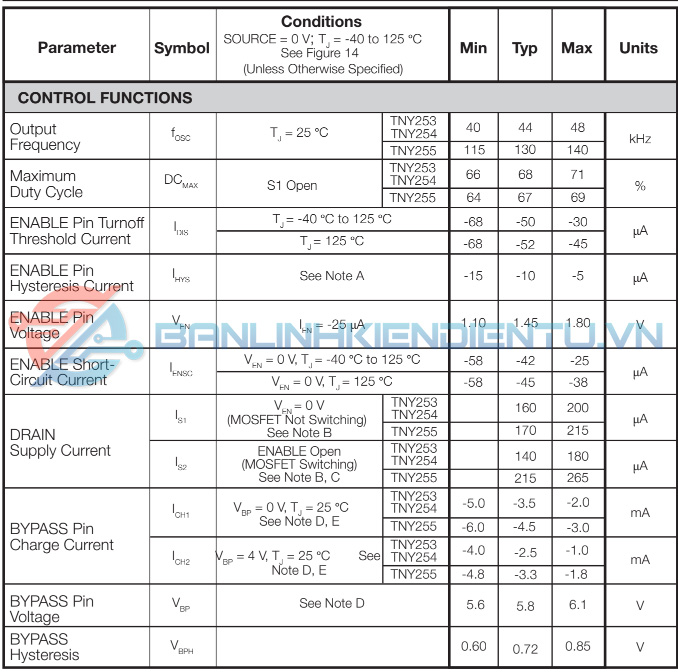

Thông số kỹ thuật chi tiết IC nguồn TNY255PN

Nguyên lý hoạt động của IC nguồn TNY255PN

TNY255PN sử dụng cấu trúc điều khiển xung PWM với khả năng tự điều chỉnh tải. MOSFET tích hợp hoạt động như một công tắc điện tử, chuyển đổi dòng điện đầu vào thành các xung điện áp cao, sau đó được lọc để tạo ra điện áp ổn định cho tải.

• Chế độ khởi động: IC khởi động nhanh nhờ nguồn cấp nội bộ, không cần thêm linh kiện phụ trợ.
• Chế độ làm việc: Khi tải tăng, IC tăng tần số hoạt động để cung cấp đủ năng lượng. Khi tải giảm, TNY255PN tự động chuyển sang chế độ tiết kiệm năng lượng.
• Bảo vệ: Khi xảy ra sự cố (quá áp, quá nhiệt, hoặc ngắn mạch), IC sẽ ngắt nguồn để bảo vệ mạch.

Ứng dụng IC nguồn TNY255PN

• Nguồn cung cấp thiết bị gia dụng: Máy hút bụi, quạt điện, và lò vi sóng.
• Thiết bị sạc pin công suất thấp: Bộ sạc cho điện thoại, máy tính bảng, hoặc pin dự phòng.
• Hệ thống điện tử công nghiệp: PLC, cảm biến, và thiết bị điều khiển tự động.
• Thiết bị tiêu dùng: Tivi, đầu DVD, router Wi-Fi, và hộp giải mã tín hiệu (set-top box).

Lợi ích khi sử dụng IC nguồn TNY255PN

• Giảm chi phí sản xuất: Nhờ số lượng linh kiện ngoại vi ít và thiết kế đơn giản.
• Tăng độ tin cậy: Các tính năng bảo vệ toàn diện giúp hạn chế hỏng hóc do sự cố.
• Tiết kiệm không gian: Kích thước nhỏ gọn và khả năng hoạt động với linh kiện ngoại vi tối thiểu.
• Hiệu suất cao: Đảm bảo giảm tổn hao năng lượng, đặc biệt ở chế độ chờ hoặc không tải.

Lưu ý khi sử dụng IC nguồn TNY255PN

• Đảm bảo sử dụng đúng dải điện áp đầu vào (85V – 265V AC).
• Sử dụng tụ lọc đầu vào và đầu ra chất lượng cao để ổn định điện áp và giảm nhiễu.
• Tản nhiệt đúng cách cho IC để đảm bảo hoạt động lâu dài.
• Kiểm tra thiết kế PCB để tránh nhiễu từ hoặc ảnh hưởng từ linh kiện lân cận

Kích thước TNY255PN

Xem thêm những mã IC khác tại đây

Datasheet TNY255PN
