TLV2264AIDR V2264AI IC Khuếch đại thuật toán SOP-14 nhập khẩu

Giới thiệu về TLV2264AIDR

TLV2264AIDR là một IC khuếch đại thuật toán (Op-Amp) với bốn kênh khuếch đại tích hợp trong một chip. Nó được thiết kế với công nghệ CMOS tiên tiến, cung cấp hiệu suất cao, tiêu thụ điện năng thấp và khả năng hoạt động ổn định trên dải điện áp rộng. Đóng gói SOP-14 giúp IC dễ dàng tích hợp vào các thiết kế mạch nhỏ gọn.

Đặc điểm nổi bật TLV2264AIDR

1. Công nghệ CMOS tiên tiến:
   • Đảm bảo dòng rò thấp và hiệu suất ổn định.
2. Tiêu thụ năng lượng thấp:
   • Phù hợp với các thiết bị tiết kiệm năng lượng.
3. Hoạt động trên dải điện áp rộng:
   • Đáp ứng nhiều loại ứng dụng với yêu cầu nguồn cung cấp khác nhau.
4. Tích hợp 4 kênh khuếch đại:
   • Tăng tính linh hoạt trong thiết kế mạch.
5. Khả năng khuếch đại tín hiệu yếu:
   • Lý tưởng cho các ứng dụng đo lường và cảm biến.

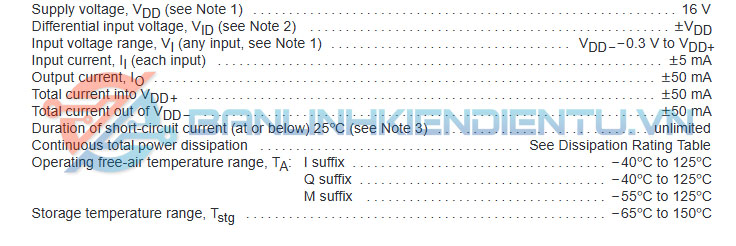

Thông số kỹ thuật chính TLV2264AIDR

1. Điện áp cung cấp (Vcc):
   • Nguồn đơn: 2.7V đến 16V.
   • Nguồn đối xứng: ±1.35V đến ±8V.
2. Dòng tiêu thụ:
   • Điển hình: 110 µA/kênh.
3. Tốc độ quay (Slew Rate):
   • Điển hình: 1 V/µs.
4. Độ lợi điện áp (Voltage Gain):
   • Điển hình: 100 dB.
5. Đáp ứng tần số:
   • Băng thông: 2 MHz.
6. Trở kháng đầu vào:
   • Điển hình: 10¹² Ω (cao nhờ công nghệ CMOS).
7. Độ méo tín hiệu (THD):
   • Điển hình: 0.003%.
8. Đóng gói:
   • Loại: SOP-14.

Sơ đồ chân TLV2264AIDR

Kích thước TLV2264AIDR

Ứng dụng TLV2264AIDR

1. Mạch khuếch đại tín hiệu:
   • Khuếch đại tín hiệu từ cảm biến hoặc các nguồn tín hiệu yếu.
2. Hệ thống đo lường:
   • Sử dụng trong các thiết bị đo chính xác như bộ đo nhiệt độ, áp suất, hoặc dòng điện.
3. Mạch lọc tín hiệu:
   • Lọc thông thấp, thông cao hoặc thông dải trong các ứng dụng xử lý tín hiệu.
4. Thiết bị y tế:
   • Dùng trong các thiết bị đo lường sinh học như ECG hoặc máy đo nồng độ oxy.
5. Ứng dụng di động:
   • Phù hợp với các thiết bị sử dụng pin nhờ tiêu thụ điện năng thấp.

Xem thêm: Nhiều sản phẩm IC Opamp khác tại đây

Datasheet TLV2264AIDR
