TLC7524C TLC7524 IC chuyển đổi số sang tương tự (DAC) 8-bit SOP-16

Giới thiệu về TLC7524C

TLC7524C và TLC7524 là các biến thể trong cùng một dòng IC chuyển đổi số sang tương tự (DAC) 8-bit, sử dụng cấu trúc R-2R ladder. Đây là loại DAC song song, ngõ vào 8-bit và đầu ra dòng điện, cần khuếch đại để tạo điện áp tương tự. TLC7524C là phiên bản chọn lọc có đặc tính chính xác và ổn định hơn.

Đặc điểm kỹ thuật chính TLC7524C

• Độ phân giải: 8-bit (tương đương 256 mức đầu ra)

• Loại đầu ra: dòng điện (Iout), yêu cầu khuếch đại để chuyển thành điện áp

• Thời gian chuyển đổi: nhanh, khoảng 100ns hoặc thấp hơn

• Điện áp hoạt động (Vcc): từ 4.5V đến 5.5V, phù hợp logic TTL/CMOS

• Điện áp tham chiếu đầu vào (Vref): từ 0V đến ±10V, ảnh hưởng đến biên độ đầu ra

• Tốc độ ghi (WR): yêu cầu cạnh xuống để chốt dữ liệu

• Công suất tiêu thụ: thấp, phù hợp mạch tiêu thụ năng lượng nhỏ

• Tính tương thích: giao tiếp song song trực tiếp với vi điều khiển hoặc vi xử lý

• Tích hợp hai đầu ra dòng: Iout1 (chính) và Iout2 (phụ, kiểm tra hoặc hiệu chỉnh)

• Chân phản hồi (Rfb): để thiết lập op-amp chuyển đổi dòng → áp

Thông số kĩ thuật TLC7524C

Sơ đồ chân TLC7524C

Nguyên lý hoạt động TLC7524C

TLC7524 nhận tín hiệu số 8-bit từ vi điều khiển qua bus dữ liệu song song, sau đó chuyển đổi thành dòng điện tỷ lệ với giá trị số đầu vào và điện áp tham chiếu Vref. Đầu ra dòng Iout1 được chuyển thành điện áp analog bằng op-amp, sử dụng chân phản hồi Rfb để đảm bảo độ tuyến tính và ổn định.

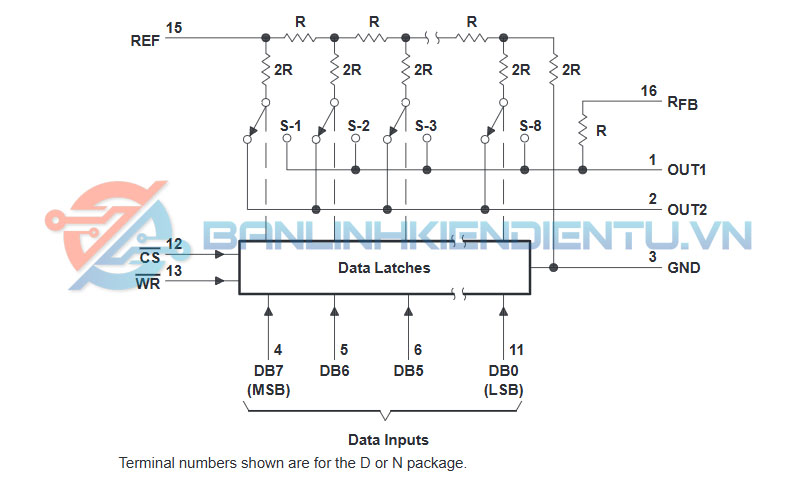

Sơ đồ khối chức năng TLC7524C

Ứng dụng phổ biến TLC7524C

• Chuyển đổi số sang tương tự cho tín hiệu âm thanh, đo lường, điều khiển

• Mạch tạo dạng sóng như sóng sin, tam giác, vuông bằng bảng tra (lookup table)

• Tạo điện áp điều khiển từ MCU trong mạch khuếch đại, điều chế

• Điều chỉnh dòng hoặc áp analog bằng tín hiệu kỹ thuật số

• Giao tiếp với mạch analog từ vi xử lý không có DAC tích hợp

Kích thước TLC7524C

Ưu điểm TLC7524C

• Thiết kế đơn giản, hiệu quả, độ trễ rất thấp

• Giao tiếp trực tiếp được với vi điều khiển nhờ bus song song

• Có thể dùng được với cả logic TTL và CMOS

• Linh hoạt trong chọn mức Vref để mở rộng dải điện áp ra

• Hoạt động ổn định với nhiều mạch analog khác nhau

Nhược điểm TLC7524C

• Cần op-amp ngoài để tạo điện áp analog từ dòng

• Chiếm nhiều chân I/O hơn so với DAC nối tiếp SPI/I²C

• Không tích hợp bộ nhớ chốt (latch) riêng biệt cho dữ liệu đầu vào

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet TLC7524C
