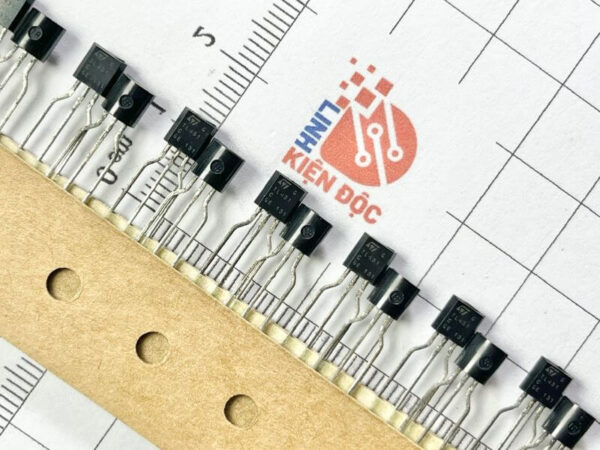

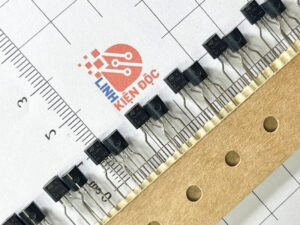

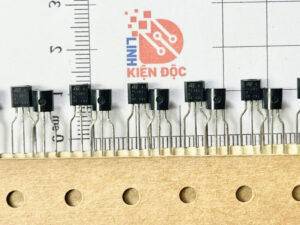

TL431CZ-AP IC điều chỉnh điện áp TO-92 Nhập khẩu

Giới thiệu IC Hồi Tiếp TL431

TL431 là gì?

TL431 là một IC tham chiếu điện áp có thể điều chỉnh (Adjustable Voltage Reference). Nó thường được sử dụng trong mạch phản hồi của nguồn xung, giúp ổn định điện áp đầu ra bằng cách điều chỉnh dòng qua opto-coupler.

TL431 có ba chân chính:

• REF (Chân 1 – Reference): Điện áp tham chiếu để so sánh.
• ANODE (Chân 2 – A, cực âm): Đóng vai trò như cực Collector trong mạch.
• CATHODE (Chân 3 – K, cực dương): Đóng vai trò như cực Emitter của một transistor điều khiển dòng.

Nguyên lý hoạt động của TL431

TL431 hoạt động giống như một transistor có điều khiển điện áp. Khi điện áp tại chân REF (chân 1) đạt đến 2.495V, nó sẽ mở transistor bên trong, cho phép dòng điện chạy từ CATHODE (chân 3) → ANODE (chân 2).

📌 Cơ chế điều chỉnh:

• Nếu điện áp tại REF nhỏ hơn 2.495V, TL431 ngắt (không dẫn dòng).
• Nếu điện áp tại REF bằng hoặc lớn hơn 2.495V, TL431 dẫn, điều chỉnh dòng qua opto-coupler để tác động lên IC nguồn xung.

📌 Ứng dụng trong nguồn xung:

1. Giám sát điện áp đầu ra: TL431 lấy tín hiệu điện áp ra qua một cầu chia điện áp (thường là 2 điện trở).
2. Khi điện áp ra tăng cao, REF > 2.495V → TL431 dẫn mạnh hơn, làm tăng dòng qua opto-coupler, từ đó báo cho IC nguồn giảm độ rộng xung PWM, giúp hạ điện áp đầu ra.
3. Khi điện áp ra giảm, REF < 2.495V → TL431 dẫn yếu hơn, làm giảm dòng qua opto-coupler, khiến IC nguồn tăng độ rộng xung PWM, giúp nâng điện áp đầu ra.

Ứng dụng của TL431

• Mạch phản hồi trong nguồn xung (SMPS): Kiểm soát và ổn định điện áp đầu ra.
• Bộ điều chỉnh điện áp tuyến tính có thể điều chỉnh.
• Bảo vệ quá áp: Cắt nguồn khi điện áp vượt quá mức giới hạn.

Thông số kỹ thuật chính TL431CZ-AP

• Điện áp tham chiếu: 2.495V ±1% (tùy loại).
• Điện áp ngõ ra: 2.5V đến 36V.
• Dòng tải tối đa: 100mA.
• Dòng làm việc tối thiểu: 1mA.
• Nhiệt độ hoạt động: -40°C đến +125°C.
• Công suất tiêu tán: 770mW (với TO-92).
• Tỉ lệ ổn định nhiệt: ±0.2mV/°C.

Sơ đồ chân TL431CZ-AP

Kích thước TL431CZ-AP

Kết luận

TL431 là một linh kiện quan trọng trong các mạch nguồn xung, giúp kiểm soát điện áp chính xác. Nó hoạt động như một điện áp tham chiếu có thể điều chỉnh, kết hợp với opto-coupler để tạo mạch phản hồi điều chỉnh PWM.

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet TL431CZ-AP
