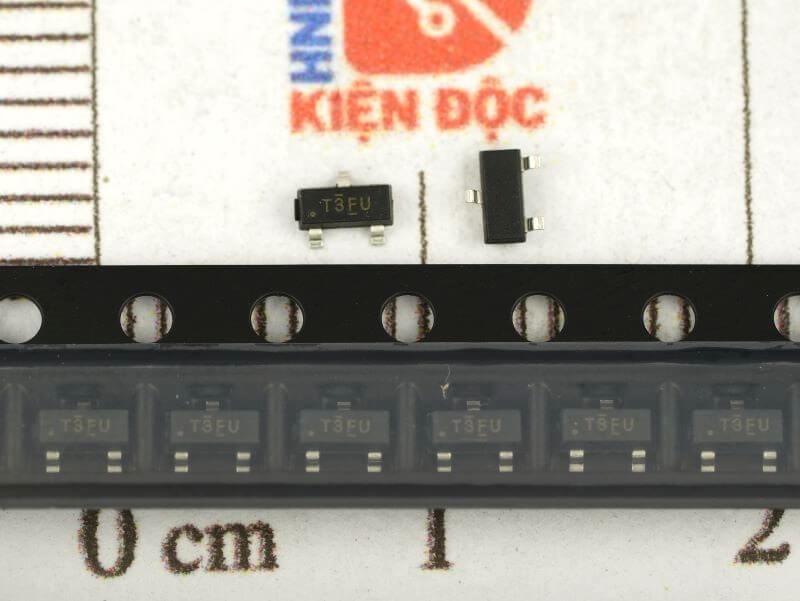

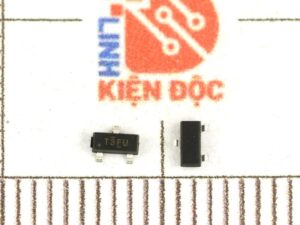

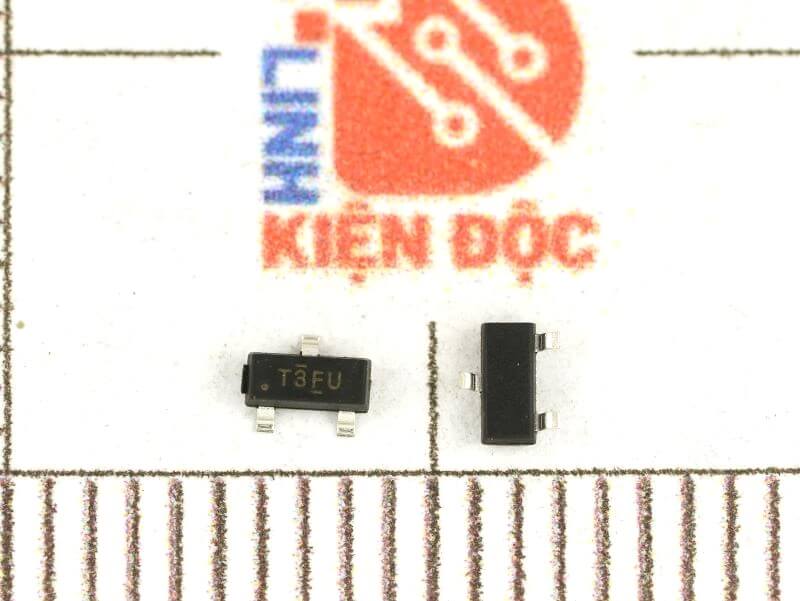

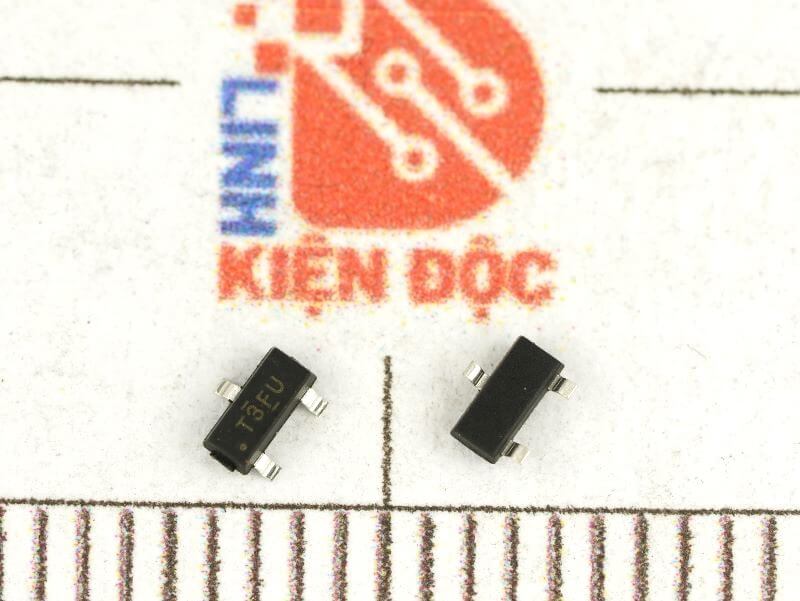

TL431BIDBZR kí hiệu T3FU IC điều chỉnh điện áp SOT-23 cho biến tần Mitsubishi

Giới thiệu về TL431BIDBZR

TL431 là một điều chỉnh điện áp dạng shunt (programmable shunt regulator) có điện áp tham chiếu tiêu chuẩn là khoảng 2.5V. Phiên bản TL431BIDBZR thuộc dòng TL431 với mã hiệu “BIDBZR” và được đóng gói trong dạng SOT-23 nhỏ gọn, thường ký hiệu thêm “T3FU”. Linh kiện này được ứng dụng rộng rãi trong các mạch nguồn switching, mạch ổn áp, và các thiết kế cần một nguồn điện tham chiếu ổn định.

Nguyên Lý Hoạt Động TL431BIDBZR

• Cấu tạo ba chân: TL431 có ba chân tương đương với cực anode (A), cathode (K) và chân tham chiếu (REF).

• Điện áp tham chiếu cố định: Khi điện áp tại chân REF đạt mức khoảng 2.5V (theo điều chỉnh bằng các điện trở bên ngoài), TL431 sẽ bắt đầu dẫn dòng giữa cực cathode và anode, tạo ra cơ chế “shunt” (song song) để ổn định điện áp đầu ra của mạch.

• Khả năng điều chỉnh: Bằng cách thay đổi giá trị điện trở chia điện áp, người thiết kế có thể điều chỉnh điện áp điều khiển trong phạm vi cho phép, giúp mạch luôn duy trì mức điện áp mong muốn.

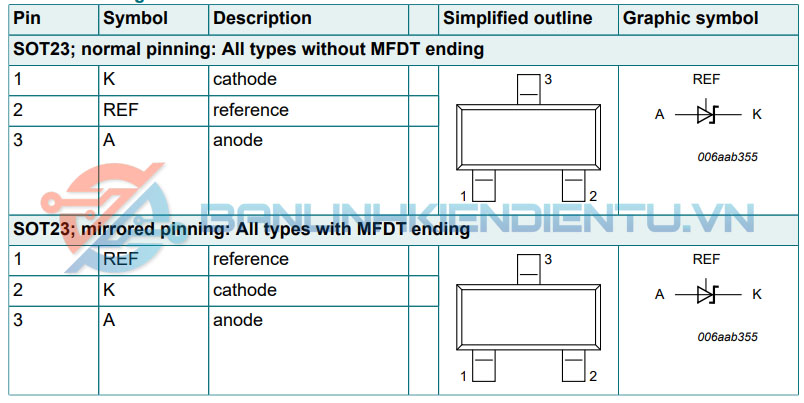

Sơ đồ chân TL431BIDBZR

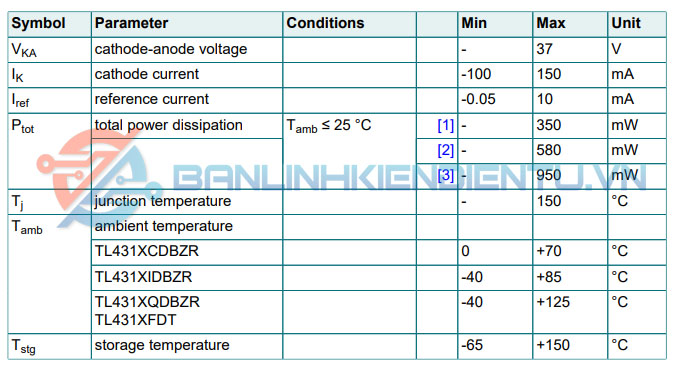

Thông Số Kỹ Thuật Nổi Bật TL431BIDBZR

• Điện áp tham chiếu tiêu chuẩn: ~2.5V

• Phạm vi điều chỉnh điện áp: Có thể được thiết lập từ giá trị 2.5V trở lên theo sơ đồ chia điện áp bên ngoài.

• Dòng dẫn tối thiểu: Thường rơi vào khoảng vài mA để đảm bảo hoạt động ổn định của bộ tham chiếu.

• Độ chính xác: TL431 có độ lệch điện áp tham chiếu thấp, thường được sản xuất với sai số nhỏ, giúp tạo nguồn tham chiếu chính xác cho mạch.

• Đóng gói SOT-23: Cho kích thước cực nhỏ, phù hợp với các thiết kế mạch dày đặc, vừa tiện lợi cho sản xuất và tích hợp trên PCB.

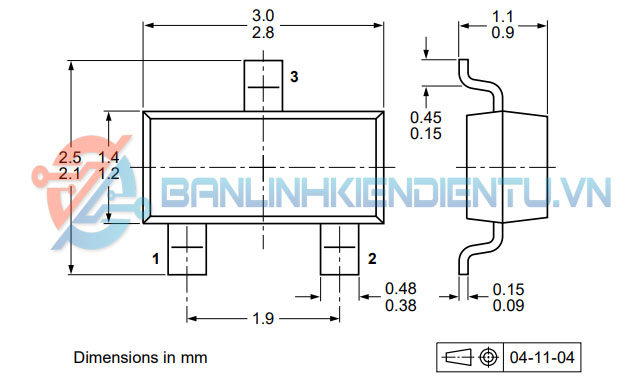

Kích thước TL431BIDBZR

Ứng Dụng Thực Tế TL431BIDBZR

• Mạch ổn áp (voltage regulator): Dùng để điều chỉnh và ổn định điện áp đầu ra cho các mạch điện nguồn, đặc biệt trong bộ nguồn switching (SMPS).

• Nguồn tham chiếu: Cung cấp điện áp tham chiếu chính xác cho các mạch khuếch đại, ADC, và mạch xử lý tín hiệu.

• Bảo vệ điện áp: Trong các mạch bảo vệ chống quá áp, TL431 được sử dụng để phát hiện và phản hồi khi điện áp vượt quá ngưỡng định mức, từ đó kích hoạt cơ chế bảo vệ mạch.

Ưu điểm và Lưu Ý Khi Sử Dụng TL431BIDBZR

• Kích thước nhỏ: Với đóng gói SOT-23, TL431 thích hợp cho các ứng dụng yêu cầu không gian lắp đặt hạn chế.

• Độ ổn định cao: Điện áp tham chiếu ổn định, ít bị thay đổi theo nhiệt độ và tải, thích hợp cho các mạch cần độ chính xác cao.

• Dễ dàng tích hợp: Chỉ cần một vài điện trở bên ngoài là có thể điều chỉnh điện áp theo nhu cầu.

• Lưu ý khi đấu mạch: Cần tuân thủ đúng hướng đấu mạch, đặc biệt là đảm bảo điện áp và dòng dẫn nằm trong giới hạn thông số kỹ thuật của TL431 để tránh hư hỏng linh kiện.

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet TL431BIDBZR
