TL074IDT TL074I 074I IC Op-Amp SOP-14 nhập khẩu

Giới thiệu về TL074I

IC TL074I (hay còn gọi là 074I) là bộ khuếch đại thuật toán CMOS tích hợp 4 Op-Amp trong một chip, được thiết kế để cung cấp hiệu suất cao với độ méo và nhiễu thấp. Sản phẩm này phù hợp cho các ứng dụng xử lý tín hiệu âm thanh, mạch điều khiển công nghiệp, và hệ thống đo lường chính xác.

Đặc điểm nổi bật TL074I

• Tích hợp 4 Op-Amp trong một IC, tiết kiệm không gian trên PCB.
• Độ méo và nhiễu thấp, đảm bảo chất lượng tín hiệu vượt trội.
• Tốc độ quay nhanh (Slew Rate): 13 V/µs, đáp ứng tốt với tín hiệu thay đổi nhanh.
• Băng thông rộng: 3 MHz, lý tưởng cho các ứng dụng xử lý tín hiệu tốc độ cao.
• Điện áp hoạt động linh hoạt: ±3V đến ±18V hoặc 6V đến 36V.
• Rail-to-Rail Output, tối ưu hóa tín hiệu đầu ra.
• Đóng gói SOP-14, nhỏ gọn và dễ tích hợp vào mạch.

Thông số kỹ thuật TL074I

• Nguồn cung cấp: ±3V đến ±18V hoặc 6V đến 36V.
• Băng thông khuếch đại: 3 MHz (ở hệ số khuếch đại 1).
• Tốc độ quay (Slew Rate): 13 V/µs.
• Dòng tiêu thụ tĩnh: 1.4 mA (tối đa).
• Điện áp bù đầu vào: Tối đa 3 mV.
• Dải nhiệt độ hoạt động: -40°C đến +125°C.
• Đóng gói: SOP-14 (14 chân).

Sơ đồ chân TL074I

1. Output A: Đầu ra Op-Amp A.
2. Inverting Input A: Đầu vào đảo A.
3. Non-Inverting Input A: Đầu vào không đảo A.
4. VCC+: Nguồn dương.
5. Non-Inverting Input B: Đầu vào không đảo B.
6. Inverting Input B: Đầu vào đảo B.
7. Output B: Đầu ra Op-Amp B.
8. Output C: Đầu ra Op-Amp C.
9. Inverting Input C: Đầu vào đảo C.
10. Non-Inverting Input C: Đầu vào không đảo C.
11. VCC-: Nguồn âm hoặc đất.
12. Non-Inverting Input D: Đầu vào không đảo D.
13. Inverting Input D: Đầu vào đảo D.
14. Output D: Đầu ra Op-Amp D.

Kích thước TL074I

Ứng dụng TL074I

• Âm thanh: Khuếch đại tín hiệu âm thanh trong thiết bị âm thanh chuyên nghiệp.
• Điều khiển công nghiệp: Tích hợp vào hệ thống điều khiển cảm biến, động cơ.
• Đo lường: Khuếch đại tín hiệu từ cảm biến trong các thiết bị đo lường.
• Lọc tín hiệu: Tạo các mạch lọc thông thấp, thông cao và thông dải.
• Xử lý tín hiệu: Hỗ trợ các hệ thống chuyển đổi tín hiệu A/D và D/A

Xem thêm: Nhiều sản phẩm IC Opamp tại đây

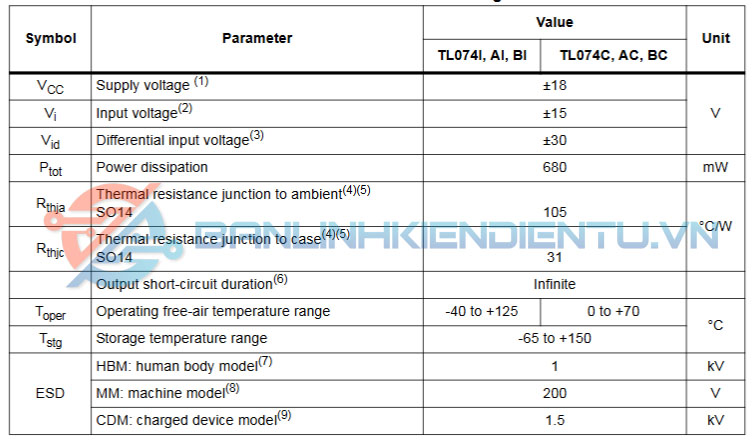

Datasheet TL074I
