TL072CP TL072 IC Opamp DIP-8 nhập khẩu

Giới thiệu về TL072CP

TL072CP là một IC khuếch đại thuật toán kép (Dual Operational Amplifier) với đầu vào JFET (Junction Field Effect Transistor). Nó được thiết kế để cung cấp hiệu suất cao, với tiếng ồn thấp, độ méo thấp, và tiêu thụ điện năng thấp. IC này phù hợp cho các ứng dụng âm thanh, xử lý tín hiệu và các mạch tương tự yêu cầu độ chính xác cao.

Đặc điểm nổi bật TL072CP

1. Đầu vào JFET:
   • Trở kháng đầu vào cao, dòng rò thấp, giúp IC phù hợp cho các ứng dụng yêu cầu độ chính xác cao.
2. Tiếng ồn thấp:
   • Đảm bảo tín hiệu đầu ra sạch và rõ ràng.
3. Độ méo thấp:
   • Lý tưởng cho các ứng dụng âm thanh chất lượng cao.
4. Tiêu thụ năng lượng thấp:
   • Phù hợp cho các thiết bị di động hoặc các ứng dụng tiết kiệm năng lượng.
5. Đóng gói DIP-8 tiêu chuẩn:
   • Dễ dàng tích hợp và hàn trong các mạch in (PCB).

Thông số kỹ thuật chính TL072CP

1. Điện áp cung cấp (Vcc):
   • Nguồn đơn: 3V đến 36V.
   • Nguồn đối xứng: ±1.5V đến ±18V.
2. Dòng tiêu thụ:
   • Điển hình: 1.4 mA (tổng cho cả hai kênh).
3. Tốc độ quay (Slew Rate):
   • Điển hình: 13 V/µs.
4. Độ lợi điện áp (Voltage Gain):
   • Điển hình: 200 V/mV.
5. Đáp ứng tần số:
   • Dải tần: 3 MHz (đáp ứng băng thông khuếch đại).
6. Độ méo tín hiệu (THD):
   • Điển hình: 0.003%.
7. Trở kháng đầu vào:
   • Điển hình: 10⁸ Ω (cao nhờ đầu vào JFET).
8. Đóng gói:
   • Loại: DIP-8.

Sơ đồ chân TL072CP

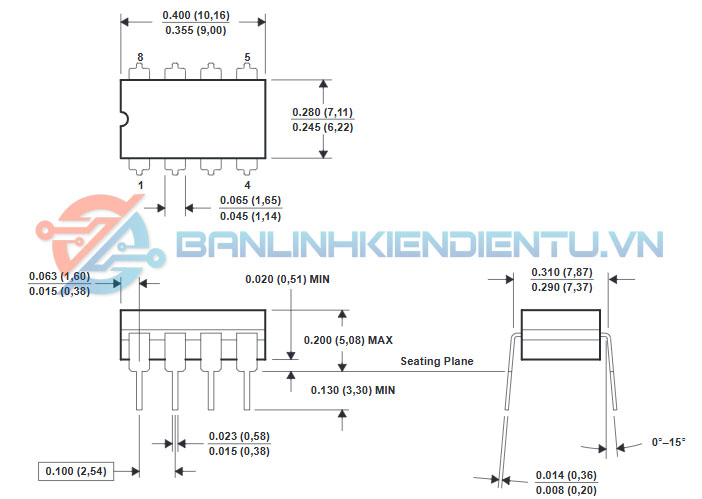

Kích thước TL072CP

Ứng dụng TL072CP

1. Khuếch đại âm thanh:
   • Sử dụng trong các mạch tiền khuếch đại, ampli tai nghe, và loa.
2. Mạch lọc tín hiệu:
   • Lọc thông thấp, thông cao, thông dải trong các hệ thống âm thanh và xử lý tín hiệu.
3. Bộ khuếch đại công suất:
   • Dùng trong các ampli công suất nhỏ.
4. Mạch đo lường:
   • Sử dụng trong các thiết bị đo lường chính xác cao như oscilloscope, bộ đo trở kháng.
5. Mạch xử lý tín hiệu:
   • Equalizer, mixer âm thanh, và các bộ điều chỉnh tín hiệu.

Xem thêm: Nhiều sản phẩm IC Opamp khác tại đây

Datasheet TL072CP
