TL071CN, TL071CP IC khuếch đại thuật toán DIP-8
4,500₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Mô tả IC TL071
TL071 là IC thuộc họ TL07X. TL07X cũng chứa các IC hoạt động kép và bốn khác là TL072 và TL074. TL071 chứa một bộ khuếch đại hoạt động duy nhất bên trong. Con chip này có sẵn trong các gói 8pin DIP và SO-8. Mạch bên trong của IC bao gồm 14 bóng bán dẫn, 2 JFET, 11 điện trở, 1 diode, 1 tụ điện và 1 epi-FET. Mạch bên trong của IC được thiết kế để có độ méo sóng hài thấp và độ nhiễu thấp, điều này lý tưởng để sử dụng trong các mạch tiền khuếch đại âm thanh.
Hơn nữa, IC còn có tính năng bảo vệ ngắn mạch ở đầu ra, không bị chốt, tốc độ quay nhanh, mức tiêu thụ dòng điện thấp, dòng điện tĩnh thấp và nhiều tính năng khác khiến nó trở thành một thiết bị mạnh mẽ và cũng khiến nó trở nên đáng tin cậy khi sử dụng trong các thiết bị thương mại.
Ứng dụng IC TL071
- Bộ tiền khuếch đại âm thanh
- UPS
- Ứng dụng biến tần
- Ứng dụng năng lượng mặt trời
- Máy hiện sóng
- Bộ dao động
Tính năng và thông số kĩ thuật IC TL071
- Tiếng ồn thấp và mạch biến dạng thấp
- Bảo vệ ngắn mạch ở đầu ra
- Tiêu thụ dòng điện thấp
- Không bị kẹt
- JFET được sử dụng ở đầu vào
- Dòng điện đầu ra 10mA
- Tốc độ quay nhanh
- Độ méo sóng hài rất thấp
- Điện áp hoạt động rộng từ 6V đến 36V
- Dòng tĩnh chỉ 1,4mA đến 2,5mA
- Chi phí thấp và đáng tin cậy

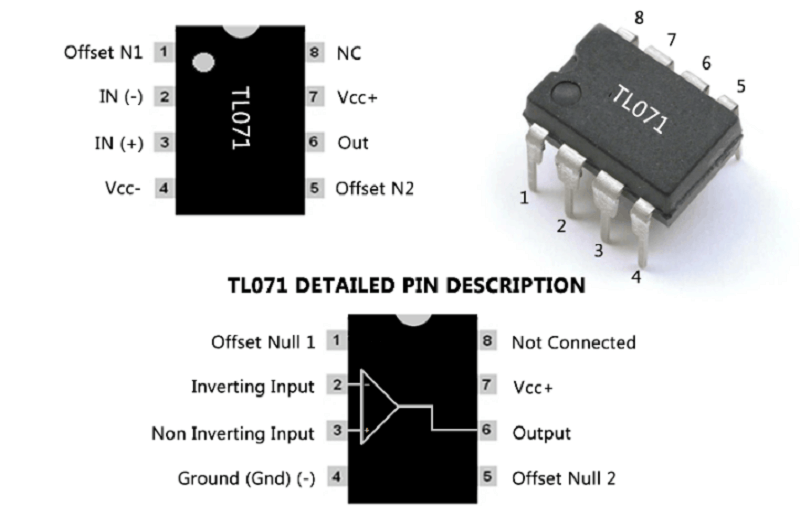

Sơ đồ chân IC TL071
- N1 Độ lệch Null 1
- IN- Đảo ngược đầu vào của bộ khuếch đại hoạt động đầu tiên của IC
- IN+ Đầu vào không đảo của Bộ khuếch đại hoạt động đầu tiên của IC
- Vcc- Kết nối mặt đất / âm
- N2 Độ lệch Null 2
- Đầu ra
- Vcc+ Cực kết nối dương của IC
- NC Không có kết nối hoặc không có kết nối với mạch bên trong của IC.
Kích thước IC TL071
Mạch ứng dụng TL071
Nguyên tắc vận hành an toàn IC TL071
- Tản điện tối đa: Công suất tiêu tán tối đa là 680 milliwatt. Nó có nghĩa là lượng nhiệt mà IC này có thể xử lý và khi đạt tới 680mW, nhiệt độ của nó sẽ lên tới 150 độ C.
- Điện áp vi sai đầu vào tối đa: Điện áp chênh lệch đầu vào tối đa của IC là ±30V.
- Điện áp hoạt động: Khi vận hành IC với nguồn điện kép, điện áp tối đa không được lớn hơn ±18V và với nguồn điện đơn, điện áp tối đa không được lớn hơn 36V.
