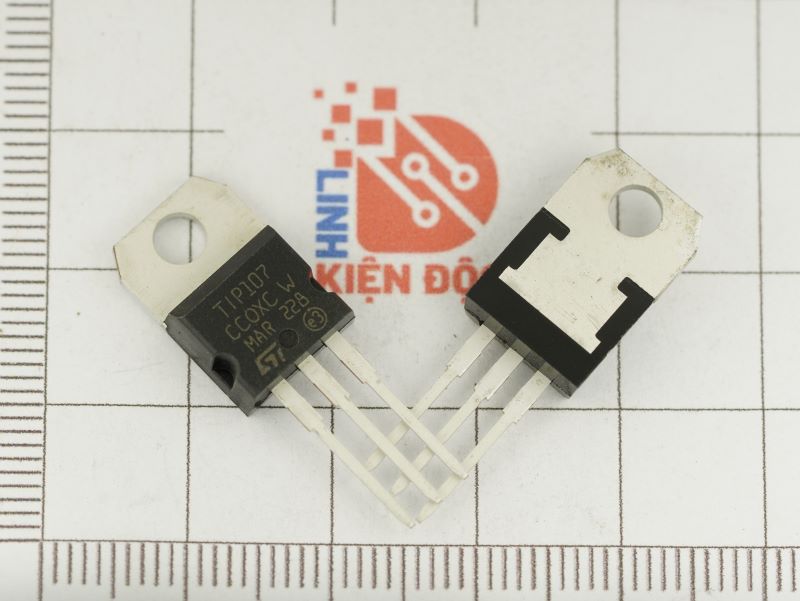

TIP107 Transistor Darlington PNP 8A 100V TO-220 chính hãng ST

banlinhkiendientu.vn là đơn vị chuyên cung cấp Transistor Darlington TIP107 (loại Transistor được sử dụng khá phổ biến trong các mạch điện tử ngày nay) với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng

Transistor Darlington khác Transistor thường như thế nào

• Transistor Darlington là một cặp transistor trong một gói transistor được kết nối theo một cách đặc biệt làm tăng độ lợi đầu ra rất nhiều. Transistor TIP102 cung cấp độ lợi dòng điện một chiều từ 1000 đến 20000 và có nhiều tính năng làm cho nó phù hợp để sử dụng cho các mục đích công nghiệp.
• Nó có điện áp bão hòa cực góp đến cực phát rất thấp. Dòng điện cực góp tối đa của transistor là 8A do đó nó có thể điều khiển tải lên đến 8A và 15A xung với điện áp tải tối đa là 100V. Dòng điện cực gốc của transistor là 1A và tiêu thụ cực đại là 80W. Hơn nữa, transistor cũng có các yêu cầu điện áp bão hòa cực góp cực phát thấp, điều này làm cho nó trở nên lý tưởng để sử dụng trong các thiết bị hoạt động bằng pin, di động và thiết bị điện áp thấp.

Sơ đồ khối cấu tạo Transistor TIP107

Thông số kỹ thuật của Transistor TIP107

• Kiểu chân: TO-220
• Loại transistor: Darlington NPN
• Dòng tối đa (IC): 8A
• Điện áp cực phát tối đa (VCE): 100V
• Điện áp cực gốc tối đa (VCB): 100V
• Điện áp cực phát cực gốc tối đa (VEBO): 5V
• Công suất tối đa (Pc): 80 W
• Độ lợi dòng điện DC tối thiểu & tối đa (hFE): 1000 đến 20000
• Nhiệt độ lưu trữ & hoạt động tối đa: -65 đến +150 độ C.

Xem thêm: Các mã Transistor khác

Các ứng dụng của Transistor TIP107

• Các tầng khuếch đại âm thanh
• Mạch Khuếch đại công suất âm thanh
• Điều khiển hoặc chuyển đổi tải lên đến 8A
• Bộ sạc pin
• Trình điều khiển động cơ.

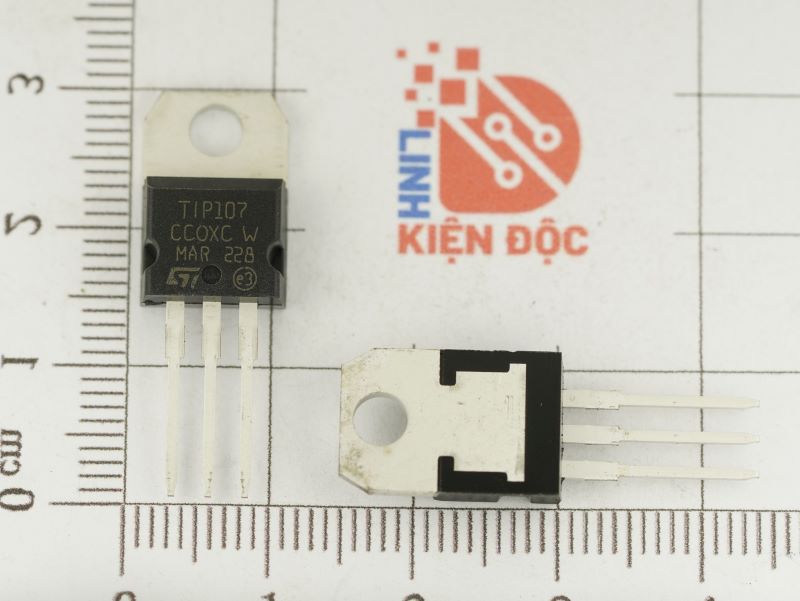

Kích thước TIP107

Datasheet của Transistor TIP107
