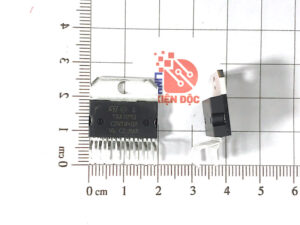

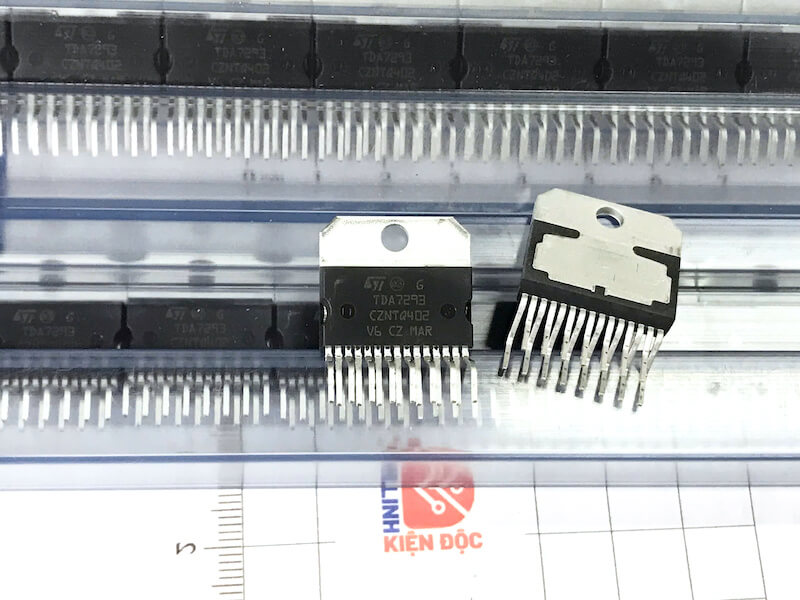

TDA7293 IC khuếch đại 100W Audio chính hãng STZIP-15

KHÁI NIỆM IC KHUẾCH ĐẠI ÂM THANH

IC khuếch đại âm thanh (Audio Amplifier IC) là linh kiện tích hợp có chức năng khuếch đại tín hiệu âm thanh yếu thành tín hiệu đủ lớn để phát qua loa. Đây là thành phần then chốt trong các hệ thống âm thanh từ dân dụng đến chuyên nghiệp.

GIỚI THIỆU IC TDA7293

TDA7293 là một IC khuếch đại âm thanh công suất cao, thuộc loại Class AB, sử dụng công nghệ DMOS. Nó được sản xuất bởi STMicroelectronics – một hãng bán dẫn uy tín toàn cầu. TDA7293 hỗ trợ nhiều tính năng vượt trội, phù hợp với các ứng dụng âm thanh Hi-Fi, loa công suất cao, ampli dân dụng, tivi cao cấp…

LÝ DO CHỌN TDA7293

• ✦ Hoạt động ổn định với điện áp rất cao ±50V

• ✦ Khuếch đại công suất lớn: 100W trên trở kháng 8Ω với THD chỉ 10%

• ✦ Tích hợp chế độ Mute và Stand-by – chống ồn bật tắt

• ✦ Bảo vệ ngắn mạch, bảo vệ quá nhiệt an toàn

• ✦ Tích hợp phát hiện clip – giúp kiểm soát méo âm

• ✦ Có thể kết nối song song nhiều IC để kéo loa trở kháng thấp

• ✦ Công nghệ DMOS – cho âm thanh sạch, ít méo, ít nhiễu

Sơ đồ chân TDA7293

THÔNG SỐ KỸ THUẬT

• Mã linh kiện: TDA7293

• Hãng sản xuất: STMicroelectronics (ST)

• Loại khuếch đại: Class AB

• Công nghệ: DMOS

• Điện áp hoạt động: ±10V đến ±50V

• Công suất đầu ra:

  • 100W @ 8Ω ±40V THD = 10%

  • Hoặc thấp hơn với trở kháng 4Ω

• Tổng méo hài (THD): rất thấp

• Tích hợp tính năng:

  • Bảo vệ quá nhiệt

  • Bảo vệ ngắn mạch

  • Mute/Standby

  • Clip detector

• Giao tiếp kết nối song song (Modular) qua chân 11

• Vỏ đóng gói: ZIP-15 (Multiwatt 15)

ỨNG DỤNG

• Ampli nghe nhạc Hi-Fi dân dụng

• Loa liền công suất, loa Bluetooth lớn

• Dàn âm thanh gia đình, loa kéo

• Tivi cao cấp có chất lượng âm thanh tốt

• Mạch ampli bán sẵn DIY, sản phẩm âm thanh tự chế

• Hệ thống âm thanh công suất nhỏ và vừa

Kích thước TDA7293

Xem thêm những sản phẩm IC khác tại đây

Datasheet TDA7293
