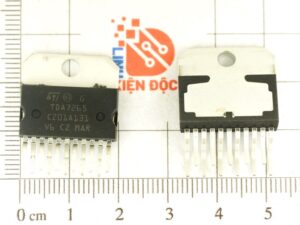

TDA7265 7265 IC khuếch đại âm thanh 25 +25W ZIP-11

TDA7265 là IC khuếch đại âm thanh 25 Watt + 25 Watt. IC này là bộ khuếch đại công suất âm thanh kép loại AB trong gói Multiwatt được thiết kế cẩn thận cho các ứng dụng khuếch đại công suất âm thanh chất lượng cao. Thiết bị này nhận tín hiệu âm thanh đầu vào thấp và khuếch đại thành đầu ra âm thanh chất lượng cao.

Sơ đồ chân TDA7265

TDA7265 là IC 11 chân được thể hiện trong sơ đồ chân và chức năng của từng chân được mô tả bên dưới.

Tính năng và đặc tính điện của TDA7265

• Công suất đầu ra cao: 25 + 25 W @ RL = 8 Ω, Vs = ± 20V
• Dải điện áp cung cấp hoạt động rộng
• Bảo vệ ngắn mạch đầu ra
• Bảo vệ quá tải nhiệt
• Số lượng linh kiện cần thiết để bộ khuếch đại hoạt động rất thấp
• Không bật/tắt khi bật/tắt
• Có sẵn pin kích hoạt tắt tiếng
• Tính năng chờ (Iq thấp)
• Chia nguồn cung
• Dải điện áp hoạt động: ±5 đến ±25V
• Điện áp cung cấp tối đa: ± 25V
• Dòng lặp tối đa được phép chạy qua mỗi đầu ra: 4,5A
• Tổng công suất tiêu tán: 30W
• Nhiệt độ hoạt động: -20°C đến +85°C
• Nhiệt độ bảo quản: -40°C đến +150°C

TDA7265 được sử dụng ở đâu?

• TDA7265 về cơ bản được sử dụng trong các ứng dụng yêu cầu cả khuếch đại công suất âm thanh chất lượng cao và hiệu suất cao. Thiết bị này là bộ khuếch đại công suất âm thanh kép loại AB được thiết kế đặc biệt cho các ứng dụng âm thanh chất lượng cao như vậy. Với công suất đầu ra cao, con chip này còn có thể được sử dụng để điều khiển loa lớn và loa trầm.

Cách sử dụng TDA7265

• Không cần thiết kế mạch mới cho thiết bị TDA7265 vì sơ đồ mạch ứng dụng cho IC đã có sẵn trong datasheet của linh kiện. Thiết kế mạch ứng dụng được tối ưu hóa để có hiệu suất tốt nhất và do đó việc sử dụng nó trong các ứng dụng là lý tưởng. Tất cả những gì bạn cần làm là kết nối các thành phần như trong sơ đồ mạch để bộ khuếch đại hoạt động.

• Mạch trên được cấp nguồn từ hai bộ cấp nguồn, một bộ có điện áp dương +Vs và bộ còn lại là điện áp âm -Vs. Tắt tiếng được kích hoạt ở mức thấp từ bộ vi xử lý để tắt đầu ra theo yêu cầu. Ở đây, con chip điều khiển hai loa 25Watt lên đến đỉnh điểm. Đầu vào âm thanh cho kênh A được cung cấp ở chân 7 và đầu ra khuếch đại được nghe qua loa TRÁI. Tương tự, đầu vào âm thanh cho kênh B được cung cấp ở chân 11 và đầu ra khuếch đại được nghe qua loa PHẢI.

• Ở đây TDA7265 được cấp nguồn từ nguồn điện áp cung cấp duy nhất +Vs và chế độ tắt tiếng được kích hoạt ở mức thấp bởi một bộ điều khiển riêng. Như ở trên, con chip điều khiển hai loa 25Watt đạt đến đỉnh cao ở đây. Đầu vào âm thanh cho cả hai kênh và đầu ra khuếch đại đều được cung cấp giống như hoạt động cung cấp kép.
• Có các mạch ứng dụng khác tương tự như mạch trên trong biểu dữ liệu để cung cấp cấu hình mạch bổ sung cho người dùng. Người dùng có thể sử dụng các cấu hình đó để thiết kế ứng dụng của mình.

Các ứng dụng của TDA7265

• Bộ khuếch đại công suất âm thanh
• Bộ TV âm thanh nổi
• Trung tâm âm nhạc Hi-Fi
• Bộ khuếch đại guitar
• Máy nghe nhạc
• Bộ khuếch đại loa trầm

Xem thêm: Nhiều sản phẩm IC khác tại đây

Kích thước TDA7265

Datasheet TDA7265
