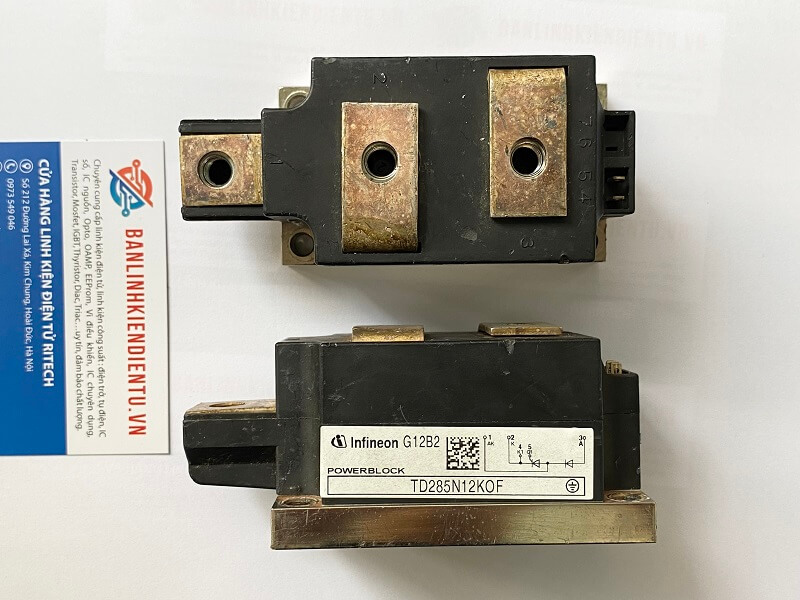

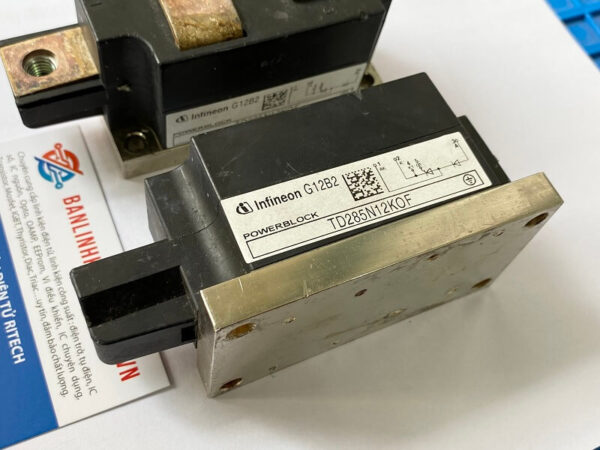

TD285N12KOF Module Thyristor Diode 285A 1200V (tháo máy)

Giới thiệu chi tiết về TD285N12KOF

TD285N12KOF là một module thyristor-diode chất lượng cao, được thiết kế để đáp ứng các yêu cầu khắt khe trong các ứng dụng điều khiển công suất. Với khả năng chịu dòng lên đến 285A và điện áp tối đa 1200V, module này rất phù hợp cho các hệ thống công nghiệp nặng.

Sơ đồ cấu tạo TD285N12KOF

Kích thước TD285N12KOF

Thông số kỹ thuật TD285N12KOF

• Dòng định mức (I): 285A
• Điện áp định mức (V): 1200V
• Điện áp ngược đỉnh (V_RRM): 1200V
• Điện trở cách điện: Thường lớn hơn 1000 MΩ (ở 500V DC)
• Nhiệt độ hoạt động: -40°C đến +125°C
• Gói (Package): Module có thiết kế tiêu chuẩn, thường là dạng mô-đun với các chân kết nối dễ dàng lắp đặt.
• Tản nhiệt: Thiết kế để tối ưu hóa khả năng tản nhiệt, giúp duy trì hiệu suất trong các điều kiện hoạt động cao.

Cấu trúc TD285N12KOF

• Cấu trúc bốn lớp (P-N-P-N): TD285N12KOF có cấu trúc bốn lớp cho phép hoạt động hiệu quả như một công tắc điện tử. Cấu trúc này giúp tạo ra các tiếp giáp P-N, cho phép điều khiển dòng điện một cách chính xác.
• Chân kết nối: Được thiết kế với chân kết nối tiêu chuẩn để dễ dàng lắp đặt vào mạch điện.

Nguyên lý hoạt động TD285N12KOF

1. Chế độ ngắt (Forward Blocking Mode):
   • Trong trạng thái không kích hoạt, thyristor không cho phép dòng điện chảy qua, mặc dù có điện áp áp dụng giữa Anode và Cathode.
2. Kích hoạt (Triggering):
   • Khi một tín hiệu kích hoạt được cung cấp đến Gate, dòng điện nhỏ sẽ chảy vào Gate, kích hoạt thyristor và cho phép dòng điện lớn chảy qua.
3. Chế độ dẫn (Forward Conduction Mode):
   • Sau khi được kích hoạt, thyristor sẽ cho phép dòng điện lớn đi từ Anode đến Cathode, với khả năng chịu dòng lên đến 285A.
4. Ngắt (Turn-Off):
   • Để tắt thyristor, dòng điện qua nó phải giảm xuống dưới giá trị giữ (holding current). Khi điều này xảy ra, thyristor trở lại trạng thái ngắt.

Ứng dụng cụ thể TD285N12KOF

1. Điều khiển động cơ:
   • Khởi động mềm: Giúp giảm dòng khởi động ban đầu và bảo vệ động cơ.
   • Điều chỉnh tốc độ: Thích hợp cho các hệ thống cần điều chỉnh tốc độ và mô-men xoắn động cơ.
2. Biến tần:
   • Chuyển đổi DC sang AC: Tích hợp trong các bộ biến tần để điều khiển động cơ, thường thấy trong các ứng dụng công nghiệp.
3. Hệ thống gia nhiệt:
   • Điều chỉnh nhiệt độ: Được sử dụng trong các thiết bị như lò nung và máy sấy, giúp duy trì nhiệt độ ổn định.
4. Hệ thống cung cấp điện:
   • Bộ nguồn công suất: Cung cấp điện ổn định cho các thiết bị công nghiệp, bảo vệ thiết bị khỏi sự cố điện.
5. Năng lượng tái tạo:
   • Hệ thống điện gió và năng lượng mặt trời: Sử dụng trong các ứng dụng quản lý dòng điện và điện áp, tối ưu hóa việc thu thập và sử dụng năng lượng tái tạo.

 Xem thêm những sản phẩm Thyristor khác tại đây

Datasheet của TD285N12KOF
