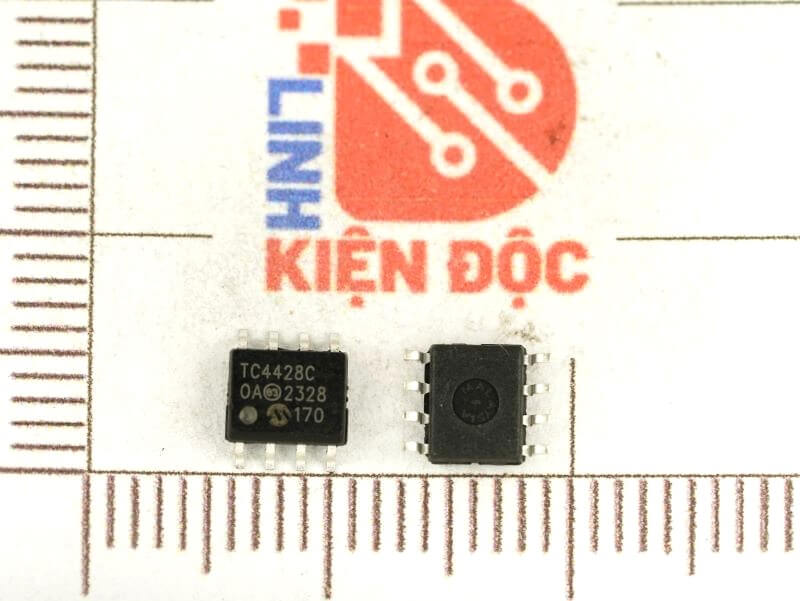

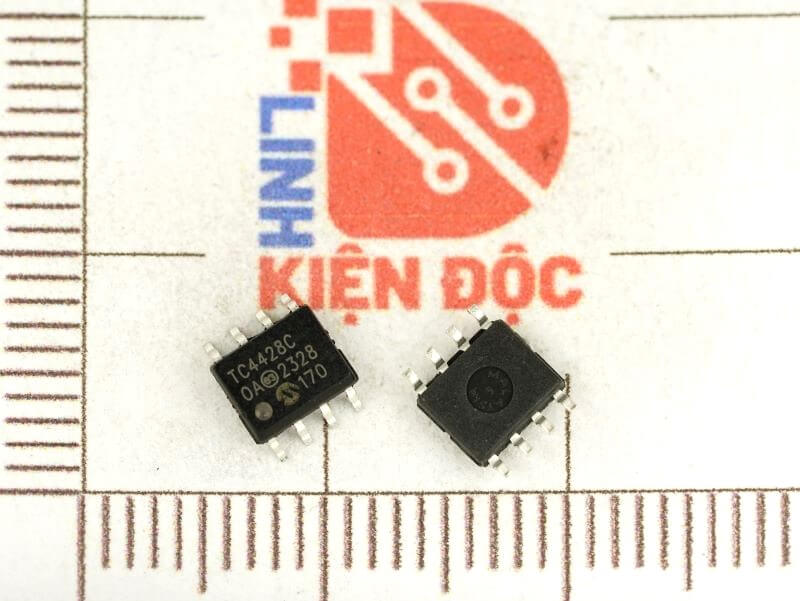

TC4428COA TC4428C IC điều khiển Mosfet 1.5A SOP-8

Giới thiệu chung về TC4428C

TC4428C là một IC dual MOSFET driver (2 kênh), có khả năng điều khiển các transistor MOSFET hoặc IGBT với dòng cao lên đến ±1.5A, thích hợp cho các ứng dụng cần chuyển mạch tốc độ cao, tải nặng. Sản phẩm thuộc dòng của Microchip Technology, với các phiên bản khác nhau như:

• TC4428COA: dạng DIP-8

• TC4428C: dạng SOP-8 (SOIC-8)

Đặc điểm nổi bật TC4428C

• 2 kênh điều khiển độc lập: điều khiển hai MOSFET cùng lúc

• Dòng đầu ra lớn: ±1.5A (đủ để lái hầu hết MOSFET công suất nhỏ và trung bình)

• Tốc độ chuyển mạch nhanh: rise/fall time ~30ns

• Điện áp hoạt động rộng: 4.5V đến 18V

• Ngõ ra Push-Pull: có thể kéo lên hoặc kéo xuống

• Bảo vệ đầu vào và quá nhiệt

• Tương thích với mức logic TTL & CMOS

• Dòng tiêu thụ thấp ở trạng thái chờ

Thông số kỹ thuật chính TC4428C

•  Số kênh: 2 (Dual)

• Kiểu ngõ ra: Push-Pull

• Dòng điều khiển cực đại: ±1.5A

• Điện áp hoạt động: 4.5V – 18V

• Trở kháng ngõ ra: khoảng 7Ω (source), 5Ω (sink)

• Tốc độ chuyển mạch: khoảng 25–35ns

• Ngõ vào logic: TTL/CMOS

• Dạng đóng gói: SOP-8 (SOIC-8)

• Nhiệt độ hoạt động: -40°C đến +85°C

Sơ đồ chân TC4428C

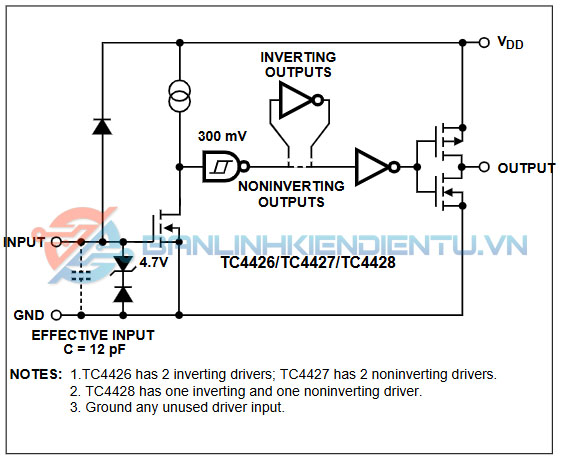

Sơ đồ khối TC4428C

Kích thước TC4428C

Ứng dụng TC4428C

• Điều khiển MOSFET/IGBT công suất

• Bộ nguồn chuyển mạch (SMPS)

• Bộ chuyển đổi DC-DC buck/boost

• Mạch điều khiển động cơ (motor driver)

• Mạch điều chế độ rộng xung (PWM)

• Điều khiển relay hoặc tải công suất cao bằng vi điều khiển

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet TC4428C
