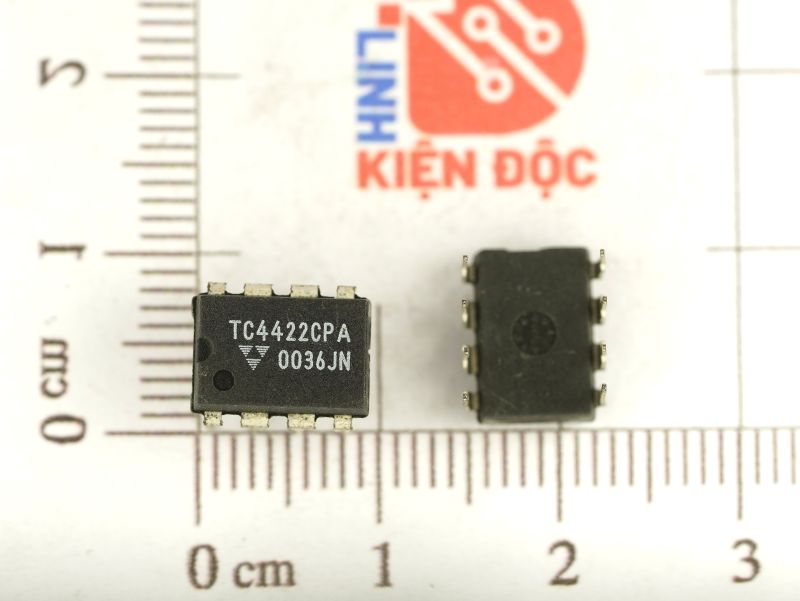

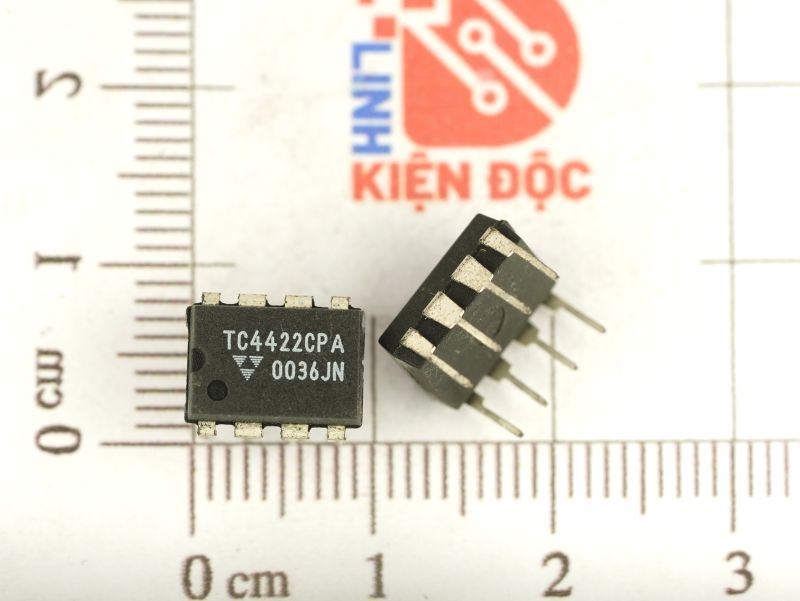

TC4422CPA TC4422EPA TC4422 IC điều khiển Mosfet 9A Dip-8

Giới thiệu về IC TC4422

TC4422 là bộ đệm/trình điều khiển dòng điện cao có khả năng điều khiển MOSFET và IGBT lớn. Về cơ bản, chúng miễn nhiễm với mọi hình thức đảo ngược ngoại trừ quá áp trực tiếp hoặc quá tiêu tán — chúng không thể được chốt trong bất kỳ điều kiện nào trong phạm vi định mức công suất và điện áp của chúng; chúng không bị hư hỏng hoặc hoạt động không đúng cách khi có tới 5V phản xạ đất trên các đầu nối đất của chúng; chúng có thể chấp nhận, mà không bị hư hỏng hoặc đảo ngược logic, dòng điện cảm ứng hơn 1A của bất kỳ cực nào bị ép trở lại đầu ra của chúng. Ngoài ra, tất cả các đầu nối đều được bảo vệ hoàn toàn chống lại tới 4 kV phóng tĩnh điện. Đầu vào TC4422 có thể được điều khiển trực tiếp từ TTL hoặc CMOS (3V đến 18V). Ngoài ra, 300 mV trễ được tích hợp vào đầu vào, cung cấp khả năng miễn nhiễm nhiễu và cho phép thiết bị được điều khiển từ các dạng sóng tăng hoặc giảm chậm.

Đặc trưng kỹ thuật

• Cấu trúc CMOS™ bền bỉ Dòng điện đầu ra cực đại 9A
• Dòng điện đầu ra liên tục cao Tối đa 2A
• Thời gian tăng và giảm nhanh:
  — 30 nsec với tải 4.700 pF
  — 180 nsec với tải 47.000 pF
• Độ trễ bên trong ngắn 30nsec
• Trở kháng đầu ra thấp 1,4W

Thông số kỹ thuật

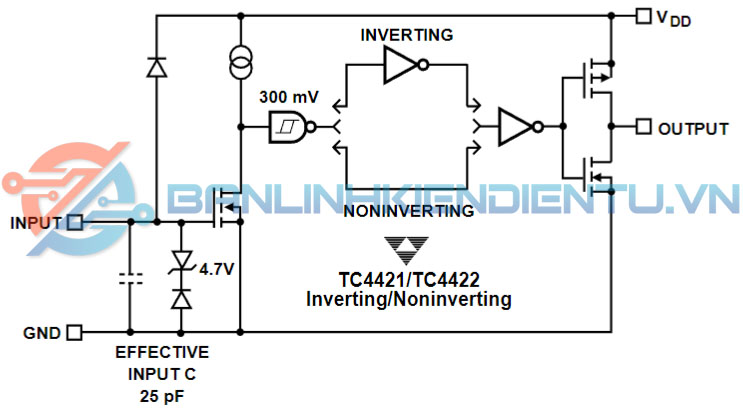

Sơ đồ khối

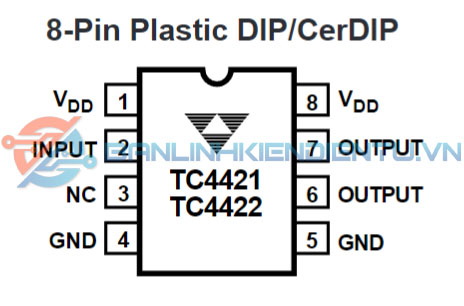

Sơ đồ chân

Kích thước IC TC4422

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet TC4422
