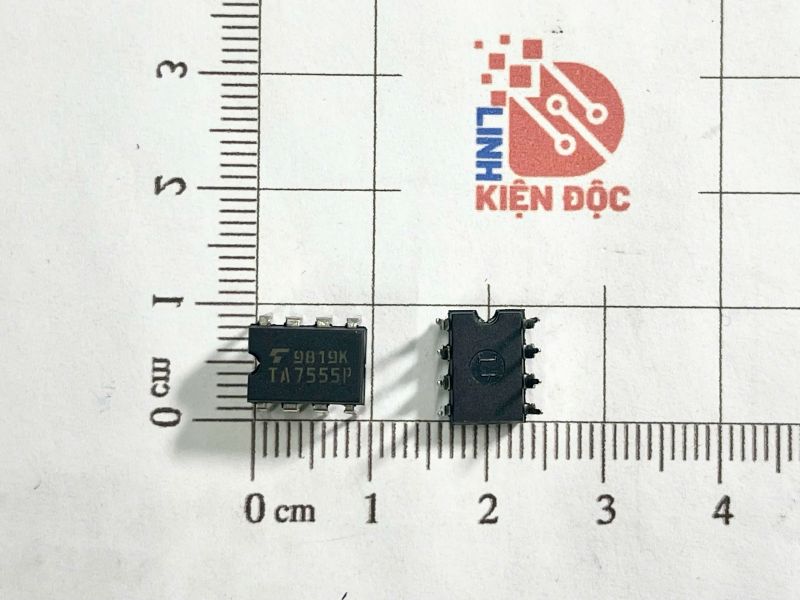

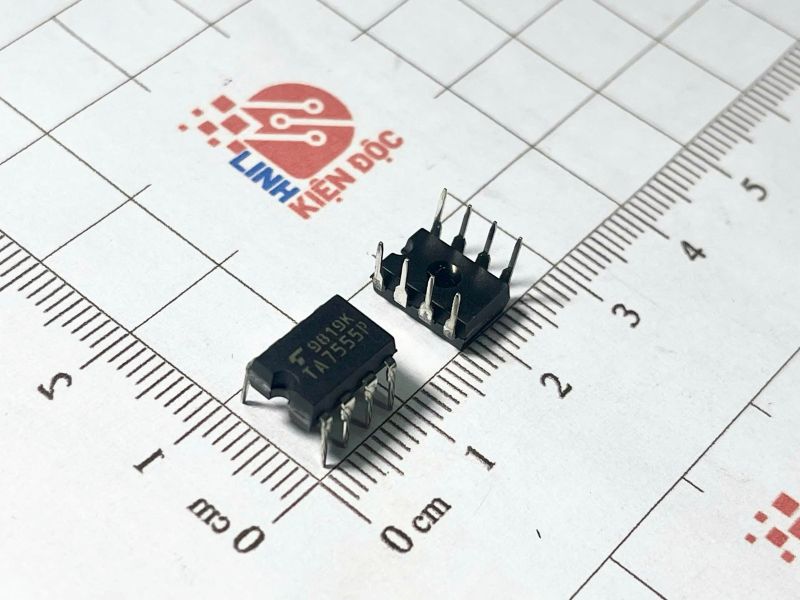

TA7555P, TA7555, TA7555PG DIP-8

Giới thiệu về TA7555P

TA7555P là một IC điều khiển thời gian và bộ định thời, tương tự như 555 timer nhưng với một số cải tiến và tính năng mở rộng. Nó được sử dụng rộng rãi trong các ứng dụng điện tử để tạo ra các tín hiệu xung và điều khiển thời gian.

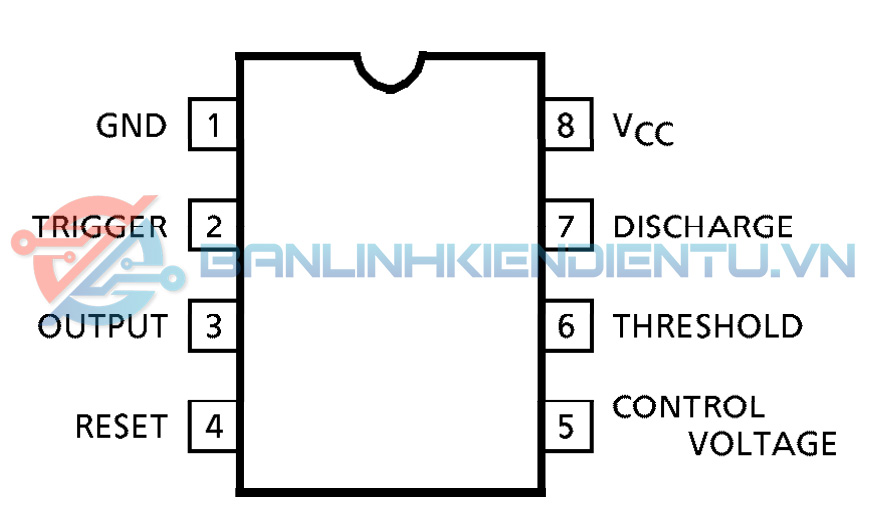

Sơ đồ chân TA7555P

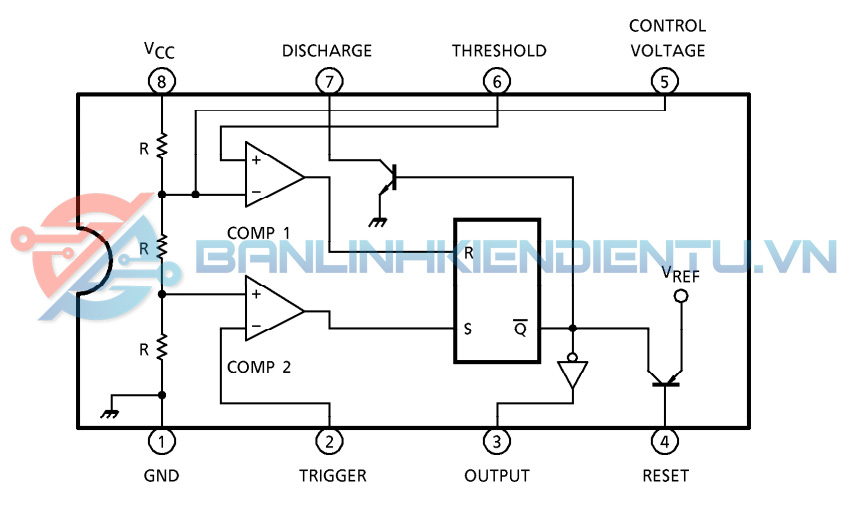

Sơ đồ khối TA7555P

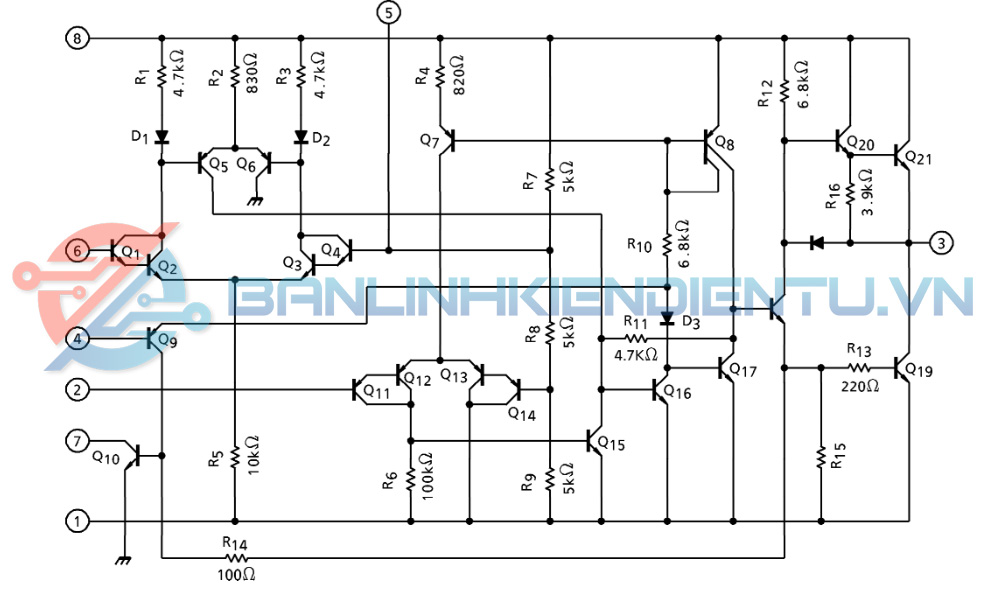

Sơ đồ mạch tương đương TA7555P

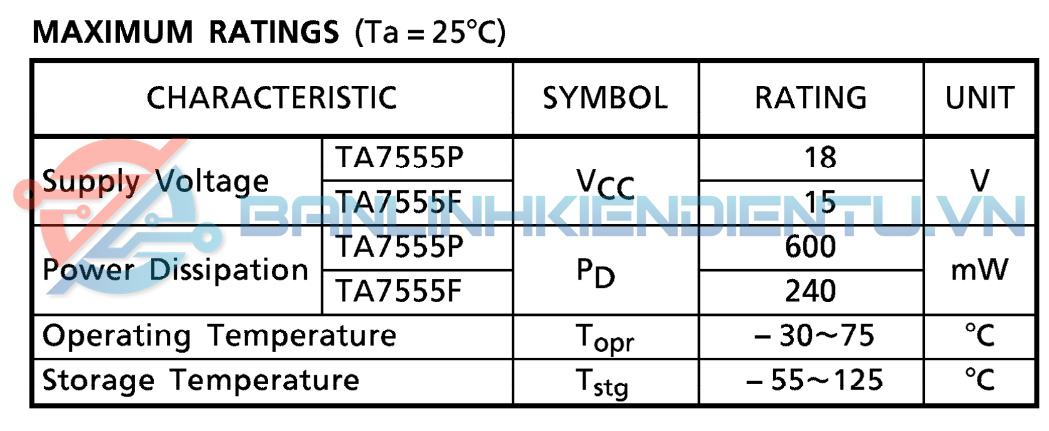

Thông số kỹ thuật TA7555P

1. Kiểu gói: DIP-8 (8 chân).
2. Điện áp nguồn: Thường từ 4.5V đến 15V.
3. Dòng tiêu thụ: Thấp, khoảng 15mA ở điện áp 5V.
4. Tần số hoạt động: Có thể lên đến 500kHz.
5. Độ chính xác: Tốt với khả năng điều chỉnh dễ dàng.

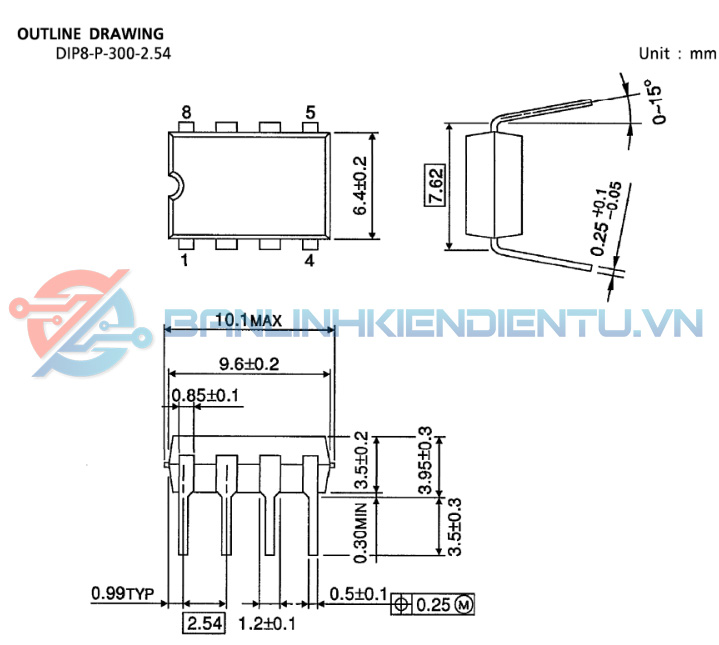

Kích thước TA7555P

Chức năng TA7555P

• Chế độ hoạt động: Có thể hoạt động ở chế độ tạo xung (astable) hoặc định thời (monostable).
• Điều chỉnh độ rộng xung: Có khả năng điều chỉnh độ rộng xung bằng cách thay đổi giá trị điện trở và tụ điện bên ngoài.
• Tín hiệu đầu ra: Cung cấp đầu ra số (TTL) với khả năng tải cao.

Nguyên lý hoạt động TA7555P

TA7555P hoạt động dựa trên nguyên tắc điều chỉnh điện áp và thời gian. Trong chế độ astable, nó tạo ra xung liên tục với tần số xác định bởi các điện trở và tụ điện. Trong chế độ monostable, nó tạo ra một xung đơn khi được kích hoạt. Mạch bên trong sử dụng các bộ so sánh điện áp để xác định thời gian và tần số.

Ứng dụng TA7555P

1. Bộ hẹn giờ: Sử dụng trong các ứng dụng cần điều chỉnh thời gian.
2. Tạo xung: Sử dụng để tạo ra tín hiệu xung cho các mạch điều khiển.
3. Mạch điều khiển: Thích hợp cho các ứng dụng trong điện tử tiêu dùng và công nghiệp.

Xem thêm những sản phẩm IC khác tại đây

Datasheet của TA7555P
