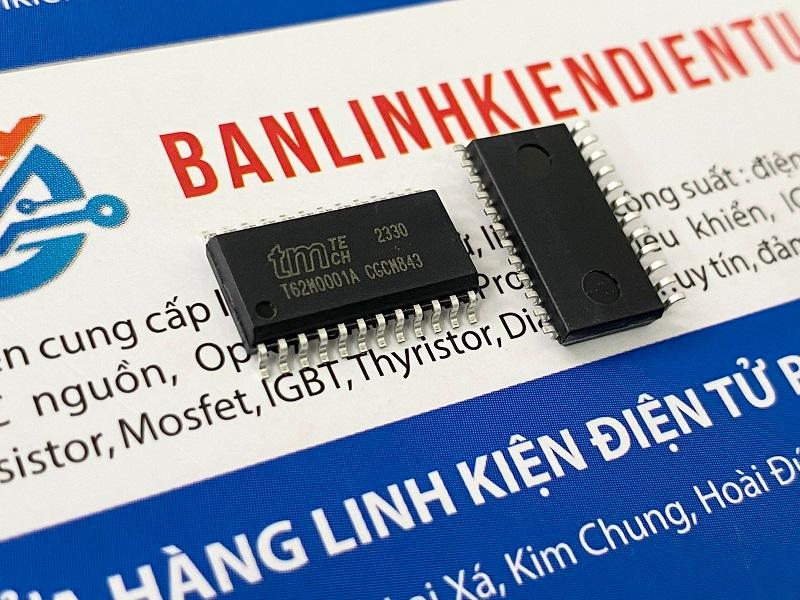

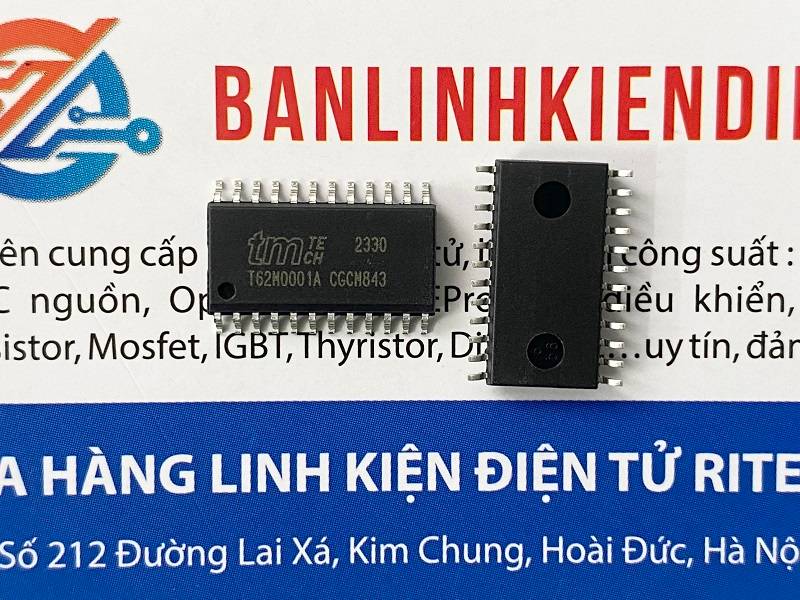

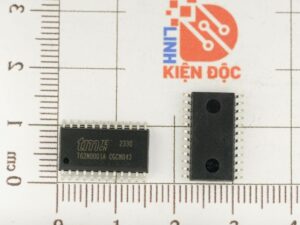

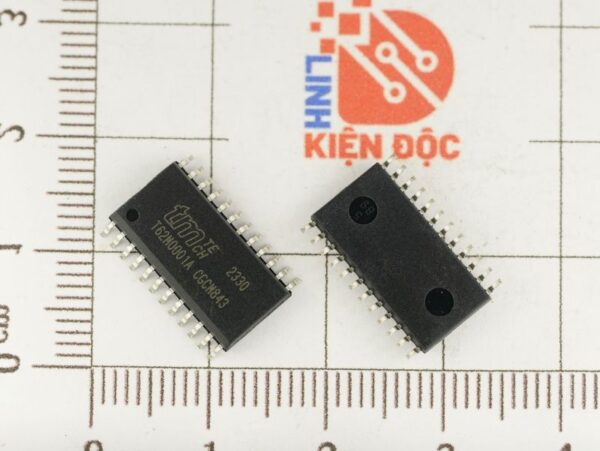

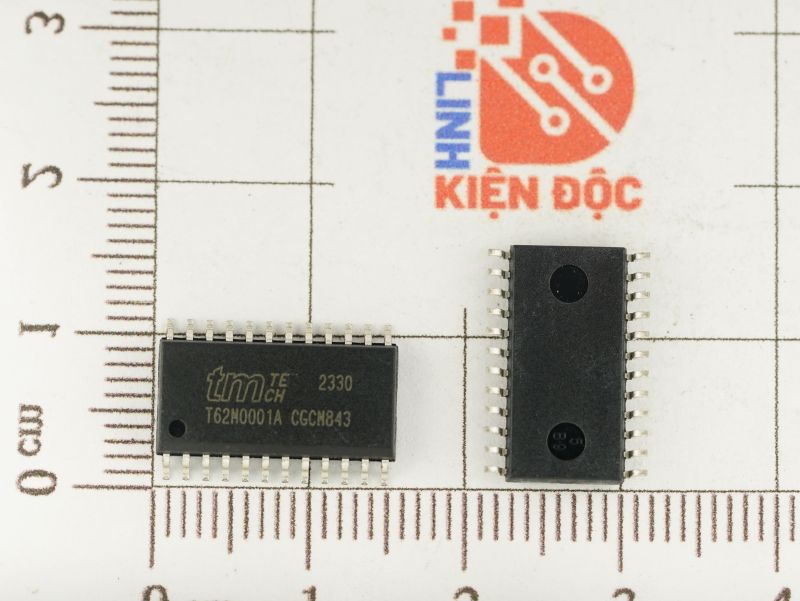

T62M0001A T62M0001 IC âm thanh vang Echo 64K SRAM SOP-24

Giới thiệu về IC âm thanh vang Echo T62M0001 64K SRAM SOP-24

• T62M0001 là IC xử lý tiếng vang/vòm kỹ thuật số sử dụng công nghệ CMOS. Tín hiệu analog tới T62M0001 được số hóa bằng bộ chuyển đổi A/D tích hợp và sau đó được lưu vào bộ nhớ trong. Sau một thời gian trễ có thể điều chỉnh, dữ liệu trong bộ nhớ sẽ được đọc và chuyển đổi trở lại tín hiệu analog thông qua bộ chuyển đổi D/A khác. Với 64K SRAM tích hợp, T62M0001 có thể tạo hiệu ứng âm thanh vòm/tiếng vang hiệu suất rất cao và đáp ứng ứng dụng của hệ thống A/V như đầu CD VCD, DVD ….v.v.

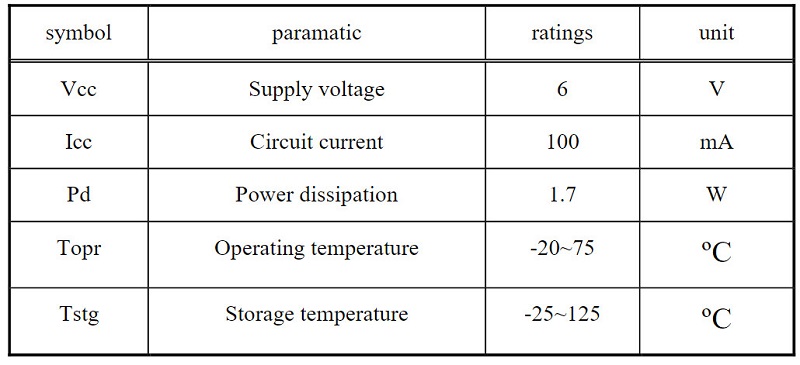

Thông số kỹ thuật

• Mã sản phẩm: T62M0001A
• Loại linh kiện: IC âm thanh
• Kiểu chân: SOP-24

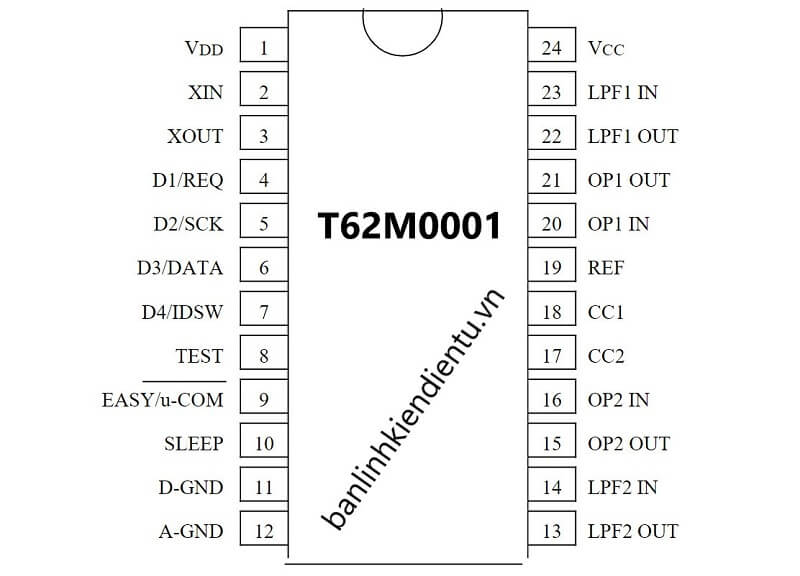

Sơ đồ chân IC

Sơ đồ cấu hình chân và chức năng của từng chân của IC T62M0001 được mô tả dưới đây:

Symbol	I/O	Function	Pin no
VDD	P	Digital supply voltage	1
XIN	I	Oscillator input	2
XOUT	O	Oscillator output	3
D1/REQ	I	Easy mode : inputs D1 data u-COM mode :inputs request data	4
D2/SCK	I	Easy mode : inputs D2 data u-COM mode : inputs shift clock	5
D3/DATA	I	Easy mode : inputs D3 data u-COM mode : inputs serial data	6
D4/IDSW	I	Easy mode : inputs D4 data u-COM mode : controls ID code	7
TEST	I	L normal mode	8
EASY/u-COM	I	H easy mode L u-COM mode	9
SLEEP	I	H = sleep mode L normal mode	10
D-GND	G	Digital ground	11
A-GND	G	Analog ground	12
LPF2 OUT	O	Low pass filter 2 output	13
LPF2 IN	I	Low pass filter 2 input	14
OP2 OUT	O	Integrator 2 output	15
OP2 IN	I	Integrator 2 input	16
CC2		Current control 2	17
CC1		Current control 1	18
REF	–	Analog reference voltage ( = 1/2 Vcc )	19
OP1 IN	I	Integrator 1 input	20
OP1 OUT	I	Integrator 1 output	21
LPF1 OUT	–	Low pass filter 1 output	22
LPF1 IN	O	Low pass filter 1 input	23
Vcc	P	Analog supply voltage	24

P: supply voltage

G: ground

I: input pin

O: output pin

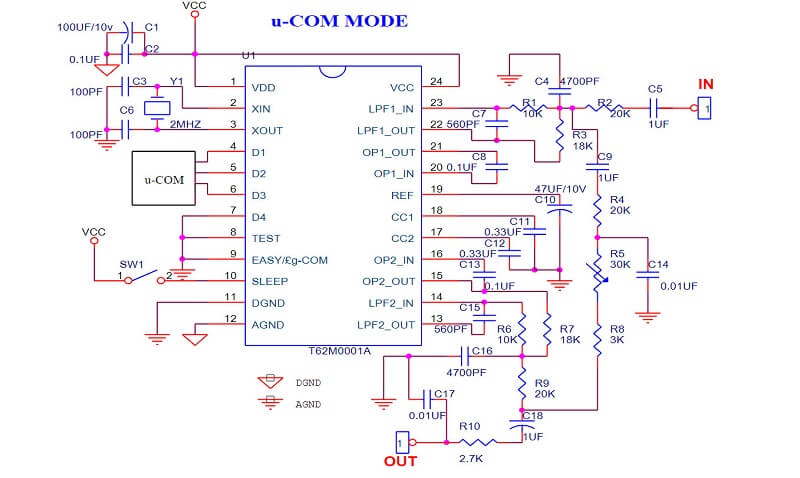

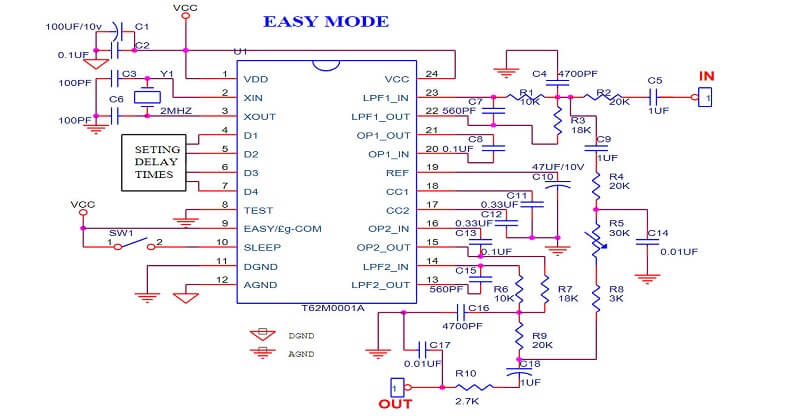

Mạch ứng dụng tiêu biểu của IC

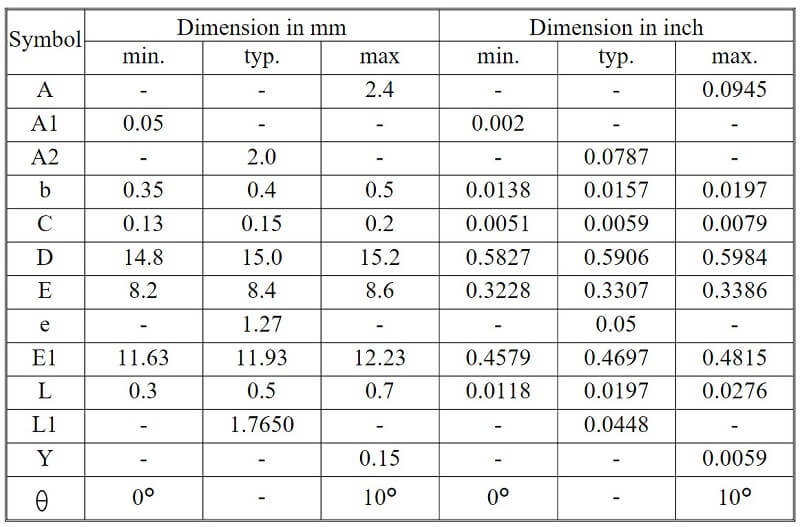

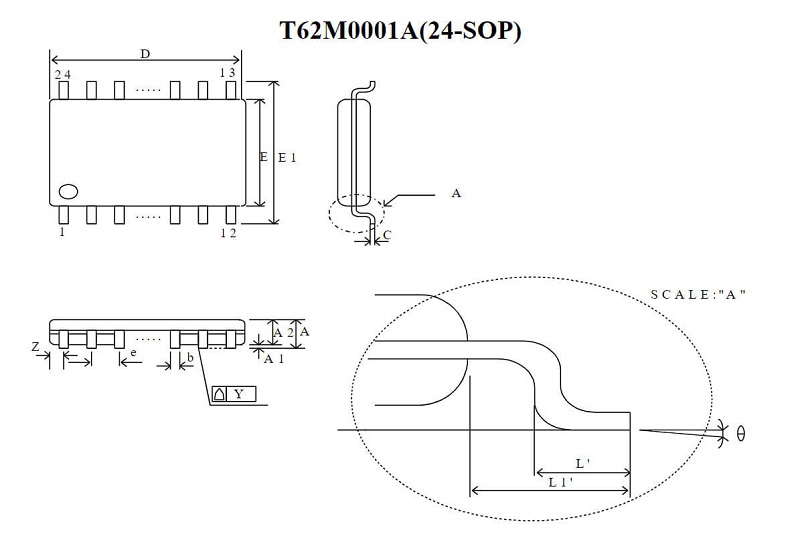

Kích thước của IC

Xem thêm: Nhiều sản phẩm IC khác

Datasheet của IC vang Echo T62M0001
