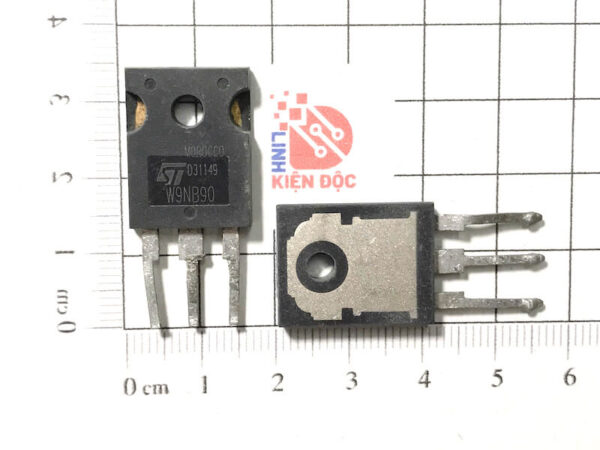

STW9NB90 W9NB90 Mosfet kênh N 9.7A 900V TO-247 tháo máy
11,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
GIỚI THIỆU CHUNG – STW9NB90
STW9NB90 (W9NB90) là MOSFET kênh N công suất cao của STMicroelectronics, được sản xuất trên công nghệ MESH OVERLAY™, giúp tối ưu hóa hiệu suất với độ suy hao thấp, khả năng chịu tải cao và độ bền vượt trội. Thiết kế tiên tiến giúp giảm điện trở RDS(on), cải thiện khả năng chịu điện áp cao và tối ưu hóa chuyển mạch nhanh.
THÔNG SỐ KỸ THUẬT – STW9NB90
- Loại linh kiện: MOSFET kênh N
- Điện áp Drain-Source (VDS): 900V
- Dòng điện Drain liên tục (ID) @ 25°C: 9.7A
- Dòng điện Drain liên tục (ID) @ 100°C: 6A
- Dòng điện Drain xung (IDM): 38A
- Điện áp Gate-Source (VGS): ±30V
- Công suất tiêu tán tối đa (Ptot) @ 25°C: 190W
- Điện trở Drain-Source (RDS(on)): Thấp, giúp giảm tổn hao nhiệt
- Công nghệ: MESH OVERLAY™ tối ưu hiệu suất

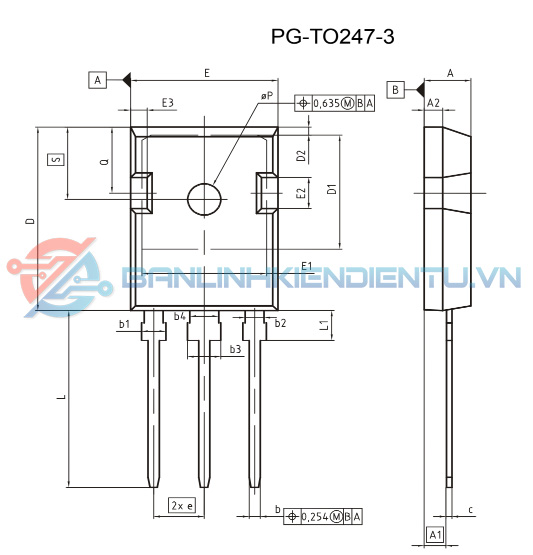

- Kiểu đóng gói: TO-247
ABSOLUTE MAXIMUM RATINGS – STW9NB90
| Ký hiệu | Tham số | Giá trị | Đơn vị |
|---|---|---|---|
| VDS | Điện áp Drain-Source (VGS = 0) | 900 | V |
| VDGR | Điện áp Drain-Gate (RGS = 20 kΩ) | 900 | V |
| VGS | Điện áp Gate-Source | ±30 | V |
| ID | Dòng điện Drain liên tục @ 25°C | 9.7 | A |
| ID | Dòng điện Drain liên tục @ 100°C | 6 | A |
| IDM | Dòng điện Drain xung (pulsed) | 38 | A |
| Ptot | Công suất tiêu tán tối đa @ 25°C | 190 | W |
| Hệ số suy hao | Hệ số giảm công suất theo nhiệt độ | 1.52 | W/°C |
| dv/dt | Độ dốc điện áp phục hồi của Diode | 4 | V/ns |
| Tstg | Nhiệt độ lưu trữ | -65 ~ 150 | °C |
| Tj | Nhiệt độ hoạt động tối đa | 150 | °C |
ỨNG DỤNG – STW9NB90
✔ Bộ nguồn xung (SMPS)
✔ Bộ chuyển đổi DC-DC
✔ Hệ thống biến tần (Inverter)
✔ UPS (Bộ lưu điện)
✔ Điều khiển động cơ công suất cao
✔ Ứng dụng năng lượng tái tạo (solar, wind)
✔ Bộ khuếch đại công suất RF
ƯU ĐIỂM – STW9NB90
✅ Điện áp chịu đựng cao lên tới 900V
✅ Dòng điện lớn, thích hợp cho ứng dụng công suất cao
✅ Công suất tiêu tán lớn giúp tản nhiệt tốt hơn
✅ Công nghệ MESH OVERLAY™ giúp tối ưu hóa hiệu suất và giảm RDS(on)
✅ Khả năng chuyển mạch nhanh, giảm tổn hao điện năng
✅ Ứng dụng đa dạng trong công nghiệp và điện tử công suất
STW9NB90 (W9NB90) là lựa chọn lý tưởng cho các hệ thống công suất cao, cần hiệu suất tốt và độ bền lâu dài.
